Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup

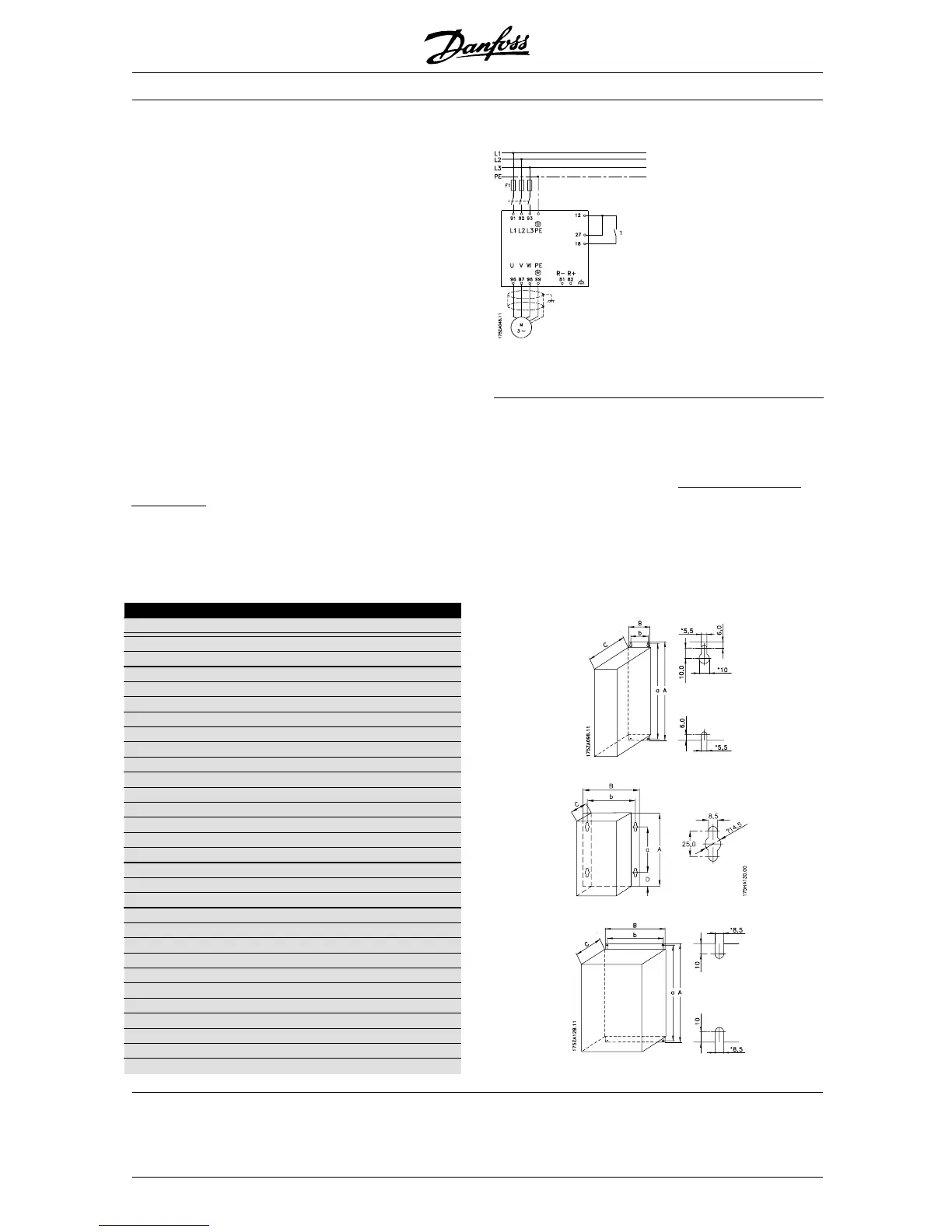

■ Introduzione alla programmazione rapida
Queste istruzioni di programmazione rapida
consentono di eseguire una corretta installazione
EMC del convertitore di frequenza collegando
l'alimentazione, il motore e i circuiti dell'u nità
(Fig. 1). Eseguire l'avviamento e l'arresto del
motoreutilizzandoloswitch.
Per informazioni sui VLT 5122-5500 380-5 00 V, VLT
5032-5052 200-240 V CA e VLT 5075-5250 525-600
V, consultare le sezioni Dati tecnici e Installazione
relative all'installazione meccanica ed elet trica.
Fig. 1
■ 1. Installazione meccanica
È possibile installare i convertitori di frequenza VLT 5000 in configurazioni di tipo lato contro lato. Per una
ventilazione corretta, è necessario disporre di uno spazio per la circolazione dell'aria di 1
00 mm a l di sopra
e al di sot to del convertitore di frequenza (gli apparecchi 5016-5062 380-500 V, 5008-5027 200-240 V e
5016-5062 550-600 V devono disporre di 200 mm, gli apparecchi 5072-5102 380-500 V di 225 mm).
Effettuare tutti i fori utilizzando le misure indicate nella tabella. Si noti l a differenza nella tensione delle unità.
Posizionare il convertitore di frequenza sulla parete. Serrare le quattro viti.
Tutte le misure elencate di seguito sono espresse in mm.
VLT tipo A B C a b
Bookstyle IP 20, 200–240 V, (Fig. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Bookstyle IP 20, 380–500 V (Fig. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Com pact IP 54, 20 0–240 V (Fig. 3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Com pact IP 54, 38 0–500 V (Fig. 3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Com pact IP 20, 20 0–240 V (Fig. 4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Com pact IP 20, 38 0–500 V (Fig. 4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
Fig. 2
Fig. 3
Fig. 4
MG.50.A2.62 - VLT is a registered Danfoss trademark
32

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
