VLT® 5000 Quick Setup
Italian

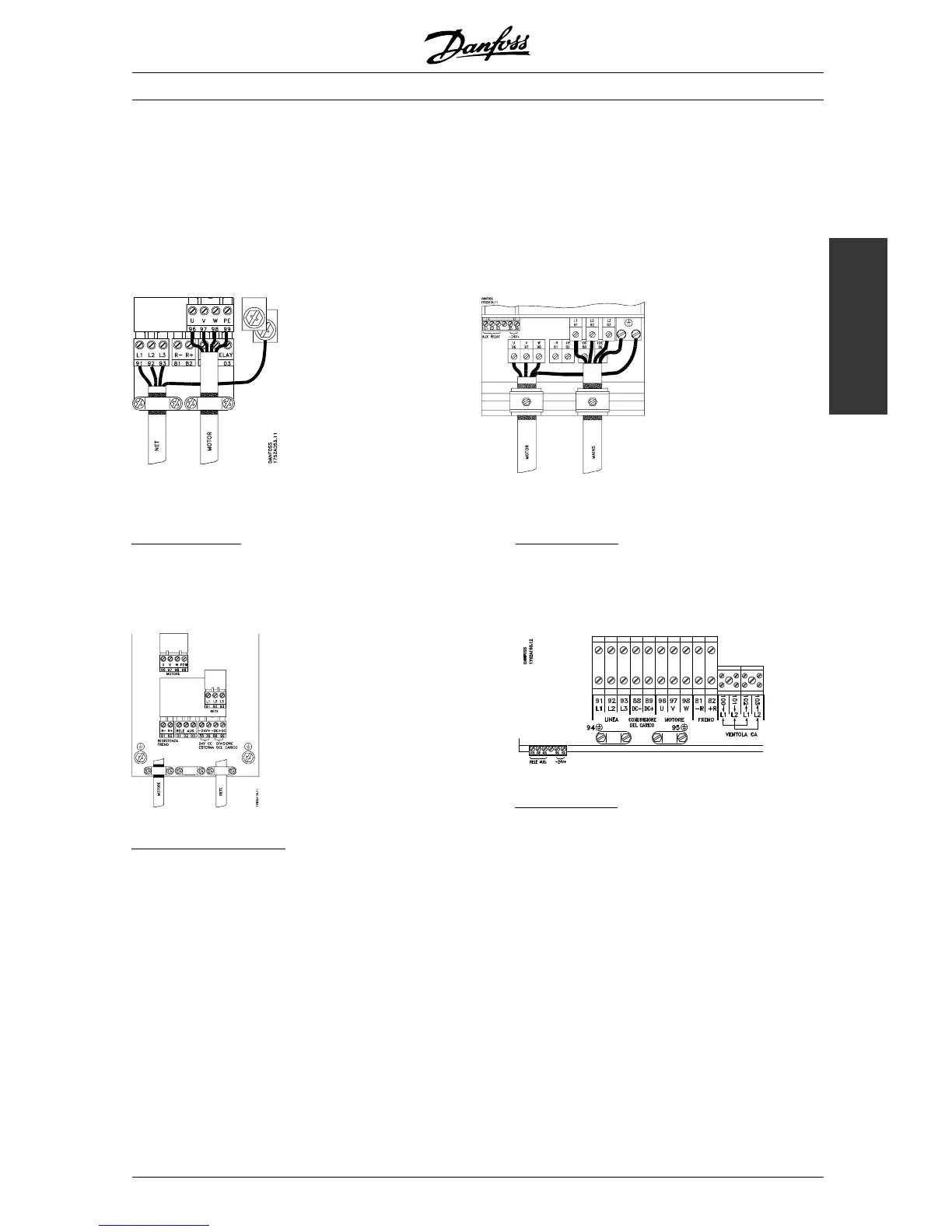

■ 2. Installazione elettrica, potenza
NOTA: I morsetti delle unità VLT 5001-5006, 200-240 V, VLT 5001-5011, 380-500 V e VLT 5001-5011,
550-600 V sono staccabili
Collegare gli alimentatori di rete ai morsetti di rete L1, L2, L3 del convertitore di frequenza e al collegamento a
terra (figure 5-8). È disponibile un supporto per cavi a muro per le unità Bookstyle. Installare il cavo motore
schermato sui m orsetti motore U, V, W, PE del convertitore di frequenza. Verificare che lo schermo sia
collegato elettricamente all'unità.
Fig. 5
B
ookstyle IP 20
5001-5011 380-500 V
5001-5006 200-240 V
Fig. 7
C
ompact IP 20
5016-5102 380-500 V
5008-5027 200-240 V
5016-5062 525-600 V
Fig. 6
C
ompact IP 20 e IP 54
5001-5011 380-500 V
5001-5006 200-240 V
5001-5011 525-600 V
Fig. 8
C
ompact IP 54
5016-5062 380-500 V
5008-5027 200-240 V
MG.50.A2.62 - VLT is a registered Danfoss trademark
33

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
