Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup
Portuguese
■ Introdução à configuração rápida
Esta Configuração rápida o guiará pela instalação
correta do EMC do con versor de freqüência
fazendo a conexão da fiação de controle, motor
e alimentação (fig. 1). A partida/parada do motor
deveserfeitacomachave.
Para VLT 5122 - 5500 380 - 500 V, VLT 5032 -
5052 200 - 240 V C A e VLT 5075 - 5250 525 -
600 V, con sulte Dados técnicos e Instalação com
relação à instalação elétrica e mecânica.

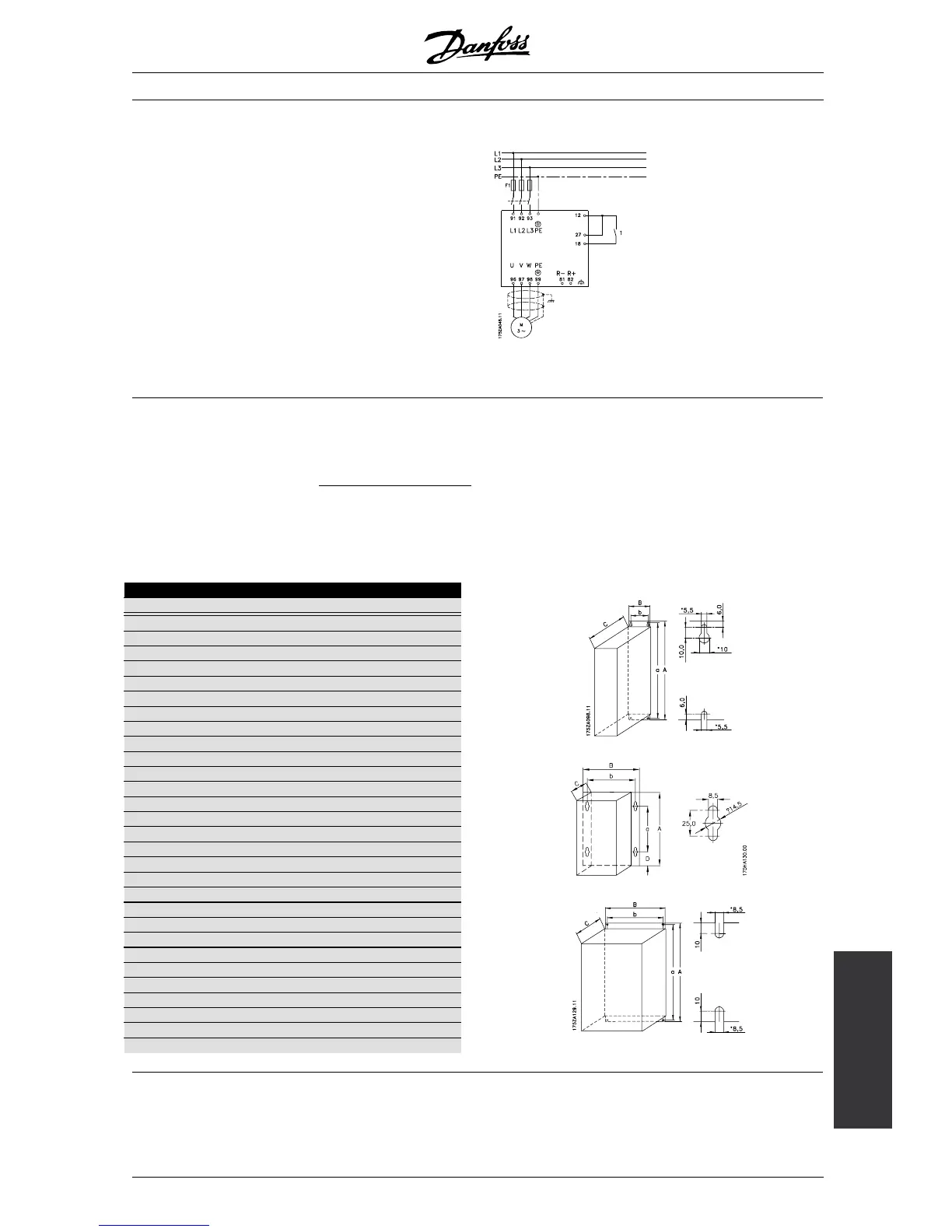

Fig. 1
■ 1. Instalação mecânica
Os conversores de freqüência VLT 5000 permitem a montagem lado a lado. O resfriamento necessário exige
umapassagemdearlivrede1
00 mm acima e abaixo do conversor de freqüência (5016-5062 380-500 V,
5008-5027 200-240 V e 5016-5062 550-600 V devem ter 200 mm, 5072-5102, 380-500 V 225 mm).
Faça todos os orifícios utilizando as medidas indicadas na tabela. Observe a diferença na tensão da unidade.
Coloque o conversor de freqüência na parede. Aperte os quatro parafusos.
Todas as medidas listadas abaixo estão em mm.
Tipo de VLT A B C a b
Bookstyle IP 20, 200-240 V, (Fig. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Bookstyle IP 20, 380-500 V (Fig. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Compact IP 54, 2 00-240 V (Fig. 3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Compact IP 54, 3 80-500 V (Fig. 3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Compact IP 20, 2 00-240 V (Fig. 4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Compact IP 20, 3 80-500 V (Fig. 4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
Fig. 2
Fig. 3
Fig. 4
MG.50.A2.62 - VLT is a registered Danfoss trademark
55

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
