Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup
■ 2. Instalação elétrica, energia
OBSERVAÇÃO: Os terminais são destacáveis no VLT 5001 - 5006, 200 - 240 V, VLT 5001 - 5011, 380 -
500 V e VLT 5001 - 5011, 550 - 600 V
ConectearedeelétricaaosterminaisderedeL1,L2,L3doconversordefreqüênciaeàconexãoterra(fig.
5-8). O ajuste do afrouxamento do cabo é colocado na parede para as unidades Bookstyle. Monte um cabo
de motor blindado nos terminais de motor U, V, W, PE do conversor de freqüência. Certifique-se de que
atelaestejaconectadaeletricamenteàunidade.

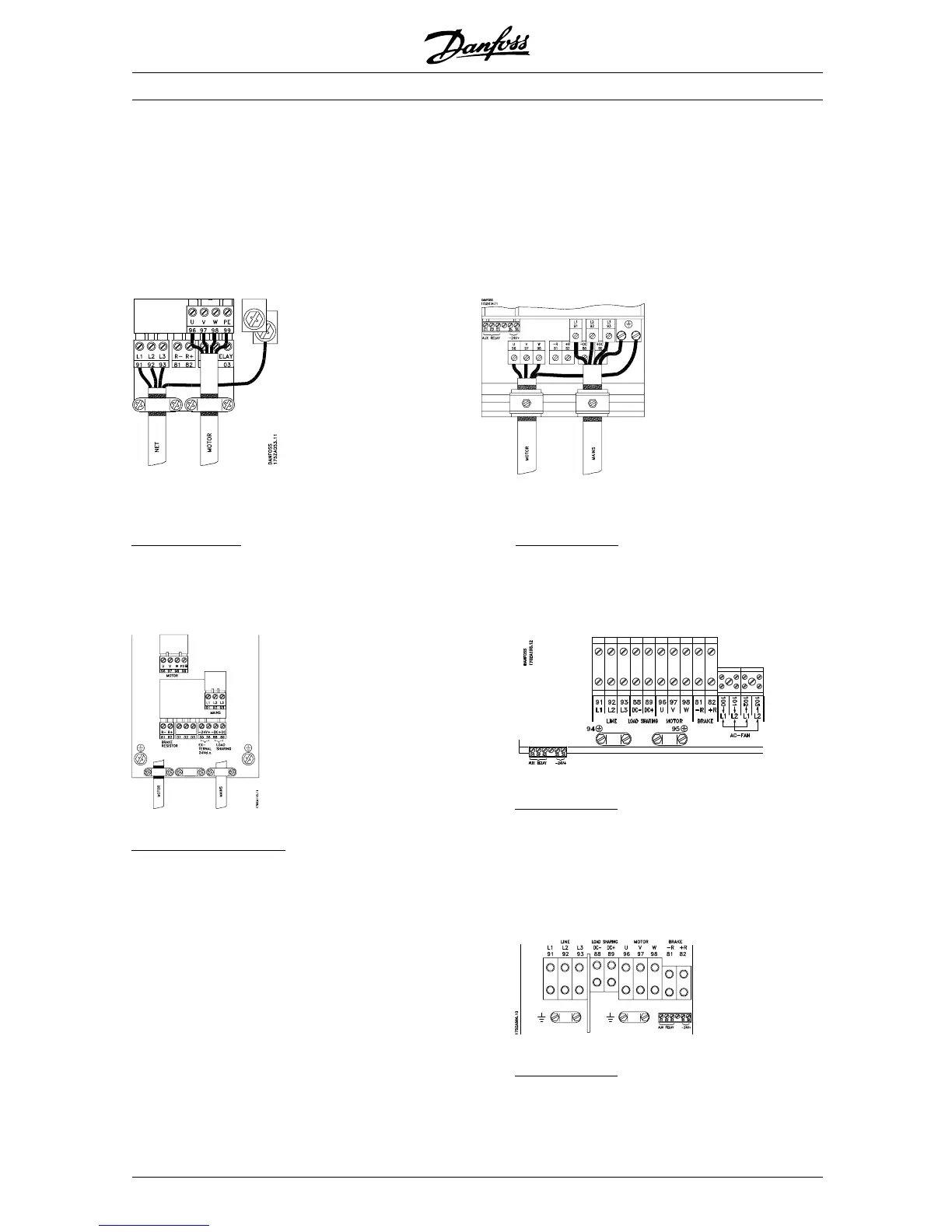

Fig. 5
B
ookstyle IP 20
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
Fig. 7
C
ompact IP 20
5016 - 5102 380 - 500 V
5008 - 5027 200 - 240 V
5016 - 5062 525 - 600 V
Fig. 6
C
ompact IP 20 e IP 54
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
5001 - 5011 525 - 600 V
Fig. 8
C
ompact IP 54
5016 - 5062 380 - 500 V
5008 - 5027 200 - 240 V
Fig. 9
C
ompact IP 54
5072 - 5102 380 - 500 V
MG.50.A2.62 - VLT is a registered Danfoss trademark
56

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
