Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup
Portuguese
■ 3. Instalação elétrica, condutores de controle
Utilize u ma chave de fenda para remover a tampa
frontal sob o painel de controle.
OBSERVAÇÃO: Os terminais podem ser
desconectados. Conect e um jumber entre os
terminais 12 e 27 (Fig. 10)
Monte um cabo blindado para partida/parada externa
dos terminais de controle 12 e 18.

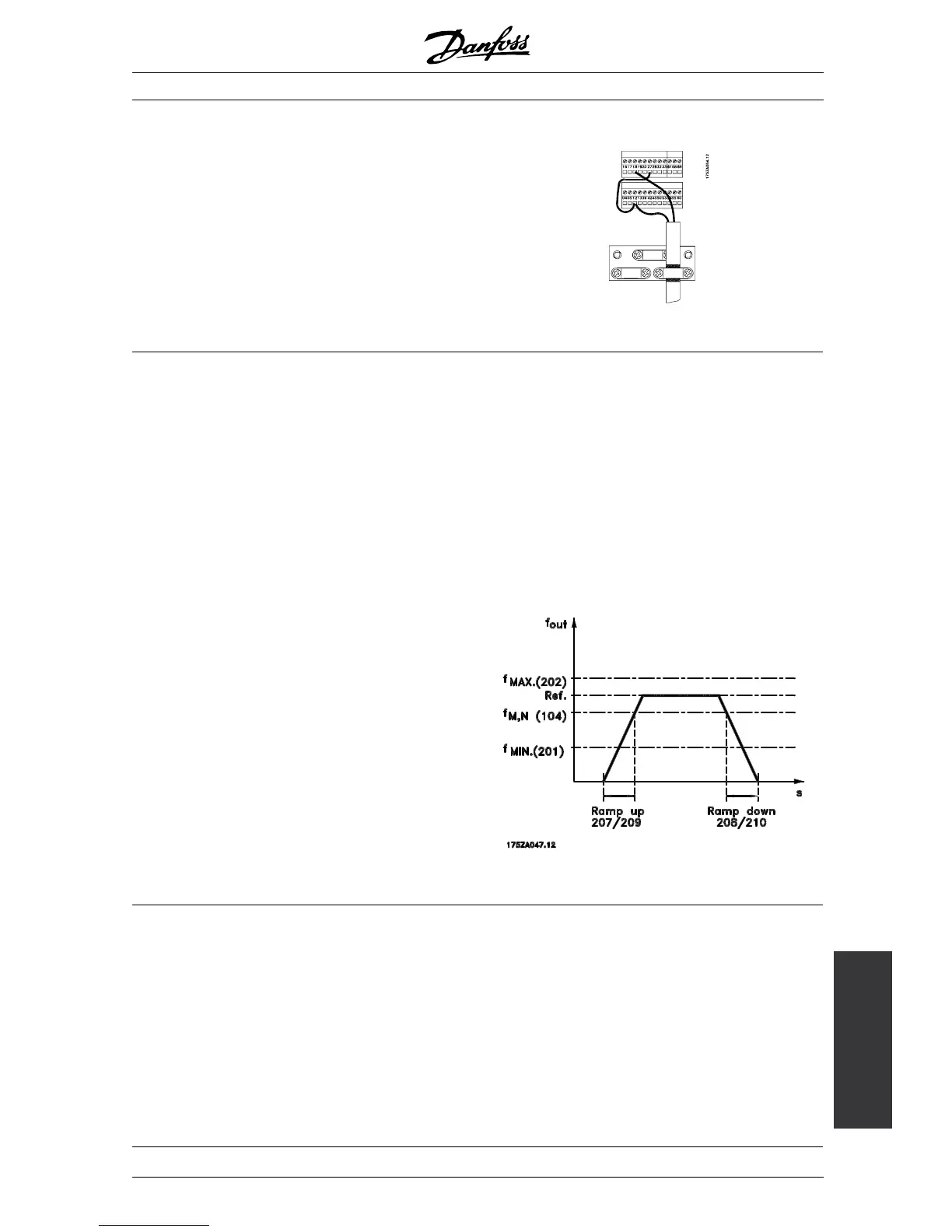

Fig. 10
■ 4. Programação
O conversor de freqüência é programado
pelo painel de controle.
Pressione o botão QU ICK MENU. O Menu Rápido
aparece na t ela. Os parâmetros podem ser escolhidos
com as setas para cima e para baixo. Pressione o
botão CHANGE DATA para alterar o valor do parâmetro.
Os valores de dados são a lterados utilizando as setas
para cima e para baixo. Pressione os botoes da
esquerda e direita para mover o cursor. Pressione OK
para salvar as configuraçoes do parâmetro.
Defina o idioma desejado no parâmetro 001. Você
tem seis possibilidades: Inglês, alemão, francês,
dinamarquês, espanhol e italiano.
Defina os parâmetros do motor de acordo
com a placa do motor:
Potência do motor
Tensão do motor
Freqüência do motor
Corrente do motor
Velocidade nominal do
motor
Parâmetro 102
Parâmetro 103
Parâmetro 104
Parâmetro 105
Parâmetro 106
Definaointervalodefreqüênciaeoshorários
de rampa (Fig. 11)
Referência mín.
Referência máx
Tempo de aceleração
Tempo de
desaceleração
Parâmetro 204
Parâmetro 205
Parâmetro 207
Parâmetro 208
Defina o local de Operação, Parâmetro 002 como Local.
Fig. 11
■ 5. Partida do motor
Pressione o botão START para iniciar o motor.
Regulado na velocidade do motor no Parâmetro
003. Verifique se a direção das rotaçoes é conforme
pode ser visto na exibição. Ele pode ser alterado
invertendo duas fases do cabo do motor.
Pressione o botão STOP para parar o motor.
Selecione a Adaptação de motor automática (AMA)
total ou reduzida no Parâmetro 107. Para obter
uma descrição posterior da AMA, consulte a seção
Adaptação do motor automática, AMA.
Pressione o botão START para iniciar a Adaptação
do motor automática (AMA).
Pressione o botão DISPLAY/STATUS para
sair do Menu Rápido.
MG.50.A2.62 - VLT is a registered Danfoss trademark
57

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
