VLT
®
MICRO
102
Fiação
Existem dois sistemas de fiação em um conversor de freqüência: o circuito Principal e o
circuito de Controle. Os terminais do circuito Principal estão localizados na parte
superior do acionador. Os terminais do circuito de Controle estão localizados na parte
inferior do acionador. Ambos os blocos de terminais estão cobertos por um invólucro
plástico. Levante a parte articulada do invólucro para ter acesso aos terminais. Verifique
se a alimentação elétrica está desligada antes de fazer qualquer conexão. Conecte os

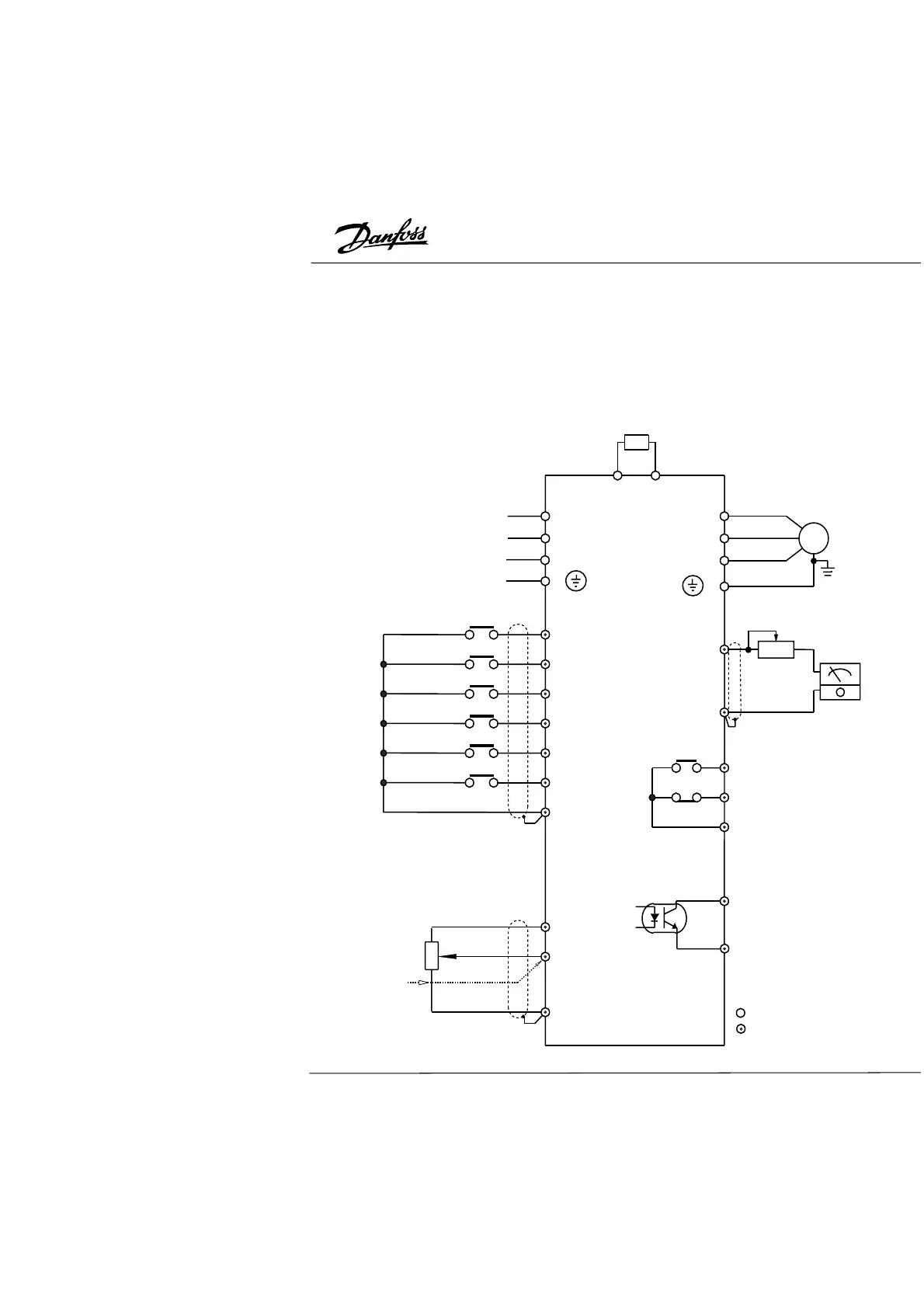

fios aos terminais de acordo com o diagrama abaixo. Quando não houver conexões
com os terminais de controle, o acionador é operado através do Teclado/Display Digital.
AFm
Braking Resistor (Option)
Select 80 ohm 120V
/200 ohm 120V
R
S
T
200-240VAC
50/60HZ
(Select two
terminals as
input for single
phase models)
Factory set as
multi-function input terminals
Forward/Stop
Reverse/Stop
Reset
Multi-Step 1
Multi-Step 2
Multi-Step 3
Signal Common
M0
M1
M2
M3
M4
M5
GND
M
Grounding
Trim (1K ohm)
Analog +
output
DC 0-10V –
Factory set as,
Indication of output frequency
Multi-function indication output
contacts 120VAC/28VDC 5A
240VAC 2.5A
Factory set as,
Indication of fault
RA
RB
RC
Multi-function PHC output
48V 50mA below
Factory set as,
Indication of Operation
MO1
MCM
Power for
speed setting
+10V 10mA (max)
AV1
GND
Output Freq. determined
Analog voltage
0-10VDC
VR: 3K-5K ohm
Analog current
4-20mA
Factory set as, output frequency
determined by the potentiometer on
the control panel
R
S
T
E
U
V
W
F
GND
Ground
Control Circuit Terminals
Main Circuit (power) Terminals
B1 B2
To Next Page
