Chapitre 2
Installation et câblage
Le chapitre 2 fournit les informations nécessaires à l'installation et au câblage corrects
du motovariateur CA. S'assurer que le variateur CA est câblé conformément aux
instructions de ce chapitre. Il convient de bien lire et de comprendre ces instructions
avant de commencer l'installation proprement dite. Ce chapitre contient des
informations sur les points suivants :
• Conditions d'installation
• Câblage
Conditions d'installation
Installer le variateur à la verticale afin d'assurer une ventilation correcte. Prévoir un

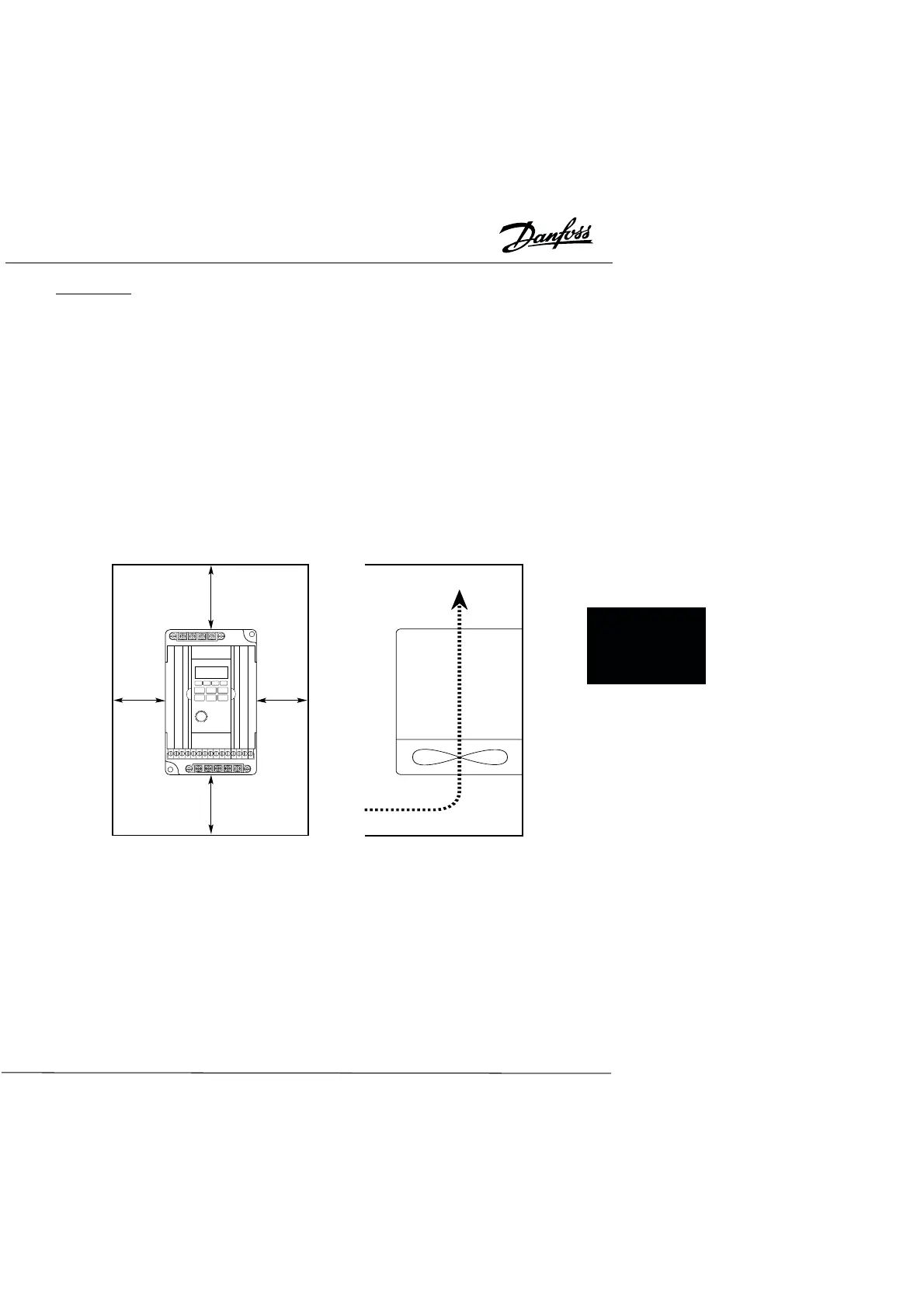

espace approprié entre le variateur et le mur ou d'autres équipements. La figure ci-
dessous montre l'espace minimal nécessaire.
Les motovariateurs CA doivent être installés dans un environnement :
• protégé contre la pluie ou l'humidité
• protégé du soleil direct
• protégé contre les gaz ou liquides corrosifs
• exempt de poussières ou de particules métalliques en suspension dans l'air
• exempt de vibrations
• exempt de bruit magnétique
• Conditions climatiques : classe 3K3 (température située entre -10°C et +50°C, le
fonctionnement au-delà de +40°C nécessite une bonne
ventilation afin d'éviter la surchauffe).
Air
Flow
5 in.
(120mm)
min.
5 in.
(120mm)
min.
2 in.
(50mm)
min.
2 in.
(50mm)
min.
