U W A G A
USZKODZENIE MIENIA
Zabezpieczenie silnika przed przeciążeniem jest domyślnie nieaktywne. Funkcja ETR zapewniaja klasę 20 zabezpieczenia silnika
przed przeciążeniem. Nieustawienie funkcji ETR oznacza, że zabezpieczenie silnika przed przeciążeniem nie jest zapewnione i w
razie przegrzania silnika może dojść do uszkodzenia mienia.
Włączyć funkcję ETR. Więcej informacji można znaleźć w przewodniku po zastosowaniach.

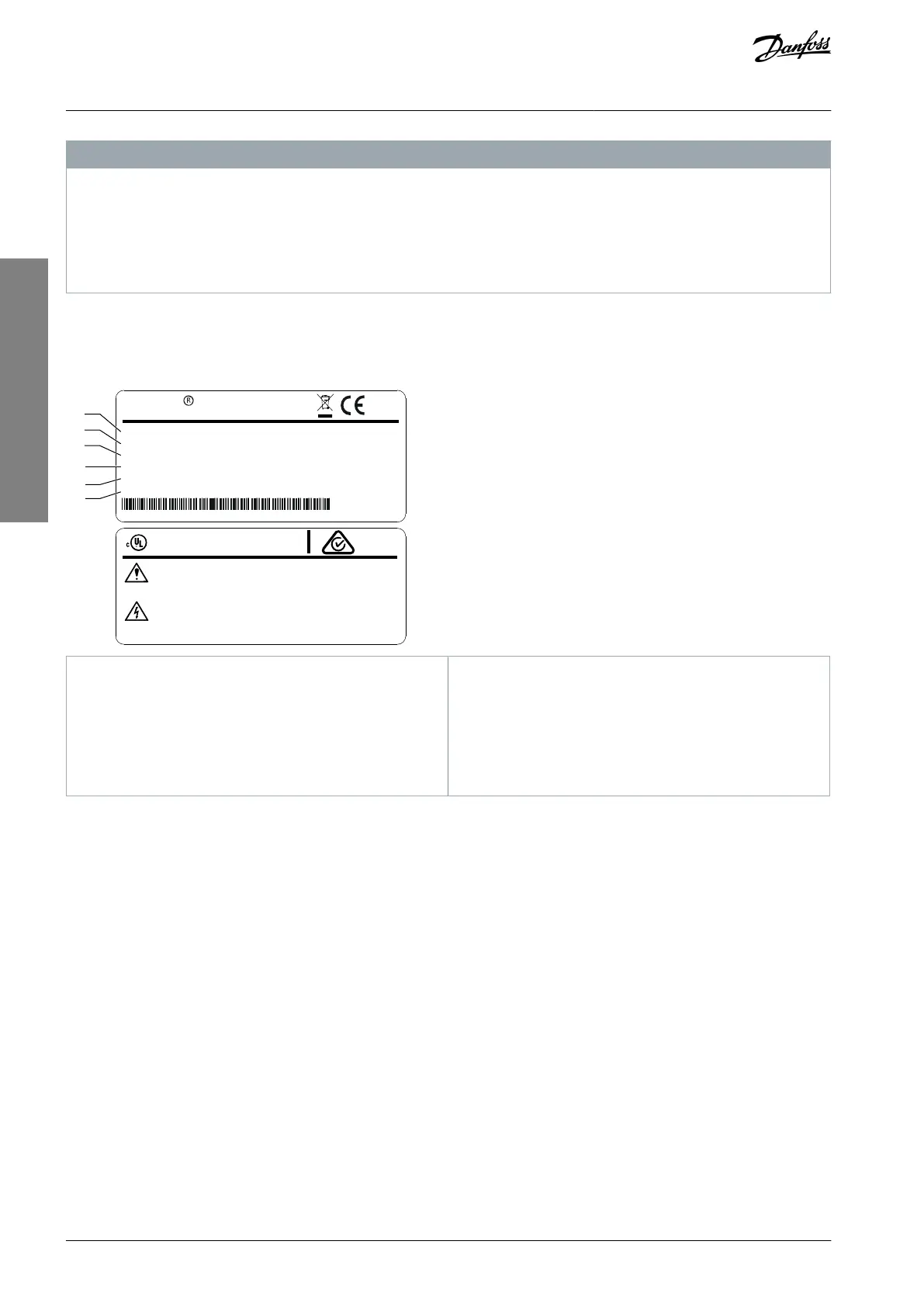

1.5 Weryfikacja przesyłki i zawartości
Upewnić, że dostarczone elementy oraz informacje na tabliczce znamionowej odpowiadają informacjom zawartym w potwierdze-
niu zamówienia.
e30bv051.10
VLT
MADE IN
DENMARK
T/C: FC-280PK37T4E20H1BXCXXXSXXXXAX
0.37kW 0.5HP
IN: 3x380-480V 50/60Hz, 1.2/1.0A
OUT: 3x0-Vin 0-500Hz, 1.2/1.1A
IP20
P/N: 134U2184 S/N: 000000G000
Midi Drive
www.danfoss.com
CAUTION / ATTENTION:
WARNING / AVERTISSEMENT:
See manual for special condition/mains fuse
Voir manual de conditions speciales/fusibles
Enclosure: See manual
5AF3 E358502 IND.CONT.EQ.
Stored charge, wait 4 min.
Charge r
é
siduelle, attendez 4 min.
1
2
3
4
6
5
R
US LISTED
www.tuv.com
ID 0600000000
Danfoss A/S, 6430 Nordborg, Denmark
1
Kod typu
2
Numer zamówieniowy
3
Moc znamionowa
4
Napięcie wejściowe, częstotliwość i prąd (przy nis-
kim/wysokim napięciu)
5
Napięcie wyjściowe, częstotliwość i prąd (przy nis-
kim/wysokim napięciu)
6
Klasa ochrony obudowy
1.6 Instalacja zgodna z wymogami kompatybilności elektromagnetycznej (EMC)
Więcej informacji znajduje się w Instrukcji obsługi przetwornicy częstotliwości VLT
®
Midi Drive FC 280.
Używać kabli ekranowanych do okablowania silnika (dopuszczalne są kable nieekranowane w metalowych kanałach kablo-
wych), hamulca, DC i sterowania.
Kable silnika, hamulca i DC powinny być jak najkrótsze, aby ograniczyć poziom zakłóceń z całego systemu. Należy pozostawić co
najmniej 200 mm (7,9 cala) odstępu między przewodami zasilania, silnika i sterowniczymi.
Użyć metalowej płyty montażowej do odprowadzenia prądów z powrotem do przetwornicy częstotliwości. Należy zapewnić
dobry styk elektryczny między płytą montażową a ramą metalową poprzez wkręty montażowe.
Jeśli punkty połączeń ekranu mają różnicę potencjałów napięcia, podłączyć przewód wyrównawczy o niskiej impedancji równo-
legle do kabla ekranowanego.
W przypadku używania ekranu dla przekaźników, przewodów sterowniczych, interfejsu sygnałowego, magistrali komunikacyj-
nej lub hamulca obie końcówki ekranu należy podłączyć do obudowy. Jeśli przewód uziemienia ma wysoką impedancję, jest
szumiący lub przenosi prąd, należy przerwać połączenie ekranu na 1 końcu, aby uniknąć pętli prądu uziemienia.
1.7 Wartości znamionowe mocy
Istnieją 3 zakresy napięcia dla FC 280:
1-fazowa 200-240 V
3-fazowa 200-240 V
3-fazowa 380-480 V
AN41533976851001-000101 / 130R126426 | Danfoss A/S © 2022.06
VLT® Midi Drive FC 280
Polski
