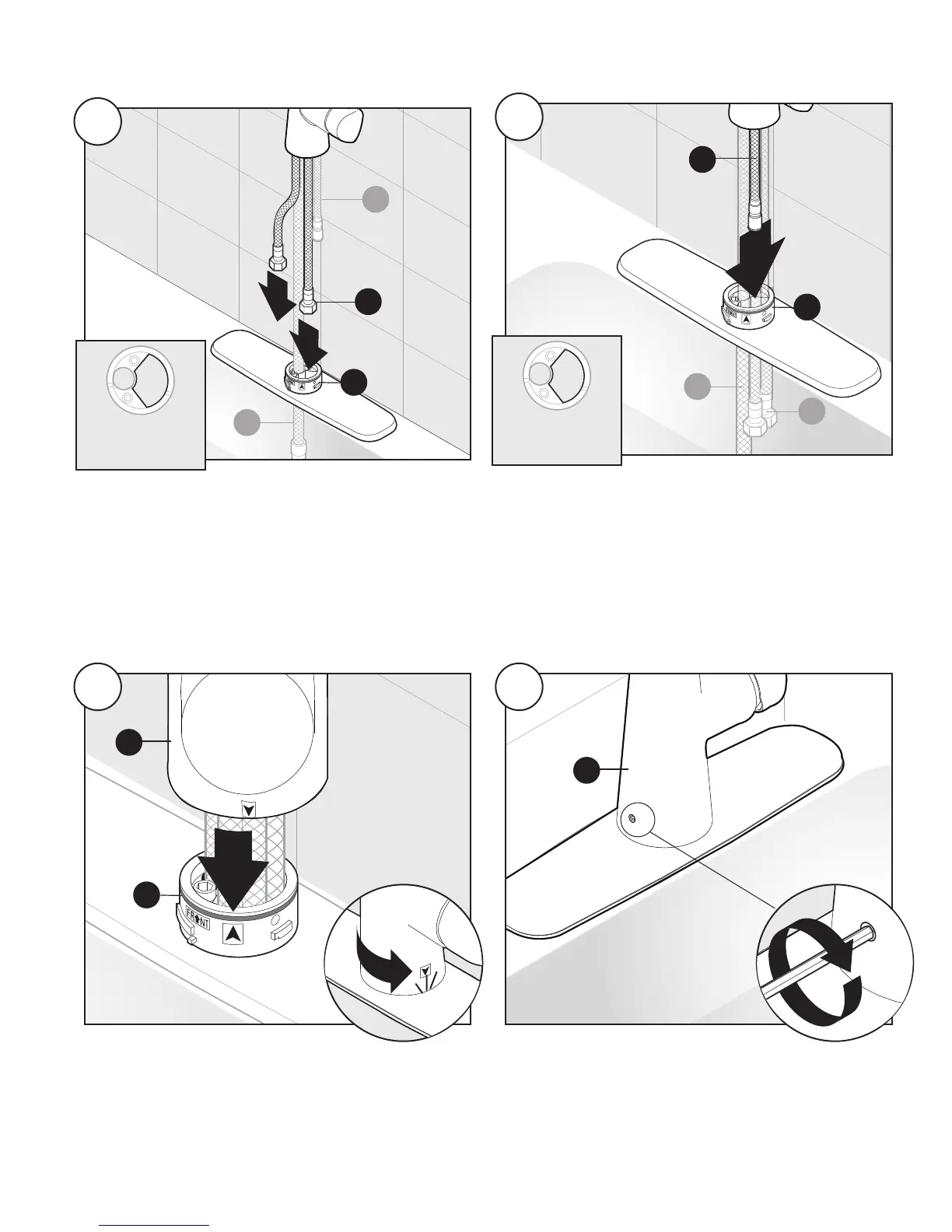

Align arrow on faucet body (A) with arrow on base (G). Attach faucet body to
base and turn counter-clockwise. After installation arrow sticker should be removed.
Alignez la fleche sur le corps du robinet (A) avec la fleche sur la base (G). Montez
le corps du robinet sur la base et tournez dans le sens inverse des aiguilles d’une
montre. Apres l’installation, le collant avec la fleche devrait etre retire.
Alinea la flecha del cuerpo del grifo (A) con la flecha en la base (G). Une el
cuerpo del grifo a la base y gira hacia la izquierda. Despues de la instalacion,
debes quitar el adhesivo de la Flecha.
Secure faucet body (A) with the provided hex wrench.
Fixez solidement le corps du robinet (A) avec la cle hexagonale
fournie.
Asegura el cuerpo del grifo (A) con la llave hexagonal
suministrada.
Insert supply lines (J) one by one through large hole of base (G).
NOTE: When inserting the flexible hoses through the large hole, ensure
there is no significant twisting or deformation of the hoses prior to faucet.
Insérez les conduites d’alimentation (J) une par une dans le grand trou de
la base (G). REMARQUE: Lors de l’insertion des tuyaux flexibles dans
le grand trou, s’assurer qu’il n’y a pas de torsion ou de déformation
importante aux tuyaux avant de fixer le robinet à la base.
Inserta las líneas de suministro (J) de a una a la vez a través del orificio
grande de la base (G). NOTA: Al insertar las mangueras flexibles a
través del orificio grande, asegúrese de que no hay torsión significativa
o deformación de las mangueras antes de conectar el grifo a la base.
G
G
G
J
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
Insert the mixing tube (H) through the large hole of the base (G).
Insérez le tuyau mélangeur (H) dans le grand trou du base (G).
Inserta el tubo mezclador (H) a través del orificio grande del
base (G).
Large hole
Grand trou
Orificio grande
Large hole
Grand trou
Orificio grande
