Danze FP4A0006 - Parts Diagram

9

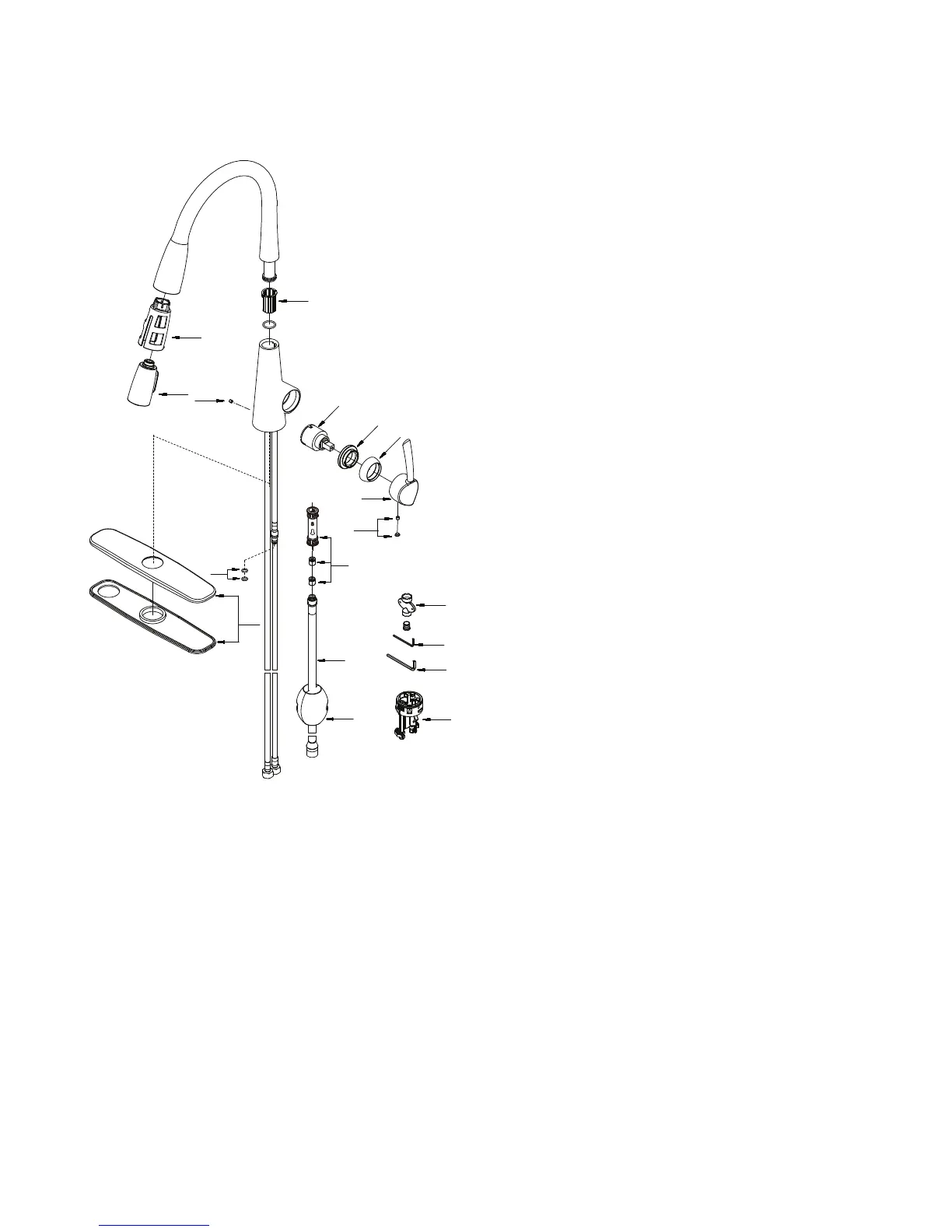

Parts Diagram/Schéma des pièces/Repuestos
9.
12.
6.
1.
2.
8.
7.
10.
13.
15.
14.
16.
5.
3.
4.
11.
17.
18.
1 Index Button / Capuchon indicateur / Capuchon indicateur
2 Metal Handle / Manette en métal / Manija metálicas
3 Trim Cap / Capuchon de garniture / Tapa ornamental
4 Locking Nut / Écrou de blocage / Contratuerca
5 Ceramic Disc Cartridge / Cartouche à disque en céramique /
Cartucho de disco cerámico
6 Pattern clip / Joint annulaire / Seguro estructural
7 Hose Guide / Guide de boyau / Guía de la manguera
8 Hand Spray W/Check Valve / Douchette à main avec clapet de
non - retour / Rociador de mano con válvula de control
9 Cover Plate & Putty Plate / Applique et plaque de mastic /
Cubierta y placa de masilla
10 Hose adaptor Assembly / Assemblage d’adaptateur de boyau /
Ensamblaje del adaptador de manguera
11 Spray Hose / Boyau de douchette / Manguera del rociador
12 Weight / Poids / Pesas
13 Hex Wrench( H2.5 mm * 11 mm L * 53 mm L ) /
Clé hexagonale / Llave hexagonal
14 Aerator Wrench / Clé pour brise - jet / Llave para aireador
15 Hex Wrench ( H4 mm * 20 mm L * 70 mm L ) /
Clé hexagonale / Llave hexagonal
