Datalogic Touch 65 User Manual

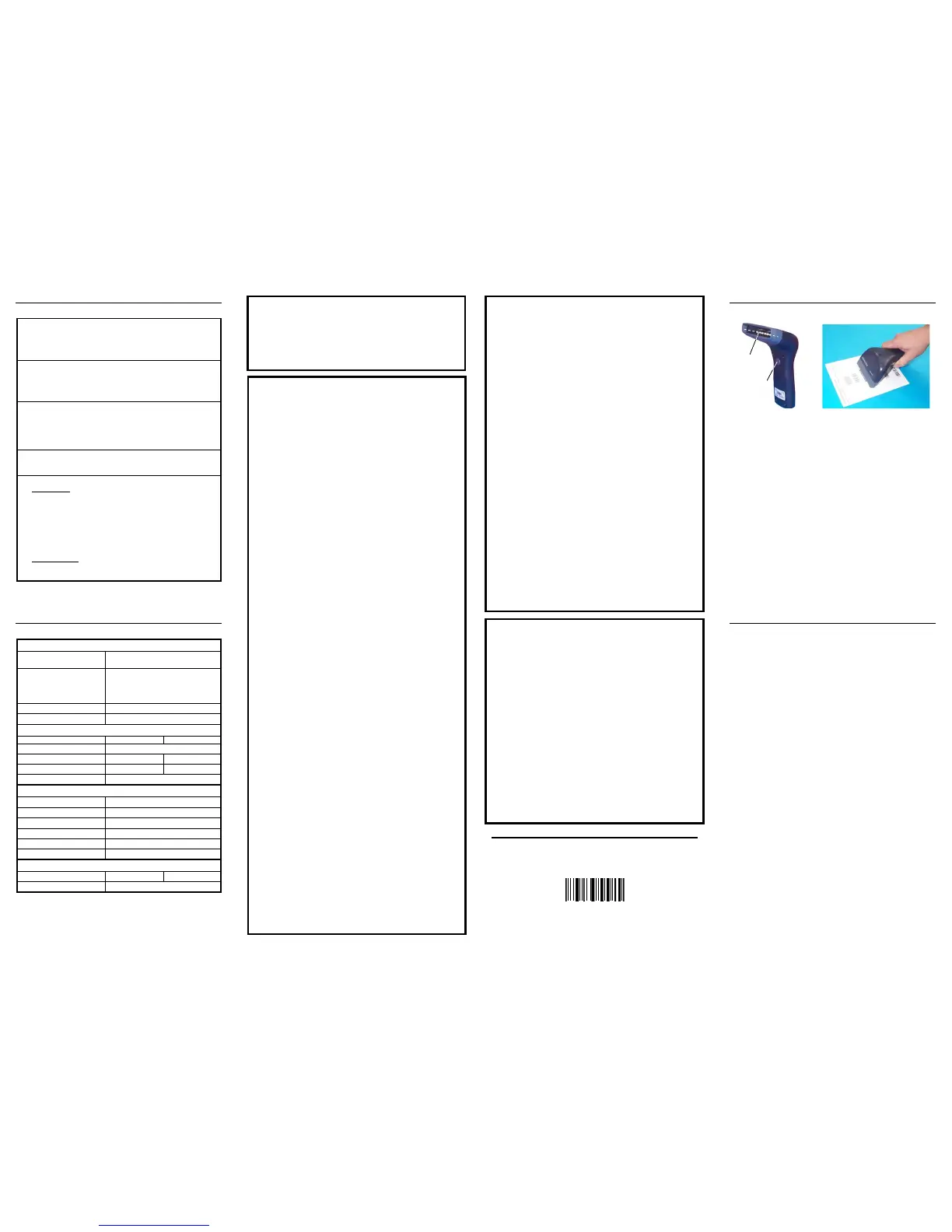

IMPOSTAZIONI DI DEFAULT
CONFIGURAZIONE INTERFACCIA USB
USA keyboard, FIFO enabled, inter-character and inter-code delays disabled,
control character emulation = ctrl+shift+key.
DATA FORMAT: code identifier disabled, no field adjustment, code length not
transmitted, no header, terminator = ENTER, character replacement disabled.
CONFIGURAZIONE INTERFACCIA RS232 Standard
9600 baud, no parity, 8 data bits, 1 stop bit, no handshaking, delay disabled, rx
timeout 5 sec., ack/nack disabled, FIFO enabled, serial trigger lock disabled.
DATA FORMAT: code identifier disabled, no field adjustment, code length not
transmitted, no header, terminator = CR-LF, character replacement disabled.
CONFIGURAZIONE INTERFACCIA WEDGE
USA keyboard, caps lock off, caps lock auto-recognition enabled, num lock
unchanged, inter-character and inter-code delays disabled, control character
emulation = ctrl+shift+key.
DATA FORMAT: code identifier disabled, no field adjustment, code length not
transmitted, no header, terminator = ENTER, character replacement disable.
CONFIGURAZIONE INTERFACCIA PEN
interpret mode, conversion to code 39 disabled, output level normal, idle level
normal, minimum output pulse 600 μs, overflow medium, inter-block delay disabled.
CODICI SELEZIONATI
Codici abilitati
• EAN 8/EAN 13 / UPC A/UPC E without ADD ON
check digit transmitted, no conversions
• Interleaved 2/5
check digit control and transmission, variable length code; 4-99 characters
• Standard Code 39
no check digit control, variable length code; 1-99 characters
• Code 128
variable length code; 1-99 characters
Codici disabilitati
EAN 128, ISBT128, Code 93, Codabar, pharmaceutical codes, MSI,
Plessey, Telepen, Delta IBM, Code 11, Code 16K, Code 49, RSS Codes
CARATTERISTICHE TECNICHE
Caratteristiche elettriche
Alimentazione
RS232 interface
5 Vdc ± 5%
Consumo:
Massimo
Operativo
Sleep mode &
USB Suspend Mode
150 mA @ 5 Vdc
100 mA @ 5 Vdc
< 500 μA @ 5 Vdc
Frequenza di scansione max. 256 scans/sec
Indicatori di lettura LED, Beeper
Caratteristiche ottiche
Touch™ 65 Touch™ 90
Sensore CCD solid state (2048 pixels)
Campo di lettura 63 mm tipico 80 mm tipico
Risoluzione max. 0.10 mm 0.13 mm
PCS min. 15% (Datalogic Test Chart)
Caratteristiche ambientali
Temp. di funzionamento
0° to +55 °C
Temp. di immagazzinamento
-20° to +70 °C
Umidità 90% senza condensa
Resistenza alle cadute 1.2 m
Protezione ESD 16 KV
Classe di protezione IP30
Caratteristiche meccaniche
Peso (senza cavo) ca. 160 g ca. 195 g
Lunghezza del cavo 2 m
RIPRISTINO DEFAULT
RIPRISTINO DEFAULT
Ì$+$*oÎ
Per cambiare le impostazioni di default fare riferimento al manuale “HHD II
Software Configuration Manual", n. d'ordine 90ACC1877, oppure al programma di
configurazione DL Sm@rtSet™. Entrambi sono scaricabili dal sito web.
SELEZIONE DELL’INTERFACCIA
Leggere il codice di configurazione dell’interfaccia relativo all’applicazione usata.
SELEZIONE DELL'INTERFACCIA USB
USB-KBD
Ì$+UA03$-:Î
USB-KBD - ALT-mode
Ì$+UA04$-@Î
USB-COM *
Ì$+UA02$-4Î
USB-IBM-Hand Held
Ì$+UA01$-.Î
* Se viene selezionata l'nterfaccia USB-COM, installare i file e i drivers dall’ USB
Device Installation software che possono essere scaricati dal sito web:
http://www.scanning.datalogic.com.
SELEZIONE DELL'INTERFACCIA DI EMULAZIONE PENNA
PEN
Ì$+CP6$-BÎ
SELEZIONE DELL'INTERFACCIA RS232
RS232 Standard
Ì$+CP0$-$Î
Nixdorf Mode A
Ì$+CM2EC0$->Î
Fujitsu
Ì$+CM1$-ÈÎ
ICL Mode
Ì$+CM0$-ÃÎ
SELEZIONE DELL'INTERFACCIA WEDGE
Wedge IBM AT or PS/2 PCs
Ì$+CP500$-aÎ
PC Notebook
Ì$+CP505$-ÈÎ
PC Notebook - ALT mode
Ì$+CP508$-2Î
IBM AT - ALT mode
Ì$+CP507$-+Î
Molte altre interfacce sono supportate e possono essere selezionate dal manuale
"HHD II Software Configuration Manual" disponibile online all'indirizzo web
http://www.scanning.datalogic.com. Le altre interfacce supportate sono:
USB: USB-IBM-Table Top; USB-KBD-APPLE
WEDGE: IBM XT; IBM SURE1; IBM Terminal 3153; IBM Terminals 31xx, 32xx,
34xx, 37xx; Wyse Terminals ANSI – PC –ASCII – VT220 style Keyboards; Digital
Terminal VT2xx/VT3xx/VT4xx; APPLE ADB Bus
NAZIONALITA' DELLA TASTIERA
Se si utilizza l'interfaccia USB-KBD o Wedge leggere uno dei codici seguenti pe
r
impostare la nazionalità della tastiera.
Belge
Ì$+FJ7$-8Î
Deutsch
Ì$+FJ3$-$Î
English
Ì$+FJ4$-)Î
Español
Ì$+FJ6$-3Î
Français
Ì$+FJ2$-ÊÎ
Italiano
Ì$+FJ1$-ÅÎ
Japanese
Ì$+FJ8$-=Î
Svenskt
Ì$+FJ5$-.Î
USA (Default)
Ì$+FJ0$-|Î
TERMINATORI DI FORMATO DATI
Per utilità, alcuni comuni Terminatori sono elencati qui sotto. Per altri
“headers/terminators“, parametri di Formato Dati e parametri avanzati di Formato
Dati, consultare il manuale “HHD II Software Configuration Manual”.
CR-LF
Ì$+EA120D0A$-ÃÎ
Enter
Ì$+EA1183$-0Î
Tab
Ì$+EA1184$-8Î
None
Ì$+EA10$-dÎ
TEST OPERATIVI
Leggere i codici di test.
Code 128
test
UTILIZZO DEI LETTORI TOUCH™
scanning line
trigger button
I lettori CCD Touch™ leggono i codici a barre automaticamente e a contatto. Tutti
i modelli sono dotati di pulsante che per default deve essere premuto pe
r
effettuare la lettura. Dopo aver effettuato la configurazione dell'interfaccia, il
parametro "software trigger" (disponibile in questo manuale) può essere
selezionato per far funzionare il lettore come un modello senza trigger.
La finestra anteriore proietta una linea luminosa che deve attraversare l'intero
codice.
Le condizioni ottimali per la lettura si ottengono quando il manico del lettore viene
tenuto parallelo al piano su cui si trova il codice (vedi figura).
SELEZIONE TRIGGER
Dopo aver effettuato la configurazione dell'interfaccia, il parametro "software
trigger" può essere selezionato per far funzionare il lettore come un modello senza
trigger.
Software Trigger
Ì$+BK0$-tÎ
♦ Hardware Trigger
Ì$+BK1$-yÎ

Datalogic Touch 65 Specifications

General

Interface	USB, RS-232, Keyboard Wedge
Type	Handheld
Resolution	4 mils
Drop Resistance	1.5 m
Scan Rate	100 scans/sec
Supported Barcodes	1D
Operating Temperature	0°C
Storage Temperature	-20°C
Humidity	5 to 95%
Power Supply	5V DC
