Daystate TYPE-2 - 4.4 Pressure Circuit

36 - 68
TYPE-1-2
www.daystate.com
2
nd
2
nd
3
rd
3
rd
4
th
4
th
1
st
1
st
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ITALIANO ENGLISH ESPAÑOL FRANÇAIS

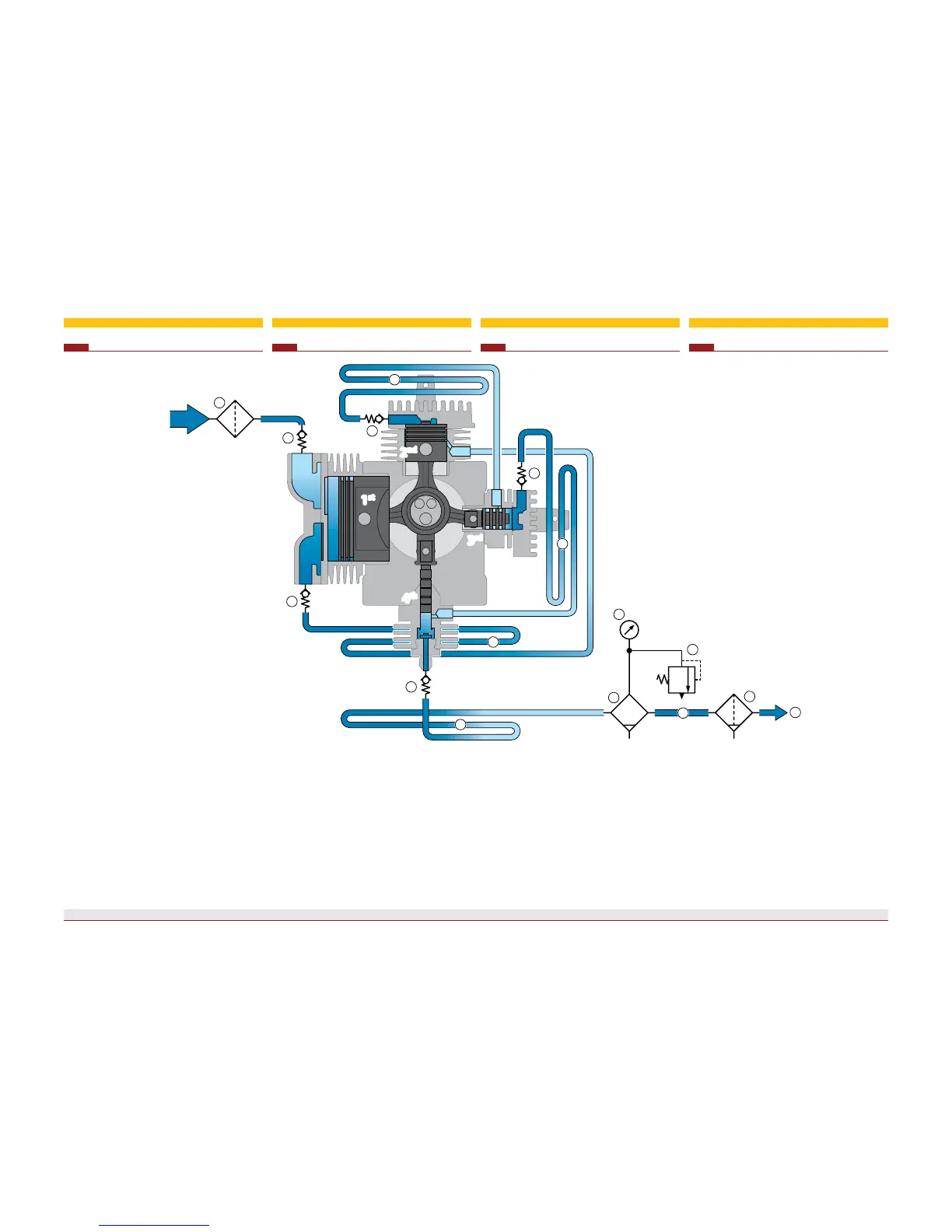

4.4 CIRCUITO DI PRESSIONE 4.4 PRESSURE CIRCUIT 4.4 CIRCUITO DE PRESIÓN 4.4 CIRCUIT DE PRESSION
1 Filtro di aspirazione
2 Valvola aspirazione 1° stadio
3 Valvola scarico 1° stadio
4 Tubo rareddamento 1°-2° Stadio
5 Valvola scarico 2° stadio
6 Tubo rareddamento 2°-3° Stadio
7 Valvola scarico 3° stadio
8 Tubo rareddamento 3°-4° Stadio
9 Valvola scarico 4° stadio
10 Tubo rareddamento nale
11 Separatore di condensa
12 Manometro
13 Valvola di sicurezza
14 Tubo separatore/ltro
15 Filtro carboni attivi-setaccio molecolare
16 Frusta
1 Intake lter
2 Intake valve 1
st
stage
3 Outlet valve 1
st
stage
4 Cooling pipe 1
st
-2
nd
stage
5 Outlet valve 2
nd
stage
6 Cooling pipe 2
nd
-3
rd
stage
7 Outlet valve 3
rd
stage
8 Cooling pipe 3
rd
-4
th
stage
9 Outlet valve 4
th
stage
10 Final cooling pipe
11 Condensate separator
12 Pressure gauge
13 Safety valve
14 Cooling pipe separator/ lter
15 Active carbon air lter/molecular sieve
16 Flex hose
1 Filtro de aspiración
2 Válvula de aspiración 1° estadio
3 Válvula de descarga 1° estadio
4 Tubo de enfriamiento 1°-2° estadio
5 Válvula de descarga 2° estadio
6 Tubo de enfriamiento 2°-3° estadio
7 Válvula de descarga 3° estadio
8 Tubo de enfriamiento 3°-4° estadio
9 Válvula de descarga 4° estadio
10 Tubo de enfriamiento nal
11 Separador de condensación
12 Manómetro
13 Válvula de seguridad
14 Tubo separador/ltro
15 Filtro de carbones activos-tamiz molecular
16 Látigo
1 Filtre d’aspiration
2 Soupape d’aspiration 1
er
Étage
3 Soupape de décharge 1
er
Étage
4 Tuyau de refroidissement 1
er
-2
e
Étage
5 Soupape de décharge 2
e
Étage
6 Tuyau de refroidissement 2
e
-3
e
Étage
7 Soupape de décharge 3
e
Étage
8 Tuyau de refroidissement 3
e
-4
e
Étage
9 Soupape de décharge 4
e
Étage
10 Tuyau de refroidissement nal
11 Séparateur de condensation
12 Manomètre
13 Soupape de sécurité
14 Tuyau séparateur/ltre
15 Filtre à charbons actifs-tamis moléculaire
16 Tuyau de recharge
