dbx DriveRack 481 - Input and Output Diagrams

®
DriveRack™ User Manual/Manual de instrucciones
106
App/Apénd A
DriveRack
™

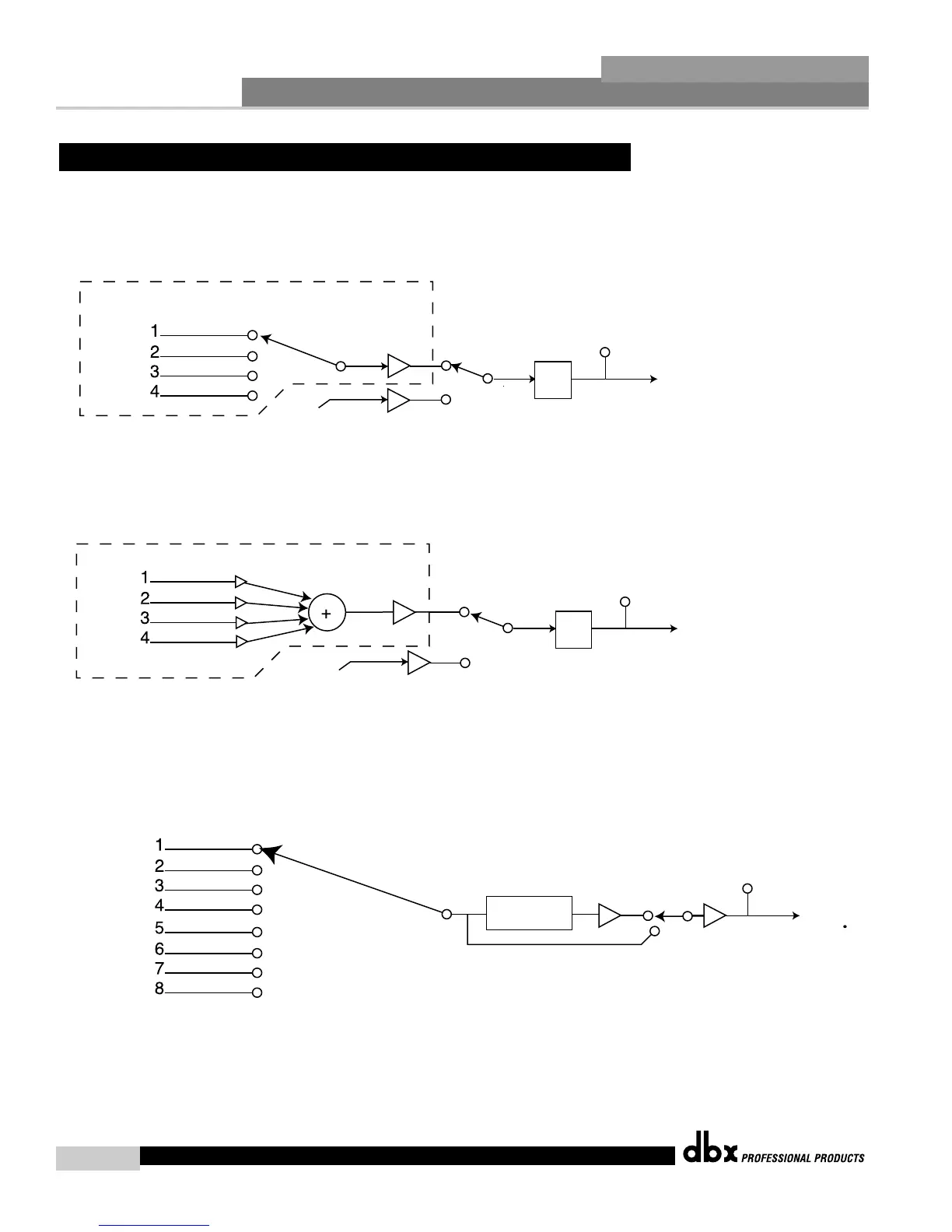

INPUT DIAGRAM (repeat for each DSP input)
DIAGRAMA DE ENTRADA (repetido para cada entrada DSP)
Router Mode (1-4)/Modo de direccionamiento (1-4)
XLR Input
Entrada
XLR
Input Routing
Entrada de
direccionamiento
Level
Nivel
Pink Off/
Ruido rosa
desactivado
(off)
Input Meter
Medidor de entrada
DSP Input/Entrada DSP
Pink On/
Ruido rosa
activado
(on)
High Pass order Butterworth 60 Hz/
Filtro pasa-altos de orden Butterworth 60 Hz
High Pass
On/Off/
Filtro pasa-altos
On/Off
Pink Noise
Generator
Generador
de ruido rosa
Noise level
Nivel de ruido
Mixer mode (M)/Modo de mezclador (M)
XLR Input
Entrada
XLR
Level (1-4)
Nivel (1-4)
Master Level
Nivel master
Pink Off
Ruido rosa
desactivado
(off)
Pink On
Ruido rosa
activado
(on)
High Pass order Butterworth 60 Hz
Filtro pasa-altos de orden Butterworth 60 Hz
Pink Noise
Generator
Generador
de ruido rosa
Noise level
Nivel de ruido
Input Meter
Medidor de entrada
DSP Input/Entrada DSP
High Pass
On/Off/
Filtro pasa-altos
On/Off
OUTPUT DIAGRAM (repeat for each DSP input)
DIAGRAMA DE SALIDA (repetido para cada SALIDA XLR)
DSP Channel
Canal DSP
Output Routing Config
Configuración de direccionamiento
de salida
Phase Shift
Cambio de
fase
Level
Nivel
On/
On
Level
Shift
Off/
Cambio/nivel
on/off
Mute
Anulación
Output Meter
Medidor de salida
XLR
Output
1-8
Salida
XLR
1-8
A.9 Input and Output Diagrams/Diagramas de sección de entrada y salida
