11
INSTALLATION

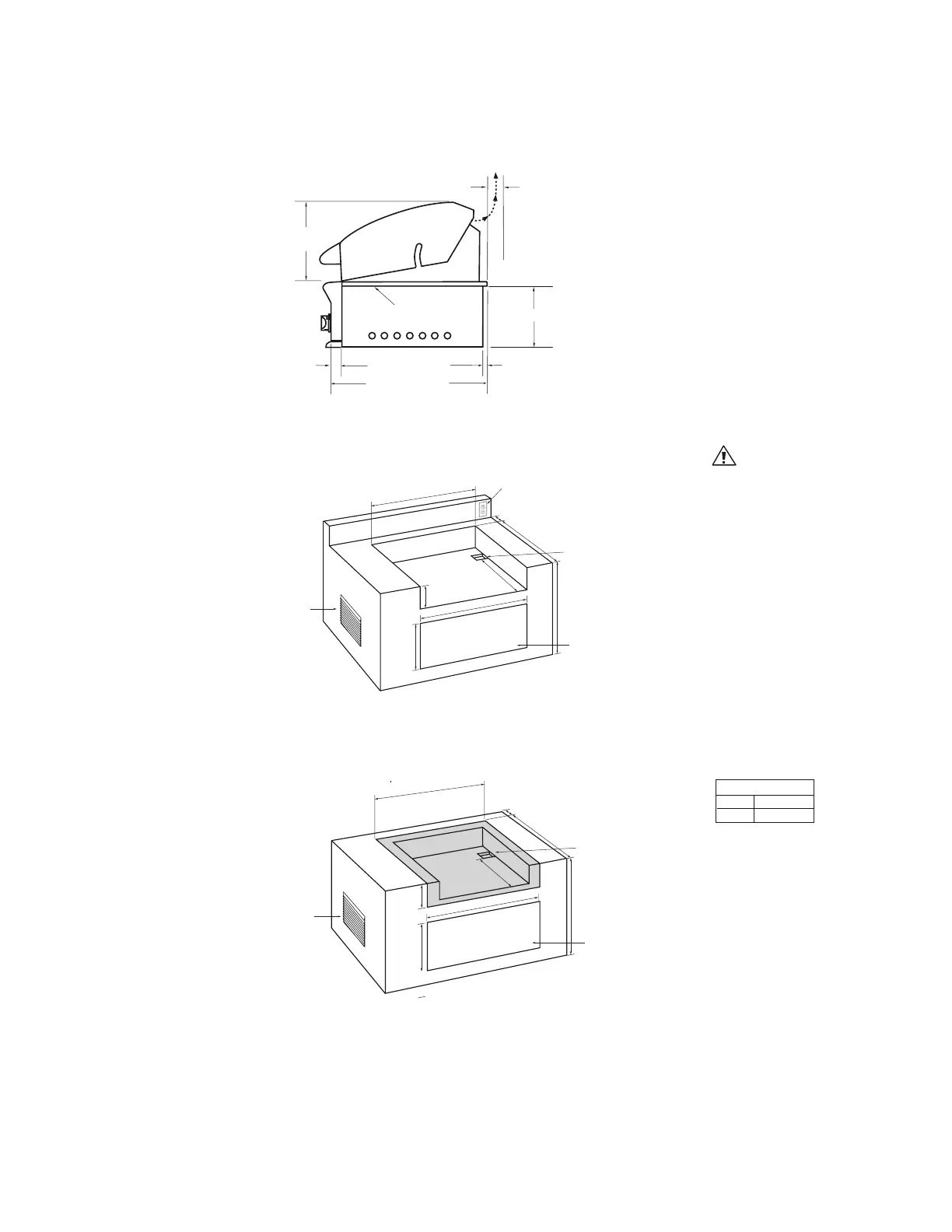

DÉTAILS D’UNE CONSTRUCTION INTÉGRÉE
évacuation
du gril
7,6 cm/3 po (dégagement min. pour le
couvercle avec une construction non
combustible)
45,7 cm (18po) (dégagement avec
une construction combustible)
25,4 cm/10 po
56,7 cm/22 5/16 po
64,77 cm/25 1/2 po
2,5 cm/1 po
5,5 cm/
2-3/16 po
34,93 cm/
13 3/4 po
Disposition standard pour une enceinte non combustible :
Fond de la bride
de soutien
Disposition pour enveloppe isolée seulement - enceinte combustible :
Avertissement!
Pour installer le gril dans une
enceinte non combustible,
toute la construction
combustible doit toujours être
en dehors de la zone de
dégagement de 45,7 cm
(18po). Si l'îlot est fabriqué en
stuc sur des montants en bois,
le bois ne peut pas être à
l'intérieur de la zone de
dégagement de 45,7 cm
(18po) du combustible, même
si c'est le stuc qui touche la
zone de gril.
Enveloppe Isolée
Pce Réf.
30 70859
ouverture pour portes d'accès/
tiroirs (voir la Fig 05 et Fig. 06 pour
passer une commande)
REMARQUE : Voir la Fig. 05
pour passer une commande.
71,12 cm (28")
50,8 cm
(20")
72,39 cm (28 1/2")
9,5cm (3 3/4" min.) (pour le dégagement)
57,79 cm (22 3/4")
10x10 cm (4 x 4")
pour la conduite
d'alimentation
en gaz
46,99 cm
(18 1/2")
71,12 cm (28")
ouverture pour portes d'accès/
tiroirs (voir la page 12 pour
passer une commande)
REMARQUE : Voir la Fig. 05
pour passer une commande.
25,72 cm
(10 1/8”)
90.17 cm
(35 1/2" max)
50,8 cm
(20")
88,58 cm (34 7/8")
127cm
(5”)
10x10 cm (4 x 4") pour la
conduite d'alimentation
en gaz
46,50 cm
(18 1/4")
47,6cm (18 3/4") min. pour le
dégagement du couvercle
60,33 cm (23 3/4")
90.17 cm
(35 1/2" max)
28,26 cm
(11 1/8")
REMARQUE : Si vous utilisez un dosseret ou un
mur arrière, placez la prise électrique sur le côté
droit pour brancher le moteur de la rôtissoire
Fig. 04
Remarque :
Le raccordement au gaz doit être visible pour l’utilisateur (via une porte ouverture ou similaire).
Connecteurs et des conduites de gaz doivent être fixés au sein de la l’enceinte pour éviter tout contact avec des surfaces chaudes et pièces en moment.
Où le gaz passe à travers une ouverture dans l’enveloppe de la tuyauterie, les tuyaux doivent être protégés sur une distance d’au moins 2 po (50 mm)
de chaque côté de la ouverture.
Raccord gaz doit être conformes avec la norme pour connecteurs pour appareils à gaz extérieure & maisons fabrique, ANSI Z21.75 / CSA 6.27.
La connexion doit être pas plue de 6’ (1820mm) de longueur et être adapté pour une installation extérieure.
(BH1-30R modèle illustré)
