Dea TEO 700 - Ligações Eléctricas

43
4.3 Como desbloquear o operador
Todos os modelos 700 TEO estão equipados com um mecanismo de desbloqueio que se activa puxando para baixo o punho mostra-
do na Figura 7, a porta, se não existirem outros impedimentos, deve car livre para se mover. Para colocar o automatismo em condição
de trabalho, o bloqueio do motor ocorre automaticamente após a primeira manobra.
5 LIGAÇÕES ELÉCTRICAS
Execute a cablagem seguindo as instruções dos diagramas.
ATTENZIONE Per una adeguata sicurezza elettrica tenere nettamente separati (minimo 4 mm in aria o 1 mm attraverso l’isolamento)
il cavo di alimentazione 230 V da quelli a bassissima tensione di sicurezza (alimentazione motori, comandi, elettroserratura, antenna,
alimentazione ausiliari) provvedendo eventualmente al loro ssaggio con adeguate fascette in prossimità delle morsettiere.
ATTENZIONE Collegarsi alla rete 230 V ~ ± 10% 50 Hz tramite un interruttore onnipolare o altro dispositivo che assicuri la onnipolare
disinserzione della rete, con una distanza di apertura dei contatti = 3 mm.
ATTENZIONE Per il collegamento dell’encoder alla centrale di comando, utilizzare esclusivamente un cavo dedicato 3x0,22mm
2
.

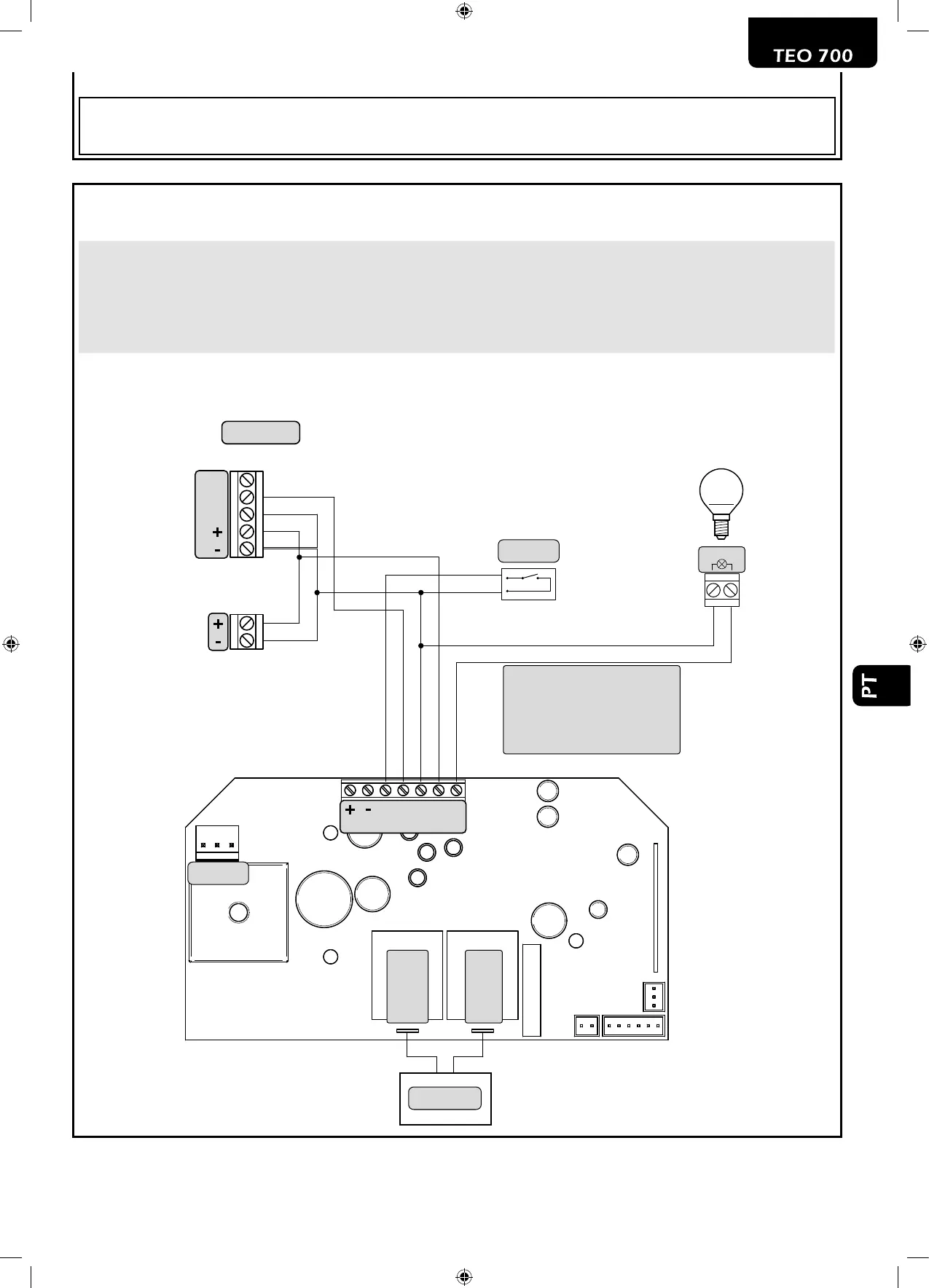

Diagrama de Fiação
START
FLASH 24V
PE
PB
Flash
+24V
GND
AC/24V
ROSSO
RED
ROUGE
ROT
ROJO
VERMELHO
CZERWONY
КРАСНЫЙ
NERO
BLACK
NOIRE
SCHWARZ
NEGRO
PRETO
CZARNY
ЧЁРНЫЙ
MOTOR
uscita lampeggiante intermittente
intermittent flashing light output
sortie clignotant intermittente
Ausgang blinkend für Blinklampe
salida destellante intermitente
saída de luz intermitente
wyjście lampy ostrzegawczej świecenie przerywane
выход прерывистого проблескового фонаря
TX
RX
COM
N.C.
N.O.
PHOTO 1
