Debem BOXER - Ball and Ball Seat Maintenance; Disassembly and Cleaning; Gasket Check and Reassembly

29
info@debem.it
ATTENTION enlever les dépôts de poussière des
surfaces externes de la pompe à l’aide d’un chiffon
humecté des détergents neu-tres appropriés.

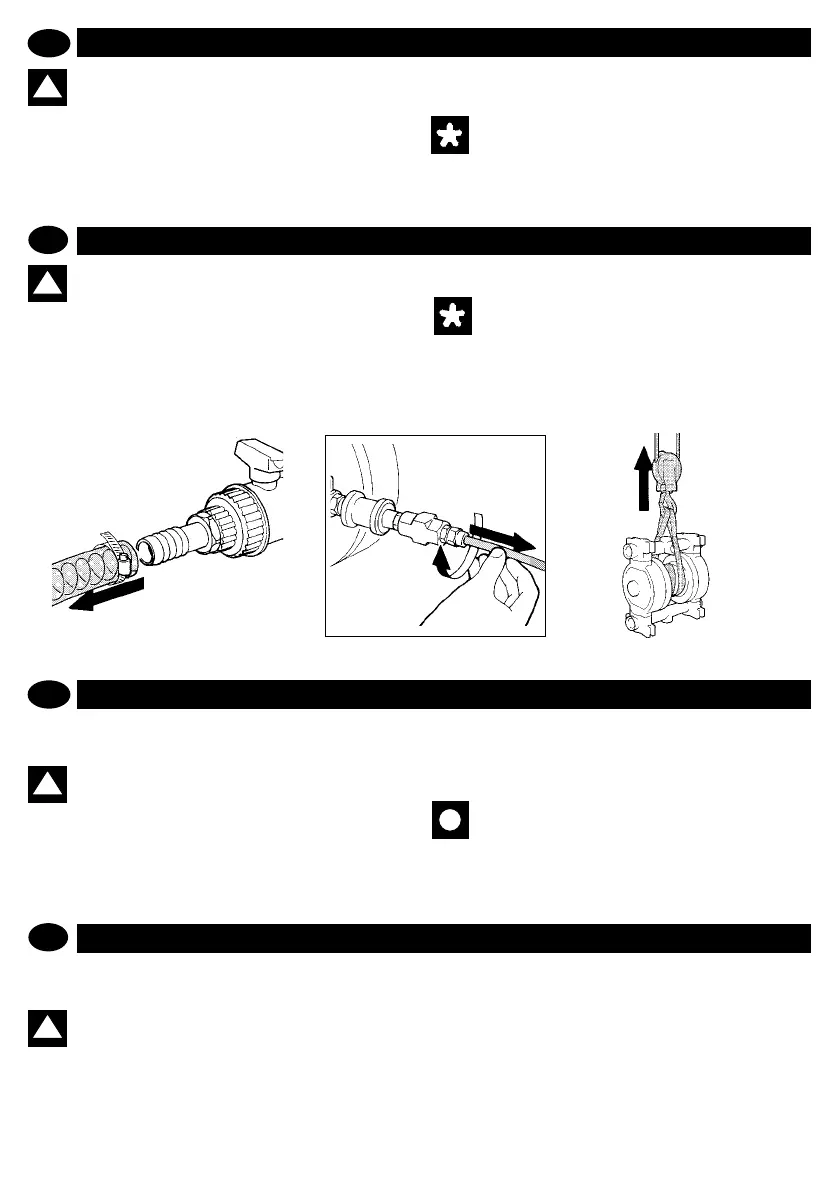

1. Débrancher les tuyaux d’aspiration et de refoulement du uide
de la pompe
2. Débrancher le tuyau d’alimentation de l’air comprimé de la
pompe.
3. Démonter et enlever la pompe de son site d’installation à l’aide
d’un outillage de levage adéquat.
NOTE: Consulter le tableau des pièces de rechange
pour les séquences de dépose et de remontage de
la pompe en vue des opérations décrites ci-dessus.
4. Effectuer une véricationet un net-toyage périodique des sur
-
faces internes avec un chiffon humide.
!
2
1
3
Pour nettoyer et/ou remplacer les billes et leurs sièges, effectuer
les opérations suivantes:
ATTENTION avant d’effectuer cette intervention il
faut avoir nettoyé toutes les surfaces de la pompe
avec un chiffon humide.
A1. Démonter les collecteurs d’aspi-ration et de refoulement
en retirant les éléments de xation
A2. Extraire les siège et les billes et les nettoyer avec un chiffon
humide et/ou les remplacer avec des pièces de rechange ori-
ginales du même type (voir tableaux des pièces de rechange).
A3. Vérierle bon état des joints et les remplacer, s’il y a lieu,
par des pièces de rechange d’origine du même type.
AVERTISSEMENT: vérier l’absence de tout type de
dépôts à l’intérieur de la pompe et éventuellementles
enlever à l’aide d’un chiffon humide.
A4. Remonter en suivant la démarche inverse de la dépose et
serrer unifor-mément les boulons de xation
!
A. NETTOYAGE ET REMPLACEMENT DES BILLES ET DE LEURS SIEGES
F
F
WARNING: remove deposits of powder from the
external surfaces of the pump with a cloth soaked
in suitable neutral detergents.
1. Disconnect uid intake and delivery hoses from pump.
2. Disconnect the compressed air supply pipe from the pump.
3. Disassemble and remove the pump from its place of instal-
lation using suitable hoisting equipment.
REMARK: refer to the relevant spare parts table for the
order of assembly and reassembly when carrying out
the above operations.
4. Periodically control and clean the
internal surfaces with a damp cloth.
GB
!
To clean and/or replace the balls and ball seats, proceed as
follows:
WARNING: before carrying out this operation all
external surfaces of the pump must be cleaned
using a damp cloth.
A1. disassemble the intake and delivery manifolds by removing
the xing elements.
A2. Remove the seats and the balls and clean them with a
damp cloth and/or replace them with genuine spare parts of
the same type (see spare parts tables).
A3. Check the condition of the gasket and, if necessary, replace
with original spare parts of the same type.
GB
!
A. CLEANING AND REPLACING THE BALLS AND BALLS SEATS
