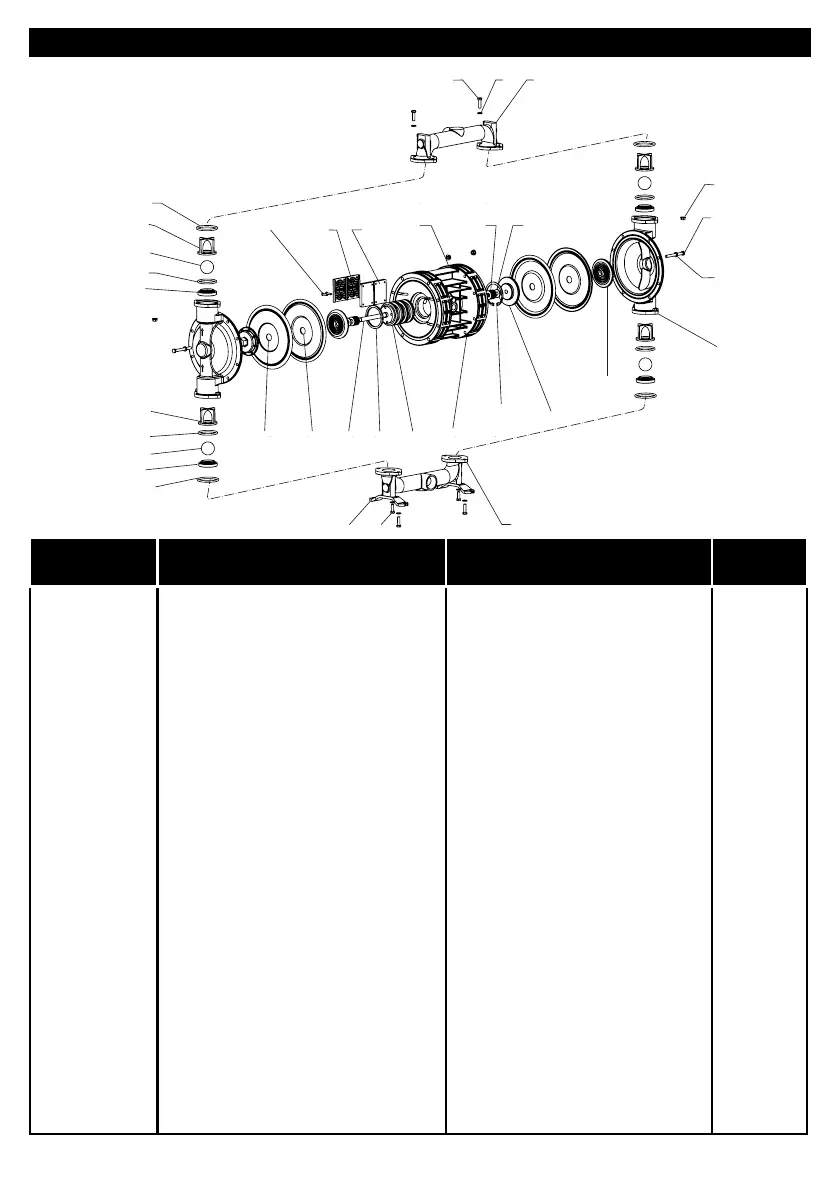

Debem BOXER - Page 57

57
info@debem.it
BOXER 251 INOX
BOXER 251 INOX
F
GB
POSIZIONE
POSITION
DESCRIZIONE DESCRIPTION
Quantité
Quantity
1
3
4a
4b
5
5b
6
8
9
10
11
12
13
15
16
17
17a
19
20
21
22
23
26
28
29
30
45
46
Monobloc central
Corps pompe
Collecteur aspiration
Collecteur refoulement
Siège sphère
Cage guidesphère
Arbre
Plateau côté air
Ressort belleville
Capuchon
Sphère
Membrane intérieur
Membrane extèrieur
Filtre silencieux
Bague de butee
Joint siege sphère inf.
Joint siege sphère sup.
Echangeur pneumat.
Vis silencieux
Entretoise
Grille silencieux
Ecrou
Vis corps pompe
Vis collecteur
Rondelle
Bague entroise
Pieds
Vis - Pieds
Main block
Pump casing
Manifold (intake)
Manifold (delivery)
Ball seat
Ball runner cage
Shaft
Air-side cap
Belleville washer
Cap
Ball seat
Internal diaphragm
External diaphragm
Silencer lter
Stop ring
Ball seat packing low
Ball seat packing up.
Pneumatic exchanger
Silencer screw
Spacer
Silencer screen
Bolt
Pump casing screw
Manifold screw
Washer
Spacer ring
Feet
Feet-screw
15
23
119
6
8
10
1213
11
5b
17a
17
5
4a
4b
3
9
21
16
23
28 29
45 46
26
29
17
17a
30
5
5b
11
20
22
