Guia de Primeiros Passos 181

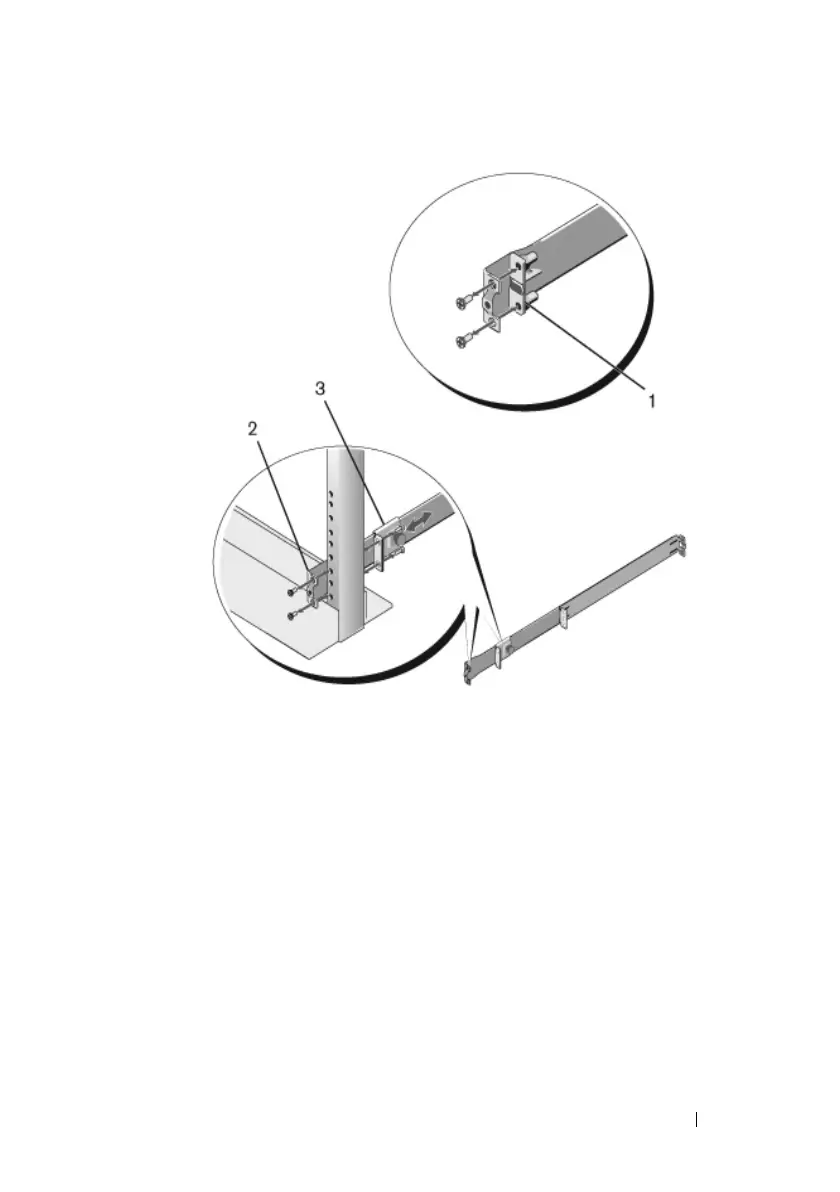

Figura 1-20. Configuração Duas colunas Montagem Embutida
2
Anexar um trilho para o cargo flange da frente com dois parafusos
fornecidos para o usuário. Ver Figura 1-20, item 2.
3
Deslize o suporte do êmbolo para a frente contra a coluna vertical e prenda
o suporte êmbolo para o flange da coluna com dois parafusos fornecidos
pelo usuário. Ver Figura 1-20, item 3.
4
Repita este procedimento para o segundo trilho.
Configuração Duas colunas Montagem Centro
1
Deslize o suporte para trás êmbolo até que ele se encaixe no lugar e prenda
o suporte para a coluna do flange da frente com dois parafusos fornecidos
pelo usuário. Ver Figura 1-21, item 1.
