Guia de Primeiros Passos 185
2
Repita esse processo até que todos os dispositivos estejam conectados.
3
Utilizar o cabo de empilhamento restante para ligar as duas portas de
empilhamento restantes juntas de modo a que uma topologia em anel
é montado.

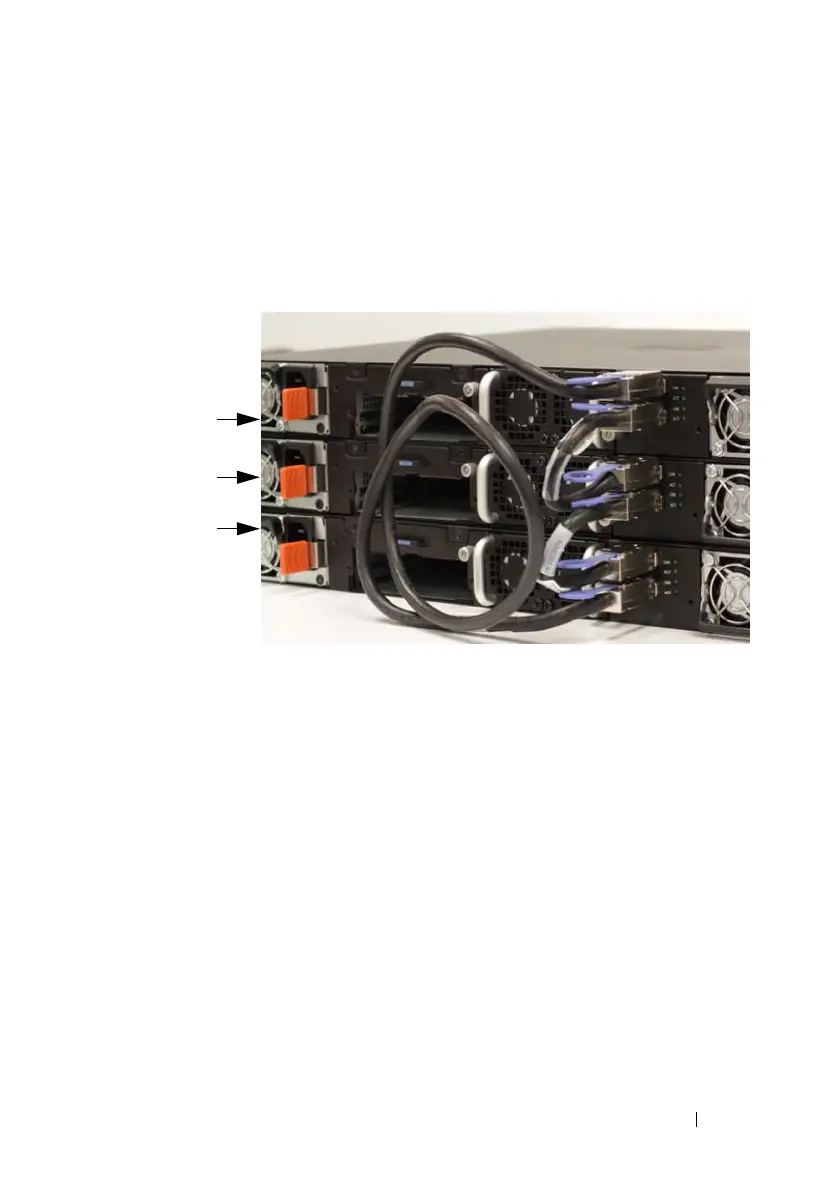

Figura 1-23. Conexão de pilhas de comutadores
A pilha na Figura 1-23 está conectada em uma topologia em anel e possui as
seguintes conexões físicas entre os comutadores:
• A parte inferior da porta Mini-SAS na unidade 1 está conectada ao topo da
porta Mini-SAS na unidade 2.
• A parte inferior da porta Mini-SAS na unidade 2 está conectada ao topo da
porta Mini-SAS na unidade 3.
• A parte inferior da porta Mini-SAS na unidade 3 está conectada ao topo da
porta Mini-SAS na unidade 1.
Unidade 1
Unidade 2
Unidade 3
