Dell Networking N20 Series User Manual

86 Guide de mise en route
f Choisissez les touches de terminal pour les touches de fonction,
de direction et Ctrl. Vérifiez que le paramétrage correspond bien à
Touches de terminal (et non à Touches Microsoft Windows).
3 Branchez le connecteur RJ-45 du câble directement au commutateur du
port de console. Le port de console Dell Networking est situé sur le côté
droit du panneau avant et est désigné par le symbole
|O|O| , comme
indiqué sur la Figure 1-10 à la page 86.
REMARQUE : L'accès de la console de série au maître de la pile est possible
depuis n'importe quel port de série via le CLI local. Une seule session de
console de série est prise en charge à la fois.

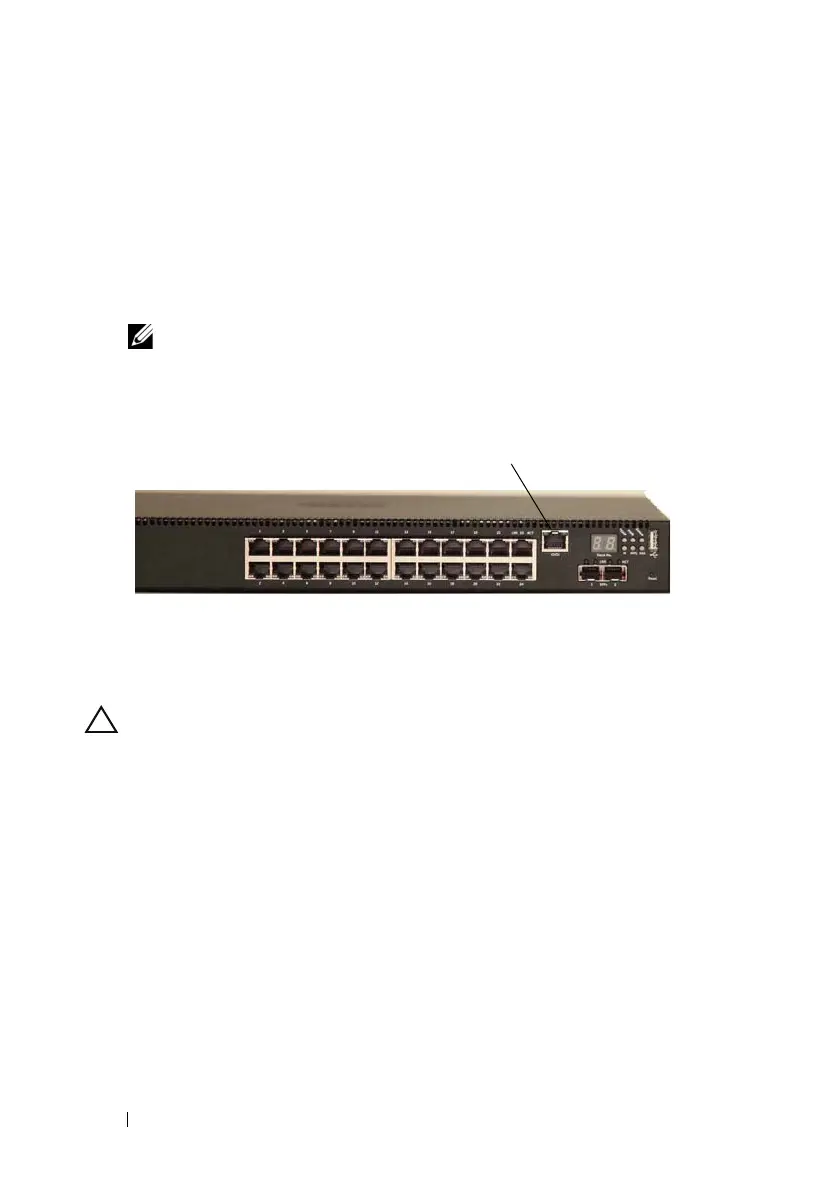

Figure 1-10. Panneau avant N2024P avec port de console
Connexion d'un commutateur N20xx à une source
d'alimentation
PRÉCAUTION : Prenez connaissance des consignes de sécurité figurant dans
le manuel Safety and Regulatory Information (Informations sur la sécurité et les
réglementations), ainsi que des informations concernant la sécurité des autres
appareils connectés au commutateur.
Tous les modèles N20xx sont équipés d'un bloc d'alimentation interne.
Les
prises d'alimentation se trouvent sur le panneau arrière.
Connexion des câbles d'alimentation en CA et en CC
1 Assurez-vous que le port de console du commutateur est connecté à un
terminal VT100 ou à un émulateur de terminal VT100 via le câble RJ-45
vers le câble DB-9 femelle.
2 Branchez un câble d'alimentation standard de 1,5 m (5 pieds) avec mise à
la terre à la prise CA principale, située sur le panneau arrière (voir la
Figure 1-11 à la page 87).
Port de console
