PERC 5/E、PERC 6/E、PERC H700、または PERC H800 の TBBU の交換
メモ : ストレージコントローラ上の可搬式バッテリバックアップユニット（TBBU）は、
DIMM および BBU から成っています。
1
PERC
アダプタに保存キャッシュがないことを確認します。
4
ページの「保持
キャッシュの管理」
を参照してください。
2
システムおよび接続された周辺機器の制御シャットダウンを実行します。
3
システムを電源コンセントから外し、システムのカバーを取り外します。
4
システムからストレージコントローラを取り外します。
DIMM
スロットの両端
にあるタブを押し下げて、
TBBU
アセンブリをストレージコントローラから持
ち上げます。図
1-1
を参照してください。
5
両方からバッテリケーブルを取り外し、バッテリクリップを押し開いて、バッ
テリを回すようにして
DIMM
から取り出します。図
1-2
を参照してください。

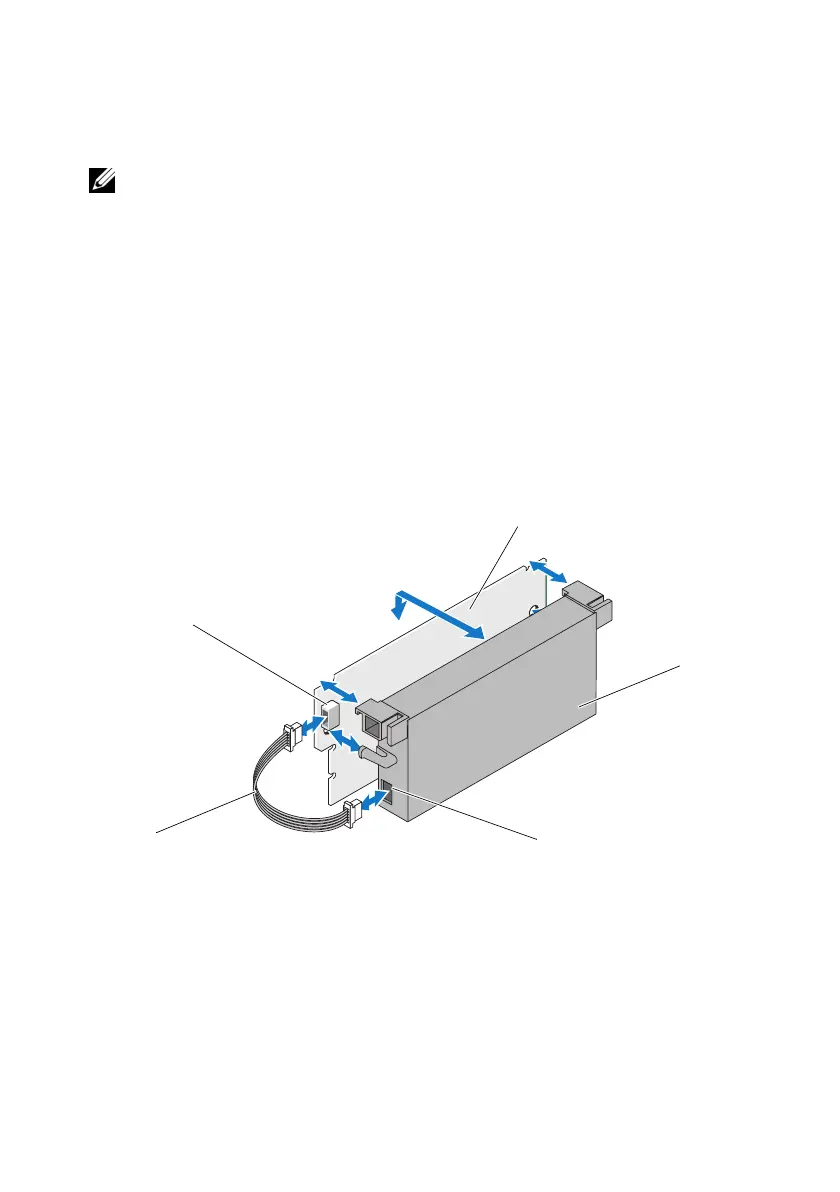

図 1-2. DIMM のバッテリおよびバッテリケーブルの取り外しおよび取り付け
6
新しい
TBBU
を開梱して、静電気防止に関するすべての手順を実行します。
7
バッテリケーブルの一端を
DIMM
のコネクタに挿入し、もう一端を新しいバッ
テリのコネクタに挿入します。
8
バッテリ側面のアームが
DIMM
上のソケットに入るように、バッテリの上端を
DIMM
の上端に揃えます。図
1-2
を参照してください。
1
バッテリケーブル
2
DIMM のコネクタ
3
DIMM
4
バッテリ
5
バッテリのコネクタ
3
2
4
5
1
