Dell PERC H700 - PERC 5;E, PERC 6;E PERC H700 또는 PERC H800에 TBBU 장착

PERC 5/E, PERC 6/E PERC H700 또는 PERC H800 에 TBBU 장착
주 : 스토리지 컨트롤러에 있는 이동식 배터리 백업 장치 (TBBU) 는 DIMM 및 BBU
로 구성되어 있습니다 .
1 PERC 어댑터에 보존된 캐시가 없는지 확인합니다 . 4 페이지의 " 보존된 캐
시
관리 " 를 참조하십시오 .
2 시스템과 시스템에 연결된 주변기기의 강제 종료 (controlled shutdown) 를
수행합니다 .
3 시스템을 네트워크에서 분리하고 시스템 덮개를 분리합니다 .
4 시스템에서 스토리지 컨트롤러를 분리합니다 . DIMM 슬롯의 양쪽 모서리
에
있는 탭을 누르고 스토리지 컨트롤러에서 TBBU 조립부품을 들어올려
분리합니다 . 그림 1-1 을 참조하십시오 .
5 양쪽 가장자리에서 배터리 케이블을 분리하고 배터리 클립을 누르고 배터
리를
돌리면서 DIMM 에서 꺼냅니다 . 그림 1-2 를 참조하십시오 .

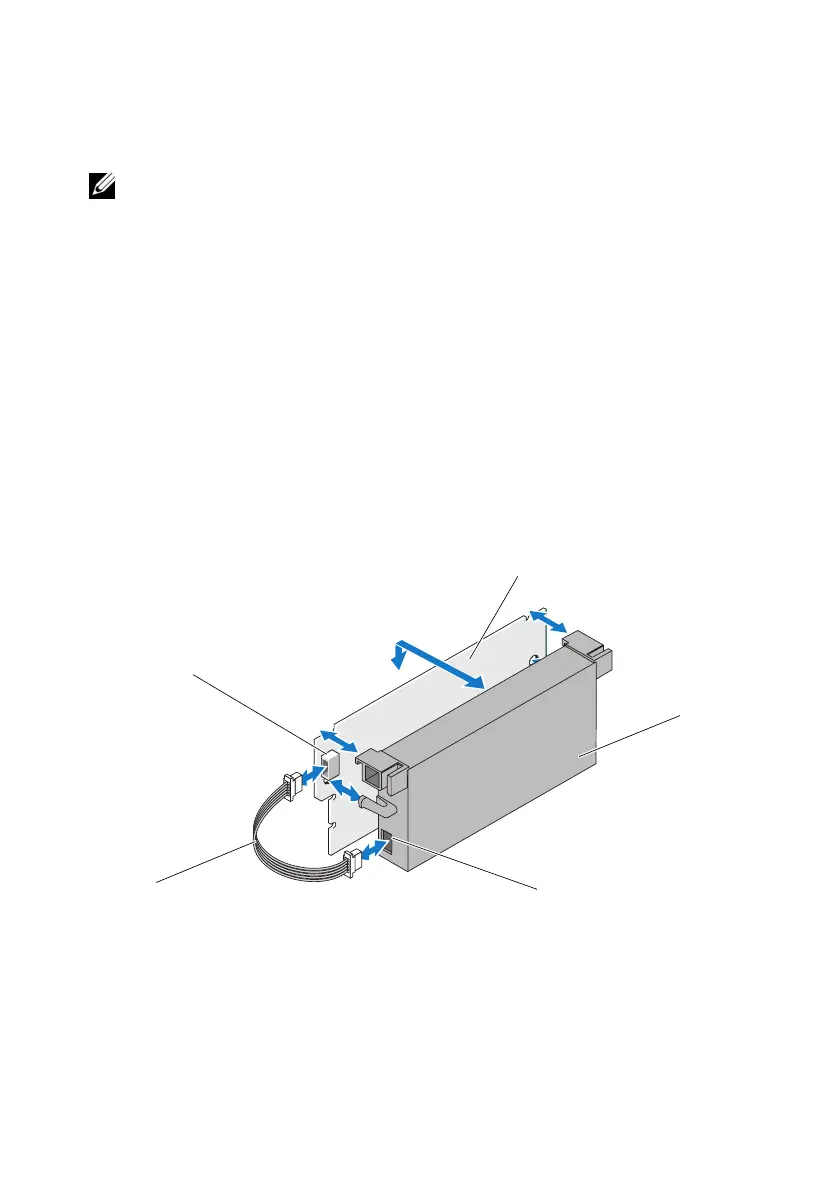

그림 1-2. 배터리 및 배터리 케이블 분리 및 DIMM 에 설치
6 새 TBBU 의 포장을 풀고 모든 정전기 방지 절차를 준수합니다 .
7 배터리 케이블의 한쪽 끝은 DIMM 의 커넥터에 끼워넣고 다른쪽 끝은 새로
운
배터리에 있는 커넥터에 끼워넣습니다 .
1
배터리 케이블
2
DIMM 에 있는 커넥터
3 DIMM
4
배터리
5
배터리 커넥터
3
2
4
5
1
