Dell PERC H700 - 装回 PERC 5;E PERC 6;E PERC H700 或 PERC H800 上的 TBBU

装回 PERC 5/E、 PERC 6/E 、 PERC H700 或 PERC H800 上的 TBBU
注 : 存储控制器上的 Transportable Battery Backup Unit (TBBU 便携式电池备份单
元 ) 包括 DIMM 和 BBU。
1
请确保在 PERC 适配器上没有保留的高速缓存。请参阅第 4 页上的 “管理
保留的高速缓存”。
2 执行系统和连接的外围设备的控制性关闭。
3 断开系统与电源插座的连接并卸下系统护盖。
4 从系统卸除存储控制器。按下在 DIMM 插槽上每边的卡舌将 TBBU 部件
从存储控制器提出。请参阅图
1-1 。
5 将电池电缆两端都断开连接并按电池夹子将电池从 DIMM 旋转取出。请
参阅图
1-2 。

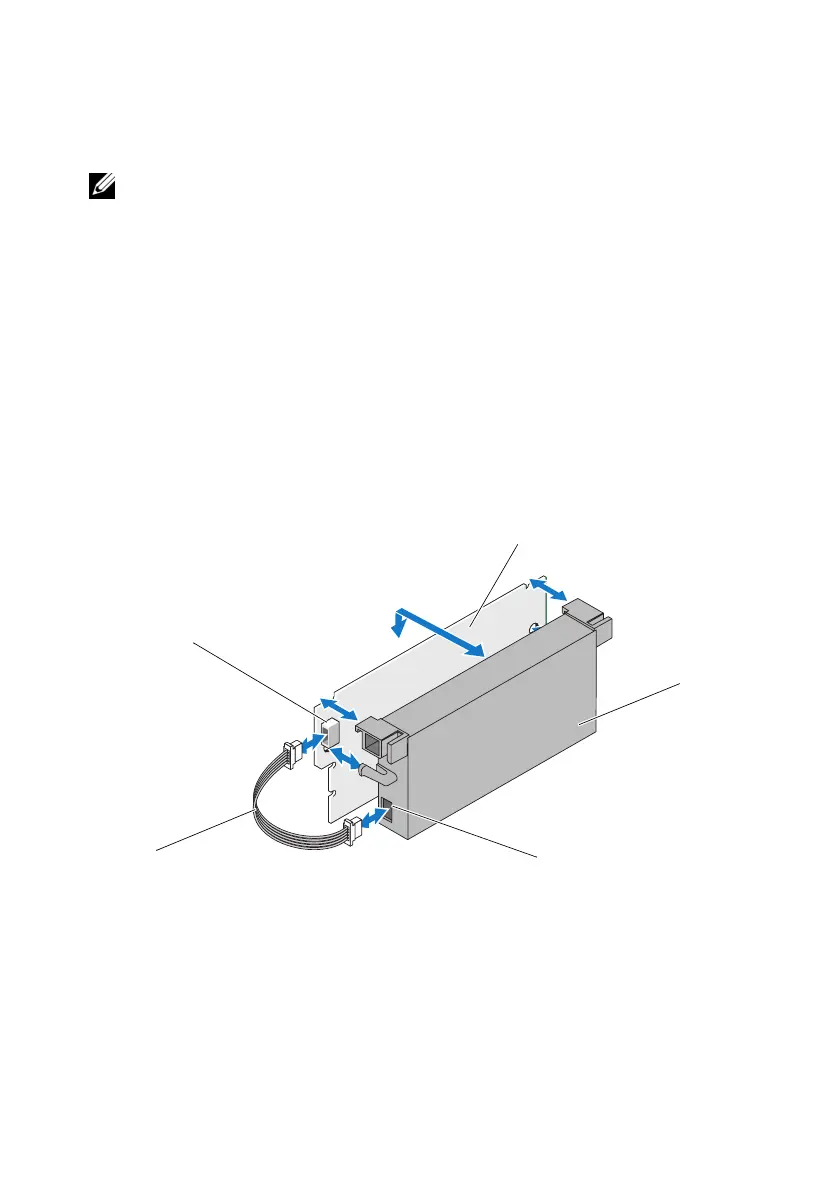

图 1-2. 在 DIMM 上卸除和安装电池和电池电缆
6
打开 TBBU 包装，并遵循所有的防静电步骤。
7 将电池电缆的一端插入 DIMM 上的连接器，将另一端插入新电池上的连
接器。
1
电池电缆
2
DIMM 上的连接器
3 DIMM
4
电池
5
电池上的连接器
3
2
4
5
1
