Dell PowerConnect 7024 Getting Started Guide

112 Guide de mise en route
Création d'une pile de commutateurs
Pour créer une pile, connectez les unités adjacentes à l'aide des ports
d'empilage situés sur le panneau arrière du commutateur. Les modules
d'empilage sont vendus séparément. La figure 1-12 présente les
commutateurs connectés selon une topologie en anneau (il s'agit de
la topologie recommandée pour une pile).
1
Installez un module d'empilage (acheté séparément) dans l'un des
logements d'extension arrière pour chaque commutateur de la pile.
2 Utilisez un câble d'empilage court pour relier l'un des ports d'empilage
du commutateur situé en haut de la pile au commutateur situé juste en
dessous.
Au besoin, utilisez un câble d'empilage long (3 mètres, non fourni) pour
connecter les commutateurs.
3 Répétez l'opération jusqu'à ce que toutes les unités soient connectées.
4 Utilisez le câble restant pour relier le port inutilisé du commutateur situé
en bas de la pile à celui du commutateur situé en haut de la pile.

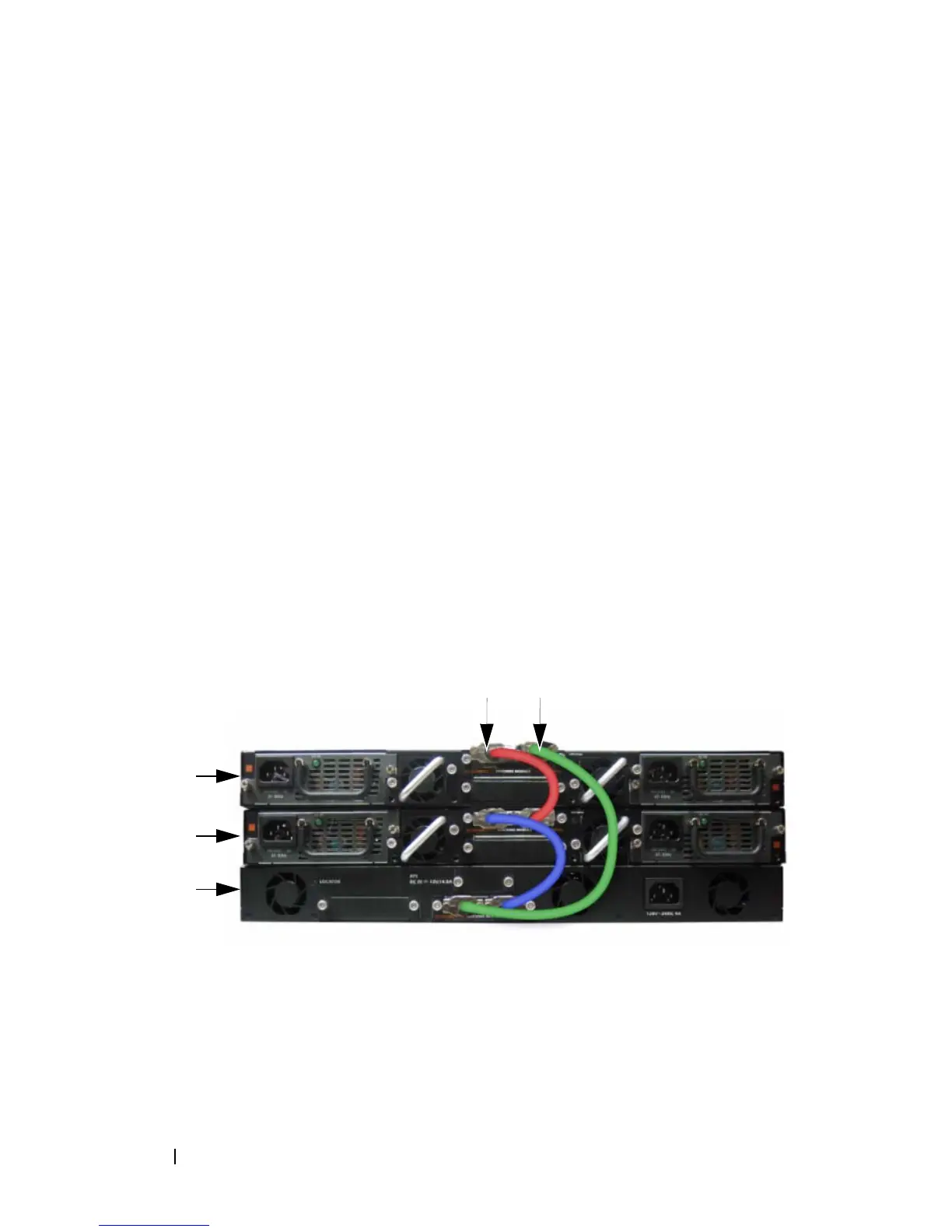

Figure 1-12. Connexion d'une pile de commutateurs
La pile illustrée dans la figure 1-12 est connectée selon une typologie en
anneau et présente les connexions suivantes entre les commutateurs :
• Le port XG1 de l'unité 1 est connecté au port XG2 de l'unité 2.
• Le port XG1 de l'unité 2 est connecté au port XG4 de l'unité 3.
• Le port XG3 de l'unité 3 est connecté au port XG2 de l'unité 1.
Unité 1
Unité 2
Unité 3
Port XG1 Port XG2
