Bir Anahtar Kümesi Oluşturma
Anahtarın arka panelinde bulunan kümeleme bağlantı noktalarını kullanarak yan
yana olan birimleri bağlamak suretiyle bir küme oluşturun. Kümeleme modülleri
ayrı olarak satılır. Şekil 1-12, bir küme için tavsiye edilen yapı olan halka
topolojisinde bağlanan anahtarları gösterir.
1
Ayrı olarak satın alınan kümeleme modülünü, kümedeki anahtarların her
birinin arka genişleme yuvalarındaki kümeleme modüllerinden birine takın.
2
Kısa kümeleme kablolarından birini üstteki anahtarın ve hemen altındaki
anahtarın kümeleme bağlantı noktalarından birine bağlayın.
Gerekli ise, anahtarları bağlamak için ayrı olarak satın alınan uzun
(3 metrelik) bir kümeleme kablosu kullanın.
3
Bu işlemi tüm aygıtlar bağlanana kadar tekrarlayın.
4
Kalan kümeleme kablolarını üstteki ve alttaki anahtarların boşta kalan
bağlantı noktalarını bağlamak için kullanın.

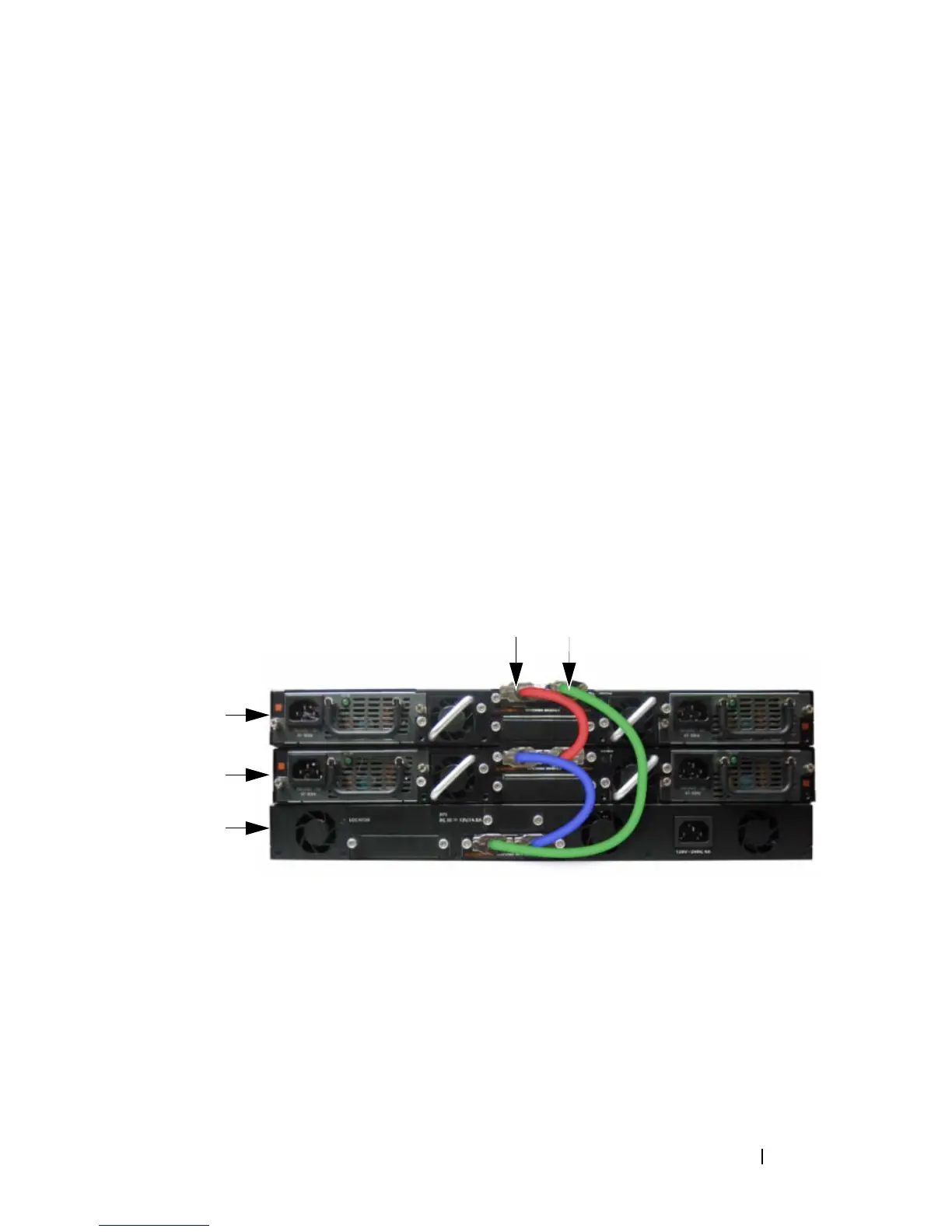

Şekil 1-12. Bir Anahtar Kümesinin Bağlanması
Şekil 1-12‘deki küme halka topolojisi ile bağlanmıştır ve anahtarlar arasında
aşağıdaki fiziksel bağlantılara sahiptir.
•
Birim 1 üzerindeki XG1 bağlantı noktası Birim 2 üzerindeki XG2 bağlantı
noktasına bağlanmıştır.
•
Birim 2 üzerindeki XG1 bağlantı noktası Birim 3 üzerindeki XG4 bağlantı
noktasına bağlanmıştır.
•
Birim 3 üzerindeki XG3 bağlantı noktası Birim 1 üzerindeki XG2 bağlantı
noktasına bağlanmıştır.
Birim 1
Birim 2
Birim 3
XG1 Bağlantı Noktası
XG2 Bağlantı Noktası
