108 Guia de referência rápida

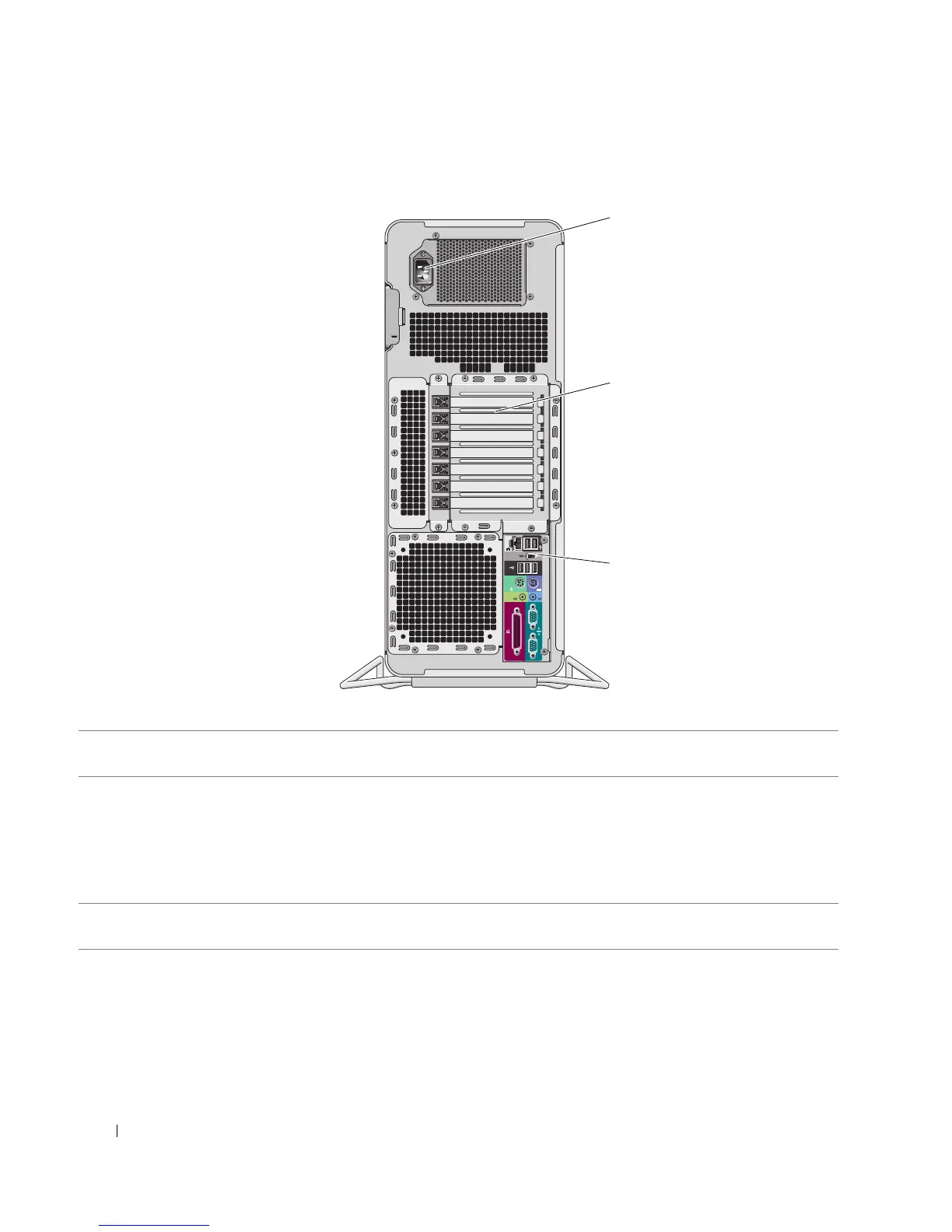

Visão traseira
2
3
1 Conector de energia Insira o cabo de alimentação. A aparência desse conector pode ser diferente
da mostrada na figura.
2 Slots de placa Proporciona acesso aos conectores de qualquer placa PCI ou PCI Express
instalada.
NOTA: Os cinco slots centrais suportam placas de largura de banda total: um PCI,
um PCI express x16, um PCI express x8 (funciona como x4), e dois slots PCI-X ; os
slots de conector superior e inferior suportam placas de meia-largura de banda: dois
slots PCI express x8 (funcionam como x4).
3 Conectores
do painel traseiro
Conecte os dispositivos seriais, USB e outros aos
conectores apropriados
(consulte a seção “Conectores do painel traseiro” na página 109).
