62 Guide de référence rapide

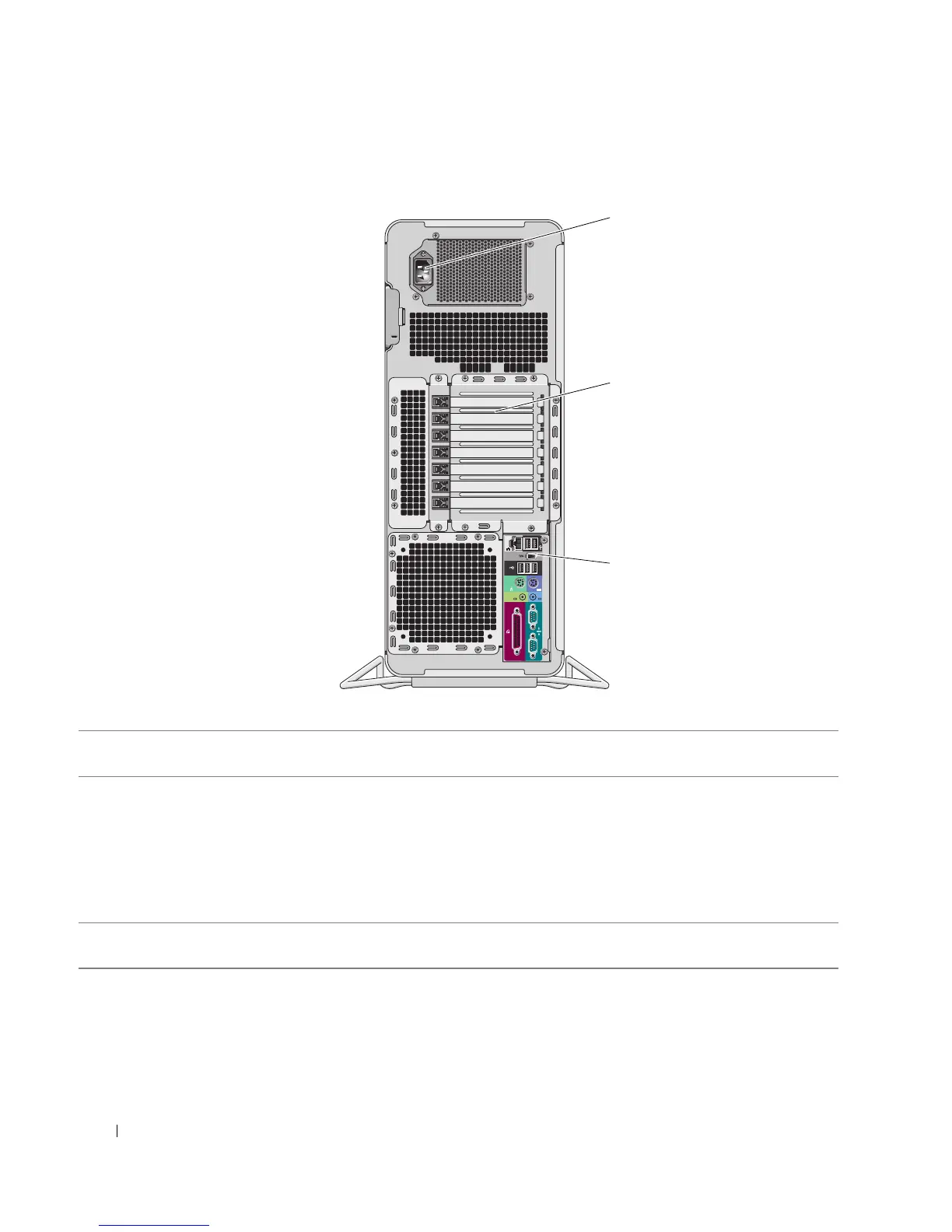

Vue arrière
2
3
1 Connecteur
d'alimentation
Permet de connecter le cordon d'alimentation. Il est possible que le connecteur
de votre ordinateur soit différent de celui qui est représenté dans l'illustration.
2 Emplacements
de cartes
Accèdent aux connecteurs de toutes les cartes PCI, PCI-X ou PCI Express
installées.
REMARQUE : les cinq emplacements centraux prennent en charge des cartes
pleine longueur. Ils comprennent les types de logements suivants : 1 logement PCI,
1 logement PCI Express x16, 1 logement PCI Express x8 (câblé en x4) et 2 logements
PCI-X. Les logements supérieur et inférieur prennent en charge les cartes de mi-
longueur (deux connecteurs PCI Express x8 câblés en x4).
3 Connecteurs du
panneau arrière
Reliez chaque périphérique série ou USB et les autres périphériques au
connecteur
approprié
(voir “Connecteurs du panneau arrière”, à la page 63).
