ASSEMBLAGE ET RÉGLAGE DU PORTE-
OUTIL POUR MEULAGE À SEC

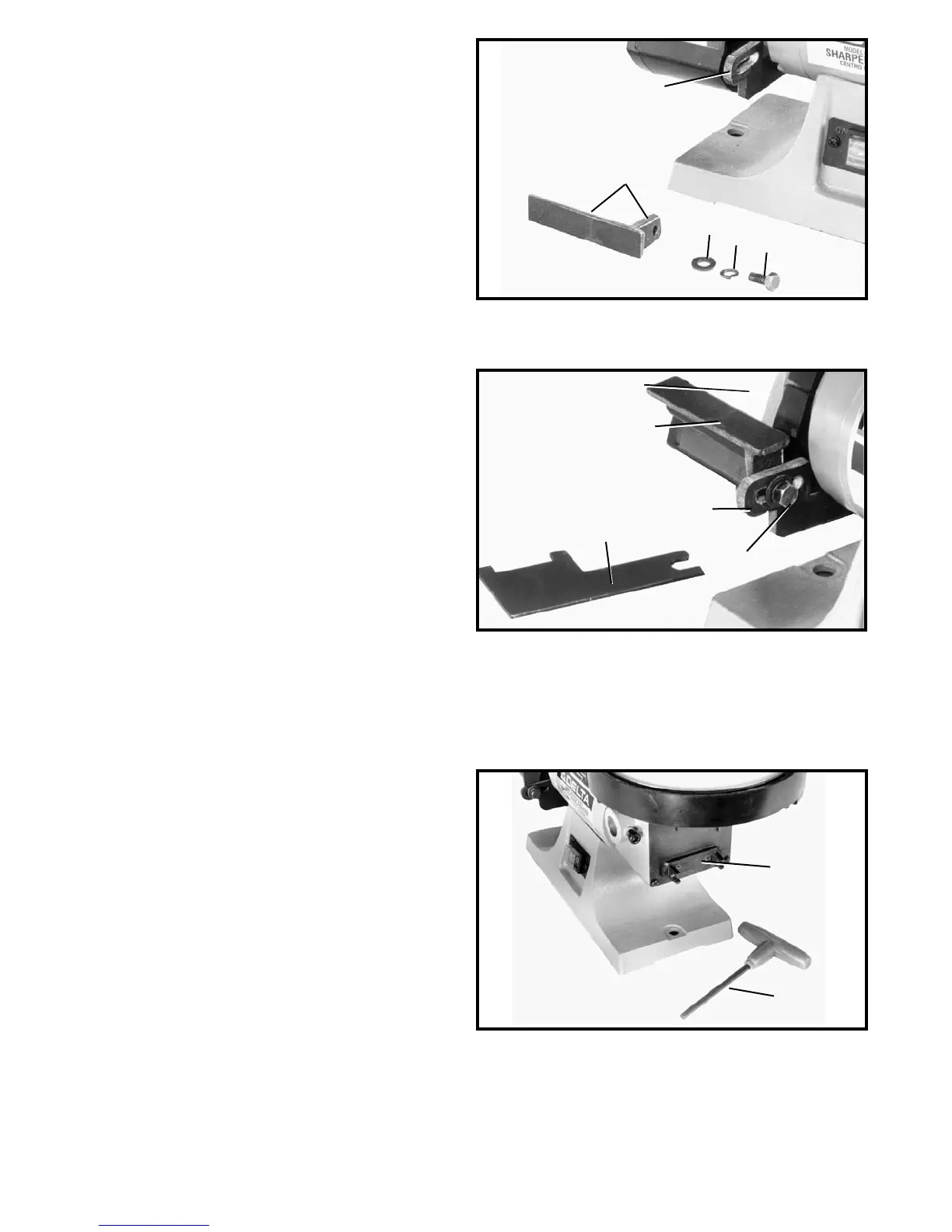

1. Fixer le porte-outil (A) pour meulage à sec, fig. 7, au
bras de montage (B) au moyen de la rondelle plate
(C), de la rondelle de blocage (D) et de la longue vis
à tête hexagonale de 16 mm (5/8 po) (E). Enfiler une
rondelle de blocage puis une rondelle plate sur la vis
à tête hexagonale. Assembler le porte-outil au bras
de montage comme montré à la fig. 8.
2. La figure 8 illustre le porte-outil (A) de la meule à sec
assemblé au bras de montage (B). Utiliser la clé (F)
fournie pour serrer la vis (E).
3. Le porte-outil (A), fig. 8, se règle de sorte que le bord
interne de celui-ci soit positionné aussi près que
possible de la meule (H) pour maximiser le soutien
de la pièce à meuler. Toujours maintenir un écart
de 3 mm (1/8 po) ou moins entre la meule (H) et le
bord interne du porte-outil (A). Rapprocher le porte-
outil de la meule au fur et à mesure qu’elle s’use et
que son diamètre se réduit en desserrant la vis (E).
Déplacer le porte-outil (A) vers l’avant puis serrer
la vis (E) au moyen de la clé (F). Il est également
possible de tourner le porte-outil (A) à n’importe quel
angle en desserrant la vis (E), en faisant pivoter le
porte-outil (A) et en resserrant la vis. Faire pivoter la
meule (H) tout en s’assurant qu’elle ne touche pas le
porte-outil (A).
SUPPORT DE CLÉ
1. Il est possible de ranger la clé (D), fig. 10, inutilisée
dans le support (A).
A
D
A
C
D
E
F
Fig. 7
Fig. 8
Fig. 10
B
H
B
E
A
