Delta 23-710 - Page 30

30

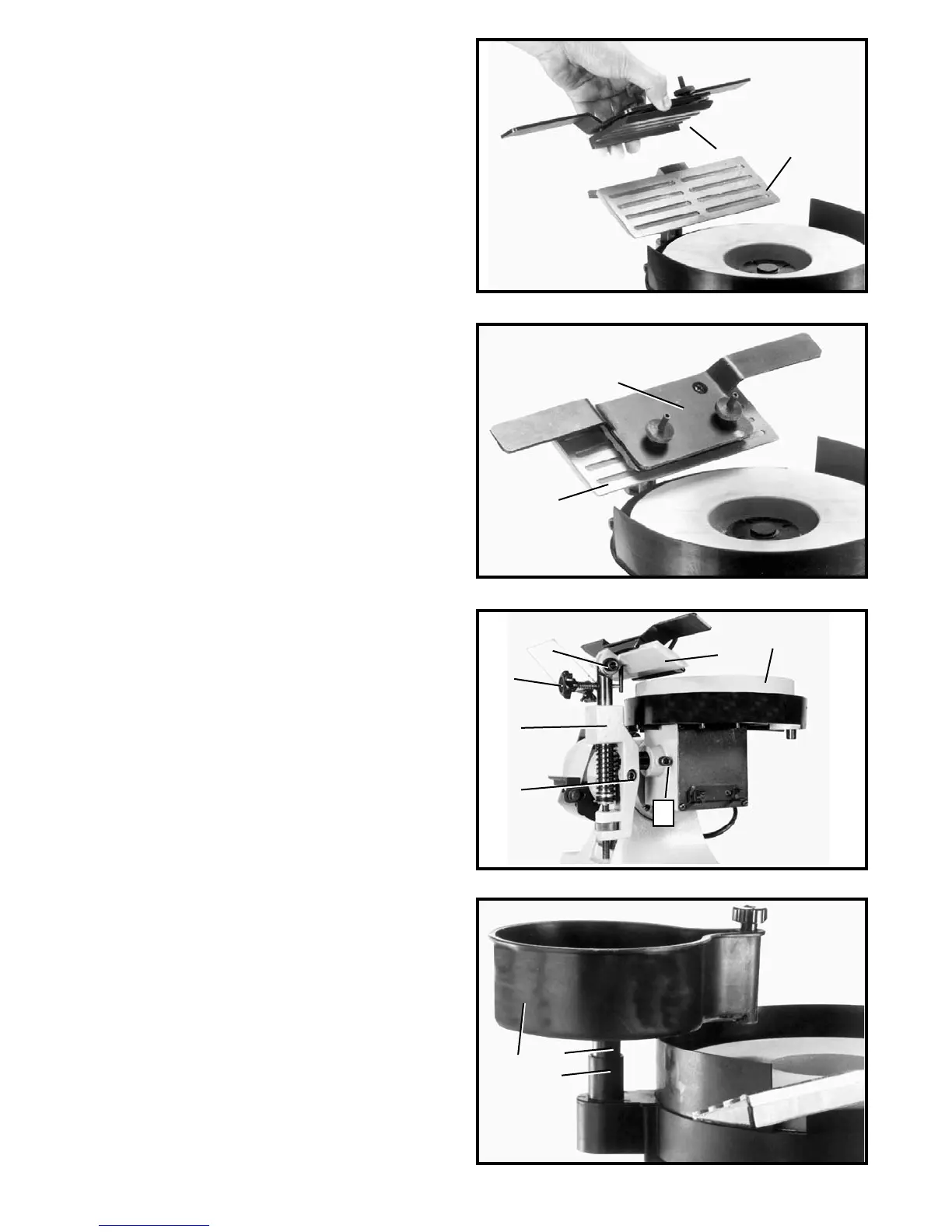

6. Placer le porte-outil et le porte-bédane (K), fig. 15,
en position sur la base (J).
7. La figure 16 illustre le porte-outil et le porte-bédane
(K) en position sur la base (J) du porte-outil.
8. Pour abaisser ou hausser le module du porte-outil
et le porte-bédane (E), fig. 17, se reporter à l’ÉTAPE
5.
9. Pour incliner le porte-outil et le porte-bédane (J),
fig. 17, et l’adapter à l’angle de l’outil à affûter,
desserrer la vis de pression (N) et tourner le bouton
(H) au besoin. Une fois l’angle d’attaque réglé,
serrer la vis de pression (N).
10. Pour déplacer le porte-outil et le porte-bédane (J),
fig. 17, vers l’intérieur ou l’extérieur, desserrer la
vis de pression (C) et coulisser le module (E) vers
l’intérieur ou l’extérieur, selon le besoin. Après le
réglage, serrer de nouveau la vis (C).
11. Pour mettre la base (J) du porte-outil et du porte-
bédane, fig. 17, de niveau avec la meule à eau (G)
en place, desserrer la vis (F) avec la clé fournie puis
tourner complètement le module de la base (E)
jusqu’à ce que la base du porte-outil et du porte-
bédane (J) soit de niveau avec la meule à eau (G).
Serrer la vis (F).
ASSEMBLAGE ET RÉGLAGE DU BAC À EAU
1. Insérer la tige (A), fig. 18, du bac à eau (B) dans le
support (C) comme montré.
Fig. 15
Fig. 16
Fig. 17
Fig. 18
C
K
J
K
J
N
H
E
F
G
J
B
A
C
