Delta 23-710 - Page 34

34
Fig. 39
Fig. 35
Fig. 36
Fig. 37
Fig. 38

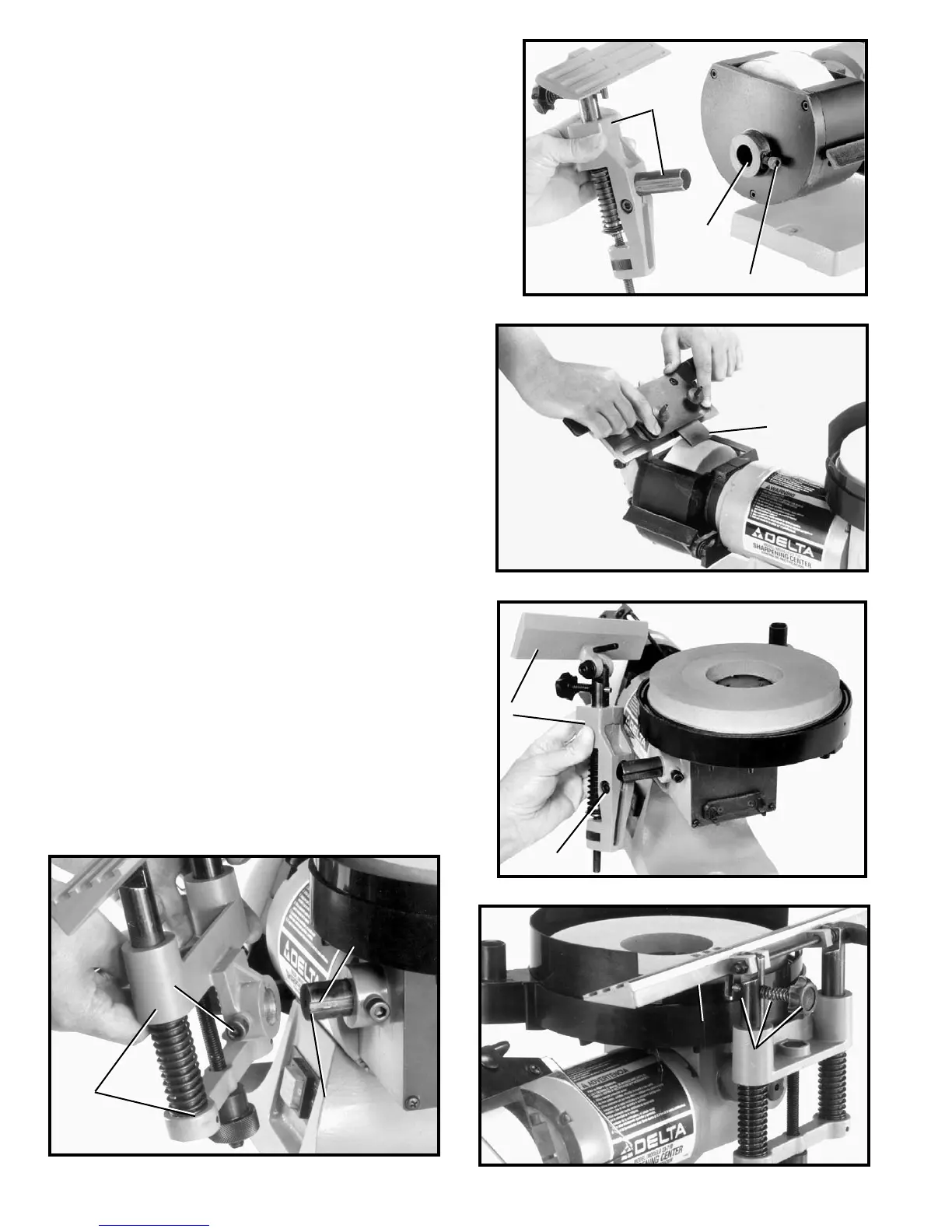

3. Retirer le porte-outil et la tige de montage (E), fig. 35,
du côté de la meule à eau de l’appareil et insérer la
tige du module du porte-outil dans le trou (F). Ser-
rer la vis (G) dans la rainure de la tige de montage.
Rechercher toutes les directives pertinentes aux
commandes et aux réglages du porte-outil sous la
rubrique « ASSEMBLAGE ET RÉGLAGE DU PORTE-
OUTIL ET PORTE-BÉDANE ».
4. La figure 36 illustre le meulage grossier d’un fer de
rabot (H) au moyen de la meule à sec.
MONTAGE DU PORTE-OUTIL COULISSANT
ACCESSOIRE FACULTATIF 23-715 À LA
MEULE À EAU
Le porte-outil coulissant 23-715 est offert comme acces-
soire du centre d’affûtage et sert principalement à affûter
les couteaux de raboteuses et de dégauchisseuses. Pour
assembler le porte-outil coulissant 23-715, procéder
comme suit :
1. Desserrer la vis (A), fig. 37, et retirer le module du
porte-outil et du porte-bédane (B) comme montré.
2. Fixer la base de la table du porte-outil coulissant (E),
fig. 38, à la tige de montage (A) et serrer la vis (F)
contre la rainure (G) pratiquée dans la tige.
3. Enfiler une rondelle plate, un ressort et une autre ron-
delle plate sur la vis du bouton d’inclinaison de la vis
comprise avec le porte-outil 23-715. Visser la vis et
le ressort d’inclinaison (H), fig. 39, dans le trou de la
tige gauche.
H
E
F
G
A
H
J
E
F
G
B
A
