Delta 23-710 - Page 39

39
Fig. 58
Fig. 59
Fig. 60
Fig. 62
Fig. 61
A
C
A
E
B
A
D
C
D
B

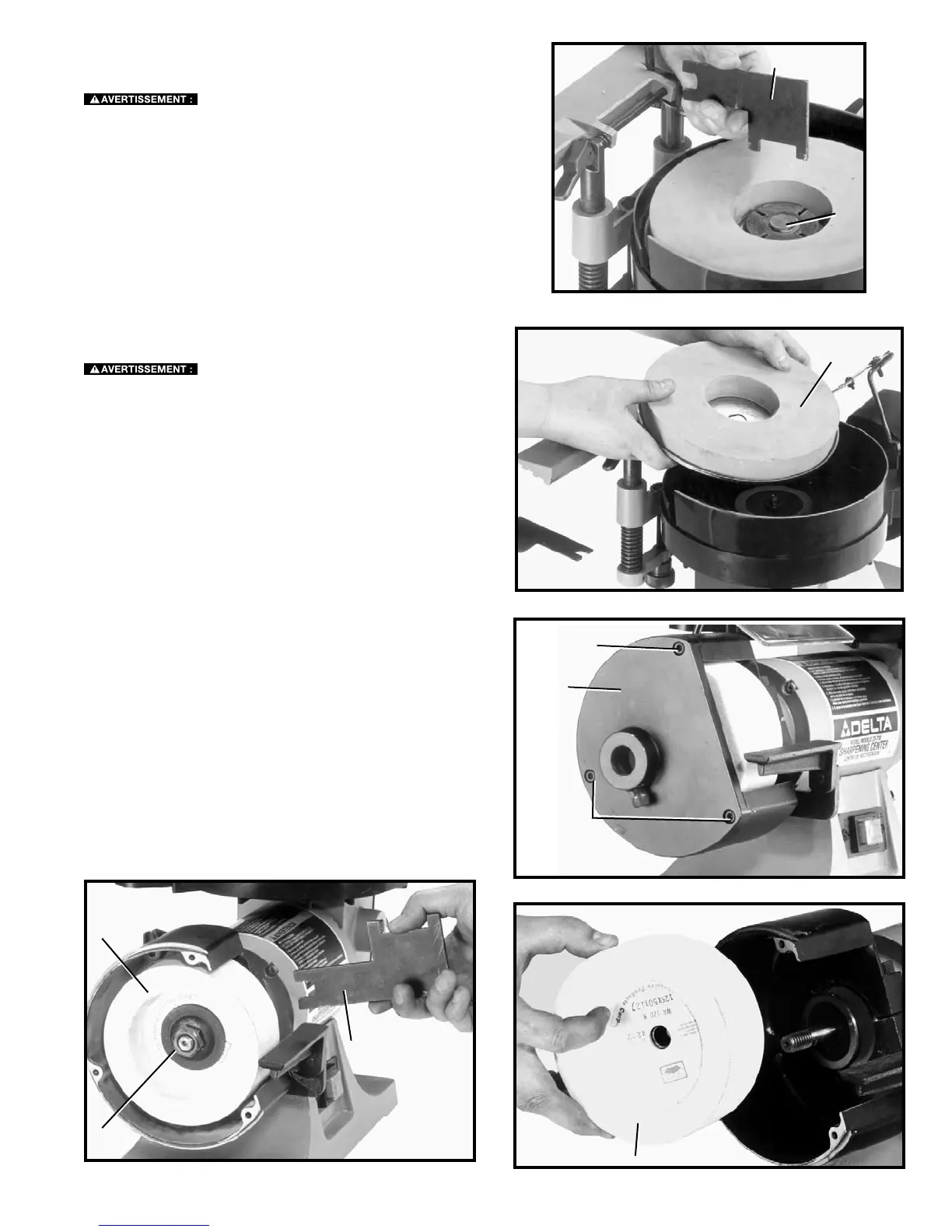

REMPLACEMENT D’UNE
MEULE À EAU
Pour réduire le risque de blessures cor-
porelles graves, éteindre l’outil et le débrancher avant
d’installer et de retirer tout accessoire, avant d'ajuster
ou de modifier les réglages ou lors de réparations. Un
démarrage accidentel peut provoquer des blessures.
1. Avec la clé (A), fig. 58, fournie, retirer l’écrou de blo-
cage (B) de la meule.
2. Retirer et remplacer la meule à eau (C) comme mon-
tré à la fig. 59.
REMPLACEMENT DE LA
MEULE À SEC
Pour réduire le risque de blessures cor-
porelles graves, éteindre l’outil et le débrancher avant
d’installer et de retirer tout accessoire, avant d'ajuster
ou de modifier les réglages ou lors de réparations. Un
démarrage accidentel peut provoquer des blessures.
1. Retirer trois vis (A), fig. 60, et le couvercle latéral (B).
2. Au moyen de la clé (C), fig. 61, fournie, retenir l’arbre
du moteur, logé du côté interne de la meule (D) pour
l’empêcher de tourner. Puis, retirer l’écrou (E) de la
meule. Utiliser une clé de 21 mm (13/16 po) (non four-
nie).
3. Retirer la meule (D), comme montré à la fig. 62.
