50
Fig. 15
Fig. 16
Fig. 17
Fig. 18
C
K
J
K
J
N
H
E
F
G
J
B
A
C

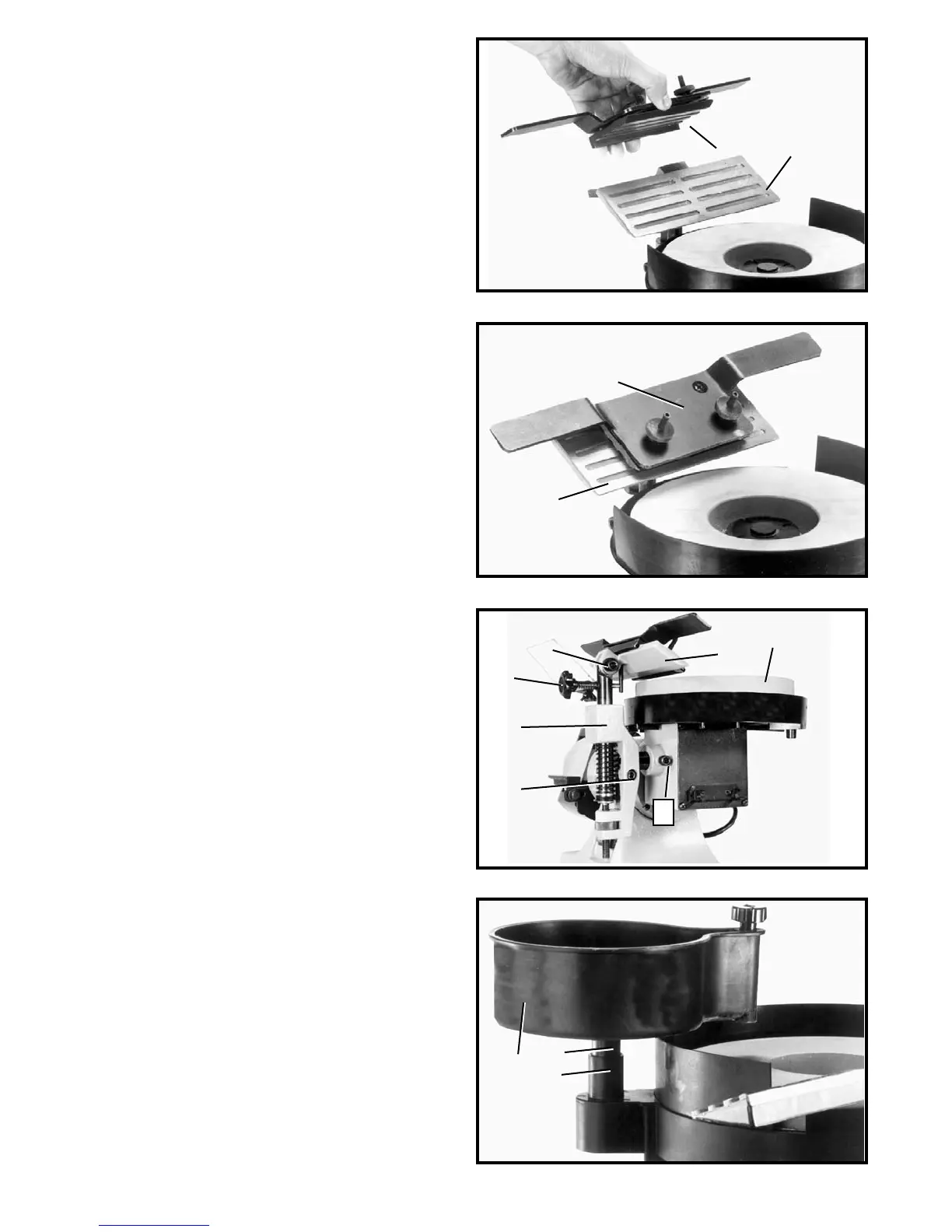

6. Coloque el sujetador de herramientas y cincel (K),
figura 15, en posición sobre la base (J).
7. La figura 16 muestra el sujetador de herramientas y
cincel (K) en posición sobre la base del soporte de
herramientas (J).
8. Para levantar o bajar el conjunto del sujetador de
herramientas y cincel (E), figura 17, consulte el PASO
5.
9. Para inclinar el sujetador de herramientas y cincel (J),
figura 17, de acuerdo al ángulo de la herramienta que
desea afilar, afloje el tornillo de sujeción (N) y gire la
perilla (H) según sea necesario. Después de determi-
nar el ángulo, ajuste el tornillo de fijación (N).
10. Para mover el sujetador de herramientas y cincel
(J), figura 17, hacia adentro o hacia afuera, afloje el
tornillo de fijación (C) y deslice el conjunto (E) en la
dirección que desee. Después de regular, ajuste el
tornillo (C).
11. Para nivelar la base del sujetador de herramientas y
cincel (J), figura 17, con el disco para esmerilar en
húmedo (G), afloje el tornillo (F) con la llave sumi-
nistrada, gire todo el conjunto de la base (E) hasta
que la base del sujetador de herramientas y cincel (J)
esté nivelada con el disco para esmerilar en húmedo
(G) y ajuste el tornillo (F).
ENSAMBLAJE Y AJUSTE DEL
TANQUE DE AGUA
1. Inserte el vástago (A), figura 18, del tanque de agua
(B) en el soporte (C), como se muestra.
