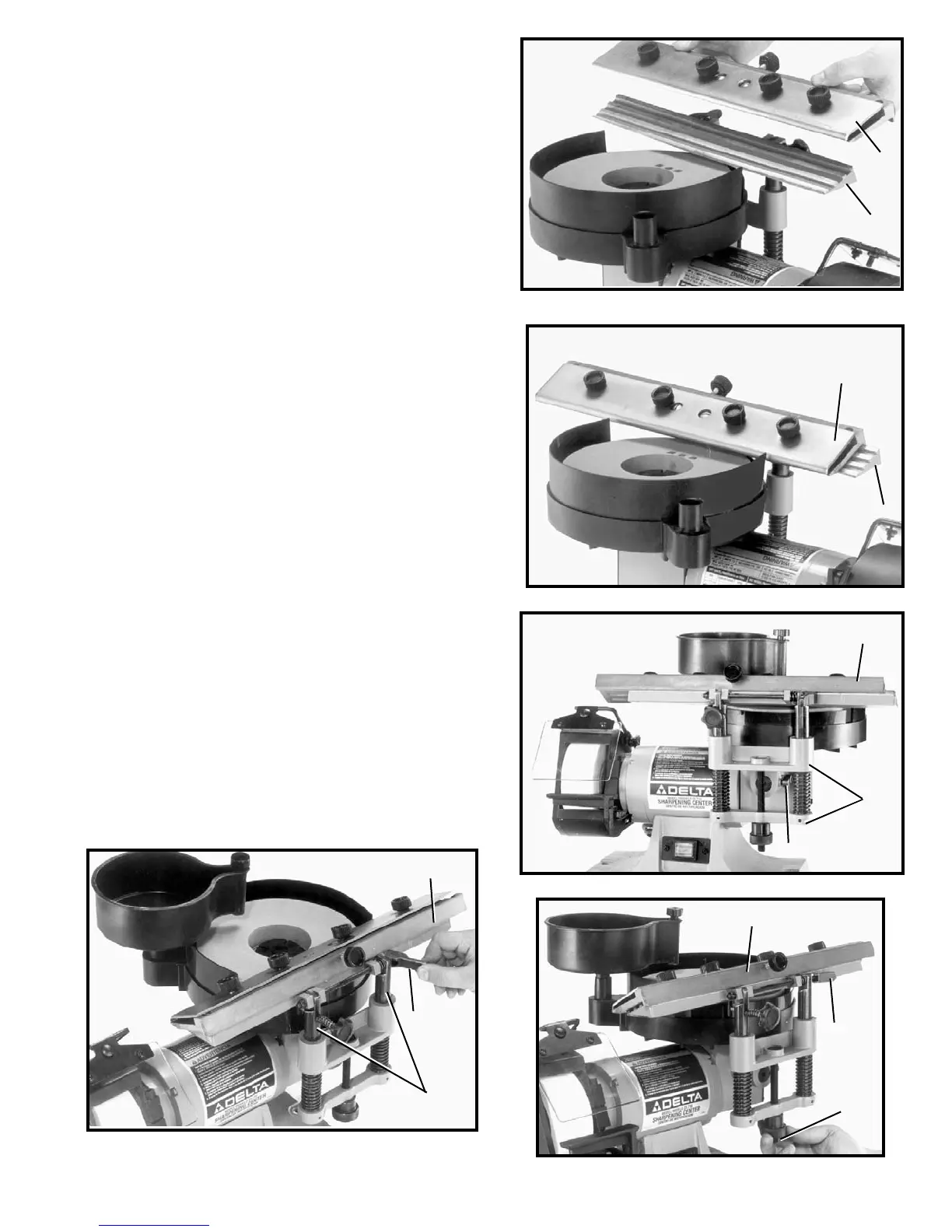

5. La figura 41 muestra el soporte de herramientas
deslizante (K) en posición sobre la base del soporte
de herramientas (J).
4. Coloque el soporte de herramientas deslizante (K),
figura 40, en posición sobre la base (J).
Fig. 44
6. Para nivelar el soporte de herramientas deslizante
(K), figura 42, con el disco para esmerilar en húmedo,
afloje el tornillo (L), gire toda la base del soporte de
herramientas (E) hacia la derecha o la izquierda hasta
que el soporte de herramientas (K) esté nivelado con
el disco para esmerilar en húmedo (G) y ajuste el tor-
nillo (F).
7. Para levantar el soporte de herramientas deslizante
(K), figura 43, mueva la palanca de sujeción (N) hacia
la derecha para destrabar los dos postes (M), como
se muestra. Gire la perilla (O), figura 44, en el sen-
tido de las agujas del reloj para levantar el soporte de
herramientas (K) o en sentido contrario para bajarlo.
Después de determinar la altura del soporte de her-
ramientas (K), mueva la palanca de sujeción (N) hacia
la izquierda a la posición de bloqueo.
