Step 7. FAUCet ASSeMBLY CONNeCtION tO SURFACe MOUNt
BOX (see Figure 7)
CAUTION
Do Not connect battery cable snap (A-3) to the battery holder at
this time.
1. Connect the polymer braided hose (A-4) from the spout body (A) to the
solenoid outlet adapter (N-1).
2. Connect the water supply line (ZC*) to the solenoid inlet adapter (N-2).
3. Remove the 2 lid screws (K) and open the surface mount box lid (G).
4. Connect the red and black solenoid wires (A-1 & A-2) to the solenoid (M).
NOTICE
The polarity marks are embossed on the white plastic body of the
solenoid (M).
The red wire (A-1) from the spout body (A) is connected to the “+” positive
terminal (M-1) on the solenoid.
The black wire (A-2) from the spout body (A) is connected to the “-” negative
terminal (M-2) on the solenoid.
5. Turn “ON” water supply (ZD*) and check for leaks at all polymer braided hose
connections and solenoid a” adapters (M-1 & M-2).
NOTICE
A 24” (61cm) solenoid and battery extension wire (RP - 061386A) (sold
separately), can be used to extend the red and black solenoid wires (A-1, A-2
& A-3).
A 20” (51cm) polymer braided hose (062032A) (sold separately) can be used
to extend the hoses, along with part (Q) a” union.
ÉtApe 7. RACCORDeMeNt De LASSeMBLAGe DU ROBINet À LA
BOÎte De MONtAGe eN SURFACe (voir la Figure 7)
ATTENTION
NE PAS connecter l’attache du câble de pile (A-3) au porte-piles à
ce moment.
1. Raccordez le tuyau tressé en polymère (A-4) du corps du bec (A) à
l’adaptateur de sortie du solénoïde (N-1).
2. Raccordez la conduite d’alimentation en eau (ZC *) à l’adaptateur
d’admission de l’électrovanne (N-2).
3. Retirez les deux (2) vis de couvercle (K) et ouvrez le couvercle du boîtier de
montage en surface (G).
4. Connectez les fils rouge et noir du solénoïde (A-1 et A-2) au solénoïde (M).
AVIS
Les marques de polarité sont en relief sur le corps en plastique blanc du
solénoïde (M).
Le fil rouge (A-1) du corps du bec (A) est connecté à la borne positive « + »
(M-1) sur le solénoïde.
Le fil noir (A-2) du corps du bec (A) est connecté à la borne négative « - »
(M-2) sur le solénoïde.
5. Ouvrez l’alimentation en eau (ZD *) « ON » et vérifiez pour des fuites à tous
les raccords de tuyau en polymère tressés et aux adaptateurs de solénoïde
de 4 po (M-1 et M-2).
AVIS
Un solénoïde de 61 cm (24 po) et un câble de rallonge de pile (RP-061386A) (vendu individuellement) peuvent être utilisés pour rallonger les câbles
de solénoïde rouge et noir (A-1, A-2 et A-3).
Un tuyau de polymère tressé de 51 cm (20 po) (vendu individuellement) peut être utilisé pour étendre les tuyaux, avec le raccord de 3/8 po (Q).
pASO 7. CONeXIÓN DeL MeCANISMO DeL pICO A LA CAJA De MONtAJe SUpeRFICIAL (ver Figura 7)
ATENCIÓN
NO conecte el cable de la batería (A-3) al soporte de la batería en este momento.
1. Conecte la manguera de polímero trenzada (A-4) del cuerpo del pico (A) al adaptador de salida del solenoide (N-1).
2. Conecte la línea de suministro de agua (ZC*) al adaptador de entrada del solenoide (N-2).
3. Remueva los 2 tornillos de la tapa (K) y abra la tapa de la caja de montaje superficial (G).
4. Conecte los cables rojo y negro del solenoide (A-1 y A-2) al solenoide (M).
Las indicaciones de polaridad están grabadas en el cuerpo de plástico blanco del solenoide (M).
El cable rojo (A-1) del cuerpo del pico (A) se conecta al terminal positivo “+” (M-1) del solenoide.
El cable negro (A-2) del cuerpo del pico (A) se conecta al terminal negativo “-” (M-2) del solenoide.
5. Abra el suministro de agua (ZD*) y verifique que no haya fugas en todas las conexiones de la manguera de polímero trenzada y en los adaptadores de
3/8” del solenoide (M-1 y M-2).
Se puede usar un cable de extensión de 24” (61cm) para la batería y el solenoide (RP - 061386A) (vendido por separado) para extender los cables
rojo y negro del solenoide y el de la batería (A-1, A-2 y A-3).
Se puede usar una manguera de polímero trenzada de 20” (51 cm) (062032A) (se vende por separado) para extender las mangueras, junto con la
pieza de unión (Q) de 3/8.

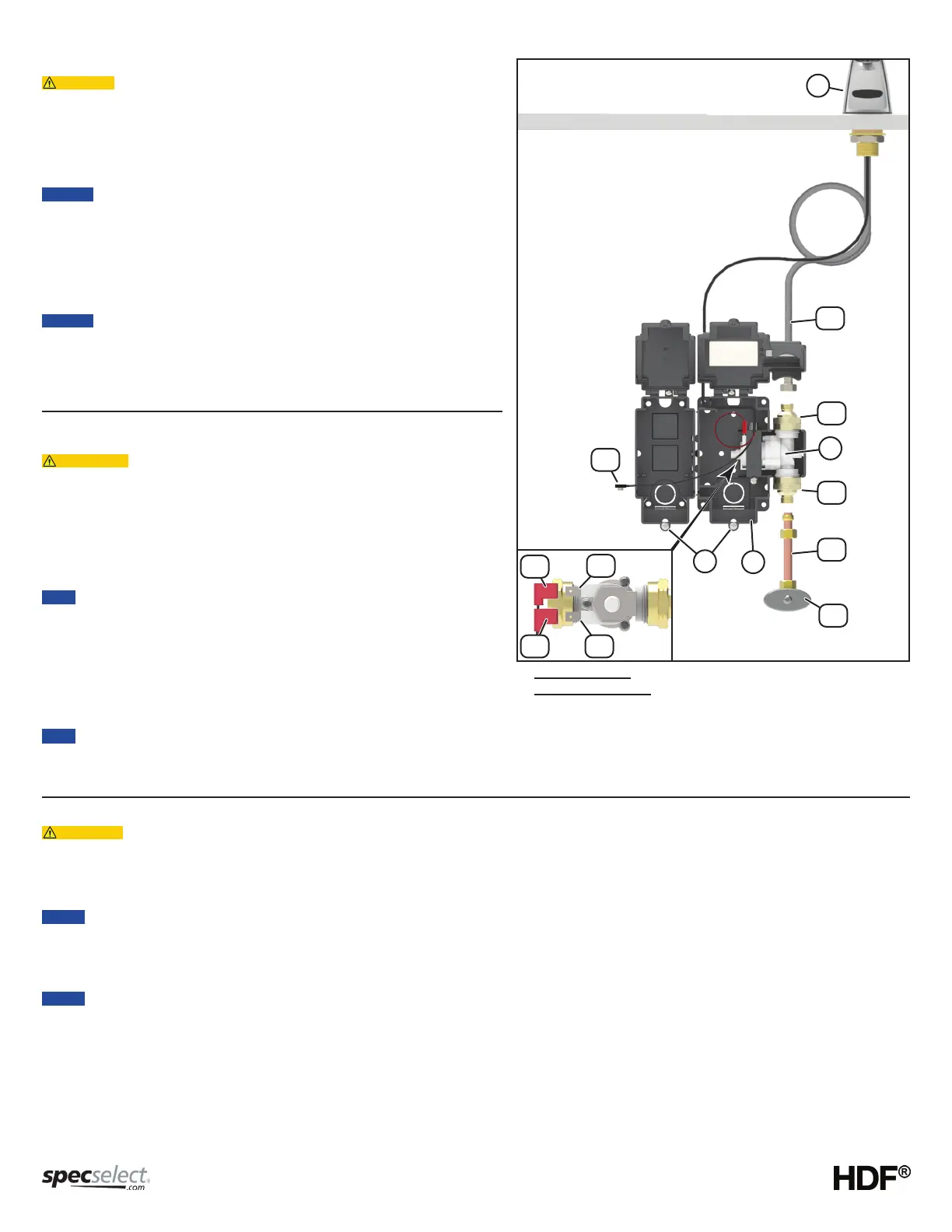

Figure 7
* Supplied by others
Fourni par d’autres
Suministrado por otros
A-3
M
A
A-4
ZC*
+
-
A-1
A-2
M-2
M-1
N-2
N-1
ZD*
K
G
