Step 2. SINK/COUNteR tOp pRepARAtION
(see Figure 2)
1. Mark and drill sink/counter top for the appropriate hole pattern based on the
model being installed, see Figure 2.
ÉtApe 2. pRÉpARAtION De L’ÉVIeR / DU COMptOIR
(voir la Figure 2)
1. Marquez et percez les trous dans l’évier / le comptoir selon le motif de trous
approprié du modèle à installer, voir la figure 2.
pASO 2. pRepARACIÓN De LAVABO/MeSADA
(ver Figura 2)
1. Marque y taladre el lavabo/mesada siguiendo el patrón de orificio apropiado
según el modelo que se esté instalando, consulte la Figura 2.
Step 3. 590-tF HDF SeRIeS INStALLAtION (see Figure 3)
1. Remove and recycle the protective cardboard sleeve (C).
2. Install the spout gasket (B) onto the spout body (A) and insert them into the
hole in the countertop/sink.
3. Secure the spout body (A) to countertop/sink using the washer (D), lock nut
(E).
The use of clear silicone sealant (ZA*) is recommended between the
spout gasket (B) and counter/sink to prevent water from leaking beneath
counter.
DO NOT over-tighten the lock nut (E) to avoid component
damage.
ÉtApe 3. INStALLAtION DU ROBINet De SÉRIe 590-tF HDF
(voir la Figure 3)
1. Retirez et recyclez le manchon de protection en carton (C).
2. Installez le joint du bec (B) sur le corps du bec (A) et insérez-les dans le trou
du comptoir / évier.
3. Fixez le corps du bec (A) au comptoir / à l’évier à l’aide de la rondelle (D) et
du contre-écrou (E).
L’utilisation d’un agent d’étanchéité de silicone transparent (ZA *) est
recommandé entre le joint d’étanchéité du bec (B) et le comptoir / évier pour
empêcher l’eau de fuir sous le comptoir.
Pour éviter d’endommager des composants, NE PAS serrer
excessivement l’écrou de blocage (E).
pASO 3. INStALACIÓN De LA SeRIe 590-tF HD (ver Figura 3)
1. Remueva y recicle la funda protectora de cartón (C).
2. Instale la junta del pico (B) en el cuerpo del pico (A) e insértelos en el orificio de la mesada/lavabo.
3. Asegure el cuerpo del pico (A) a la mesada/lavabo con la arandela (D), la contratuerca (E).
Se recomienda el uso de sellador de silicona transparente (ZA*) entre la junta del pico (B) y la mesada/lavabo para evitar que el agua se filtre por
debajo de la mesada.
NO apriete demasiado la contratuerca (E) para evitar daños a los componentes.

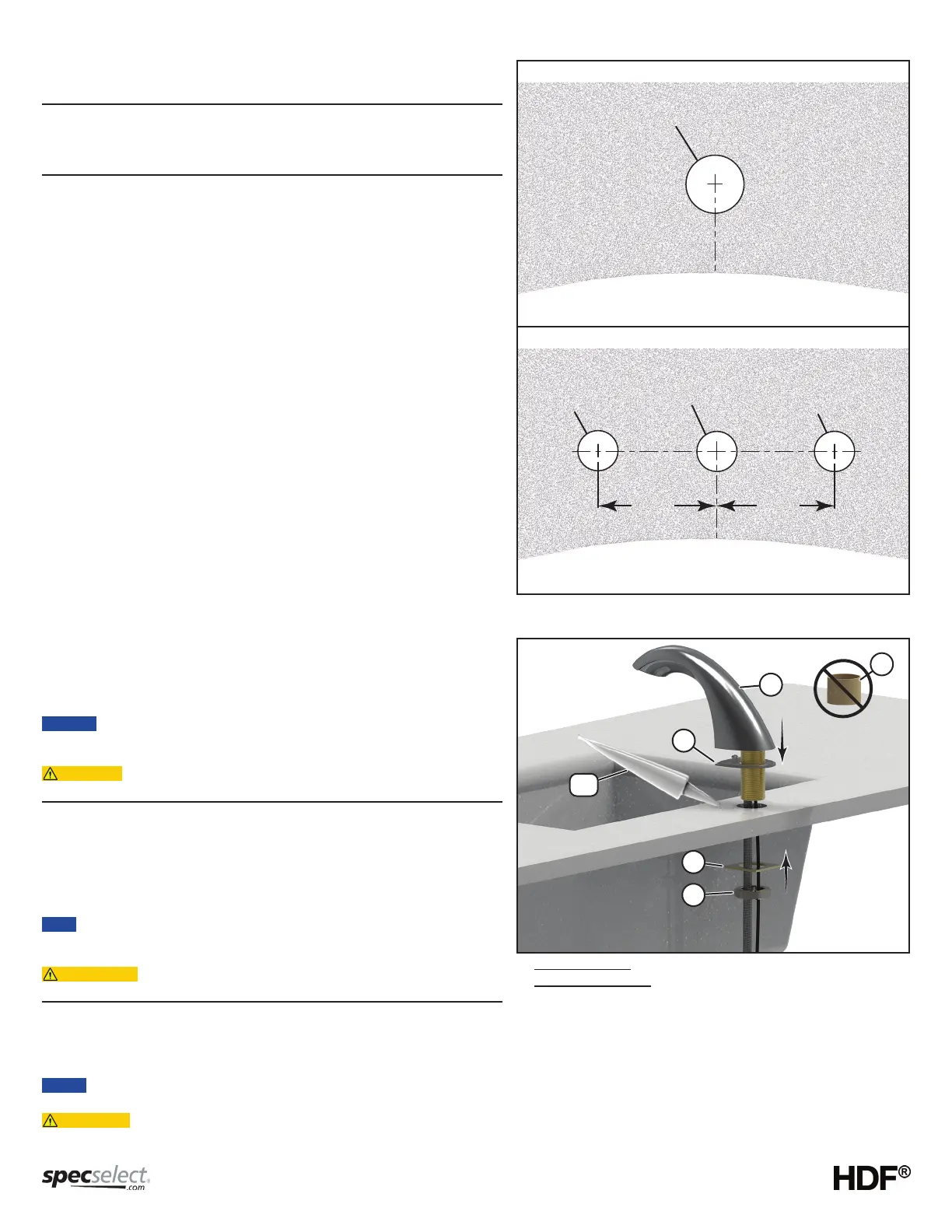

Figure 2
Max. Ø 1.0”
(25mm)
Sink
Évier
C
L
2.0”
(51mm)
2.0”
(51mm)
Sink
Évier
C
L
Max. Ø 1.0”
(25mm)
Max. Ø 1.0”
(25mm)
Max. Ø 1.0”
(25mm)
591-TF HDF Series/Série/Serie
590-TF HDF Series/Série/Serie
Figure 3
* Supplied by others
Fourni par d’autres
Suministrado por otros
ZA*
C
A
E
D
B
