Step 4. 591-tF HDF SeRIeS INStALLAtION (See FIGURe 4)
1. Remove and recycle the protective cardboard sleeve (C).
2. Slide the gasket (B) onto the spout body (A).
3. Align the anti-rotation pin (V-1) on the coverplate (V) with the hole in the
spout body (A) and secure the coverplate (V) to the spout body (A) using the
lock nut (E).
Washer (D) is not used on the 591-TF HDF Series.
4. Install the gasket (W) onto the coverplate (V).
5. Secure the spout and coverplate assembly to countertop/sink using the
washers (X & Y) and nut (Z) onto the coverplate studs (V-2).
The use of clear silicone sealant is recommended between the gasket
(W) and counter/sink to prevent water from leaking beneath counter.
DO NOT over-tighten the nuts to avoid component damage.
ÉtApe 4. INStALLAtION DU ROBINet De SÉRIe 591-tF HDF
(VOIR LA FIGURe 4)
1. Retirez et recyclez le manchon de protection en carton (C).
2. Faites glisser le joint (B) sur le corps du bec (A).
3. Alignez la goupille anti-rotation (V-1) sur la plaque de recouvrement (V) avec
le trou du corps du bec (A) et fixez la plaque de recouvrement (V) au corps
du bec (A) à l’aide du contre-écrou (E).
La rondelle (D) n’est pas utilisée sur les modèles de la Série 591-TF HDF.
4. Installez le joint (W) sur la plaque de recouvrement (V).
5. Fixez le bec et l’ensemble de plaque de recouvrement sur le comptoir / l’évier
à l’aide des rondelles (X et Y) et l’écrou (Z) sur les goujons de la plaque de
recouvrement (V-2).
L’utilisation d’un agent d’étanchéité de silicone transparent est
recommandé entre le joint (W) d’étanchéité et le comptoir / l’évier pour
empêcher l’eau de fuir sous le comptoir.
Pour éviter d’endommager des composants, NE PAS serrer excessivement les écrous.
pASO 4. INStALACIÓN De LA SeRIe 591-tF HDF (VeR FIGURA 4)
1. Remueva y recicle la funda protectora de cartón (C).
2. Deslice la junta (B) sobre el cuerpo del pico (A).
3. Alinee la clavija antirrotación (V-1) en la cubierta protectora (V) con el orificio en el cuerpo del pico (A) y asegure la cubierta protectora (V) al cuerpo
del pico (A) con la tuerca de contratuerca (E).
La arandela (D) no se usa en la serie 591-TF HDF.
4. Instale la junta (W) en la cubierta protectora (V).
5. Asegure el mecanismo del pico y la cubierta protectora a la mesada/lavabo colocando las arandelas (X y Y) y las tuercas (Z) en los pernos de la
cubierta protectora (V-2).
Se recomienda el uso de sellador de silicona transparente entre la junta (W) y la mesada/lavabo para evitar que el agua se filtre por debajo de la
mesada.
NO apriete demasiado las tuercas para evitar daños a los componentes.
X
ZA*
A
E
V
B
V-2
V-1
Y
Z
W
C
D

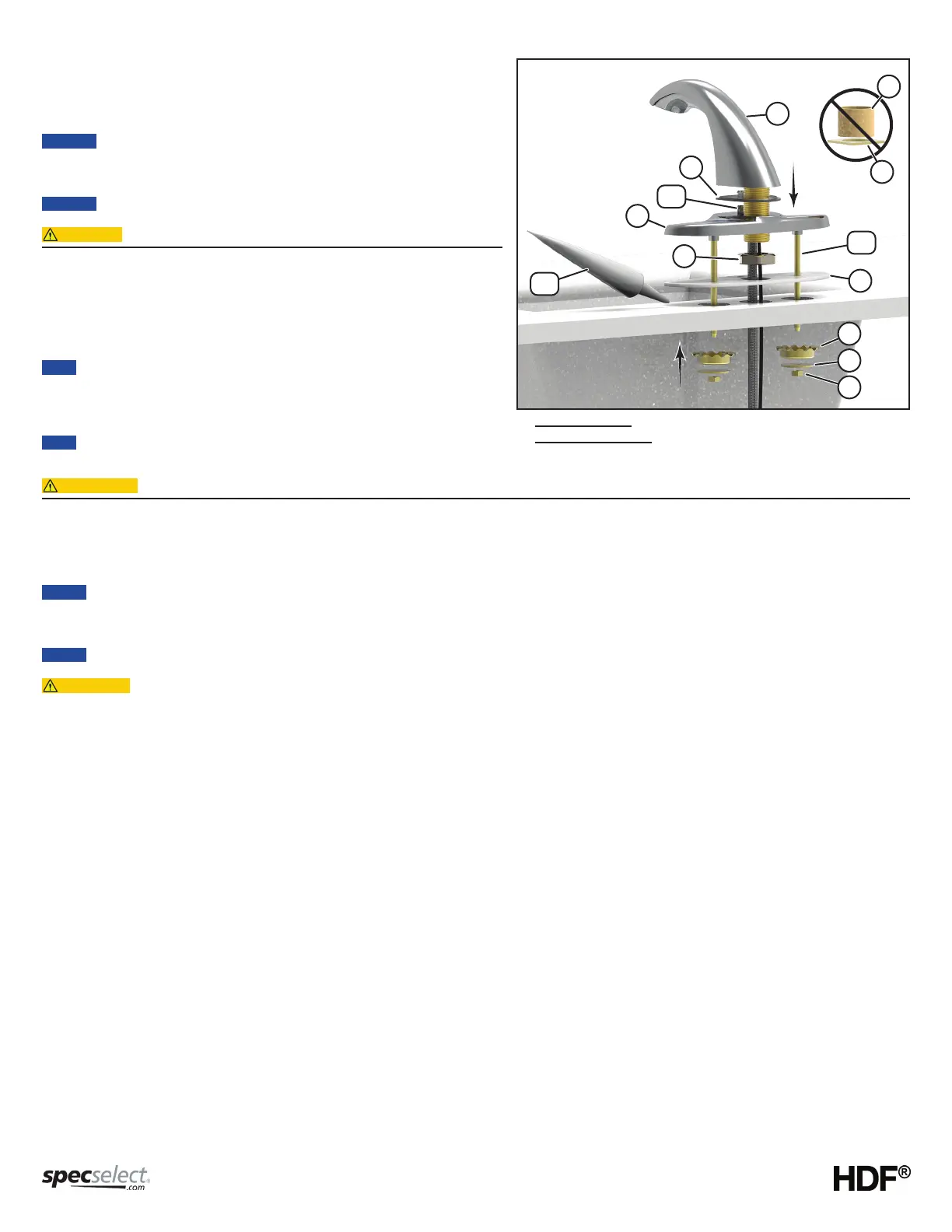

Figure 4
