Instalación de la Serie 18 - Unidades Sencillas
Instalación de Accesorios del Módulo de la Regadera a Chorro
Jetted Shower XO
®

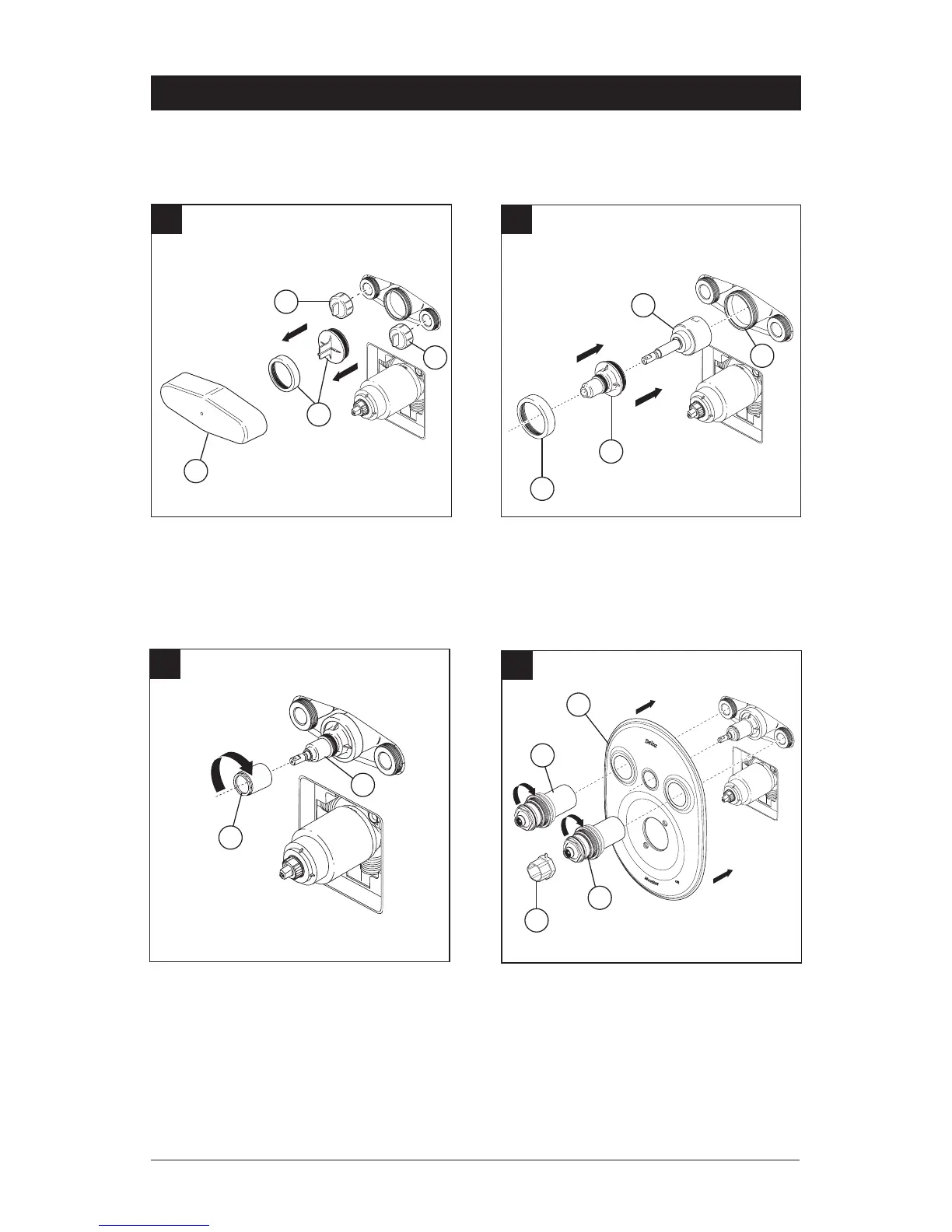

Cierre los suministros de agua. Quite
el protector de yeso (1), las tapas de prueba
(2), el capuchón y la tapa de prueba (3) del
cuerpo.
Instale el cartucho (1) en el cuerpo (2).
Deslice la manga (3) sobre la espiga del
cartucho y en el cuerpo. Fije con el capuchón
(4). Asegure que el capuchón esté
apretado fijamente.
A.
B.
2
2
3
1
2
4
3
Enrosque la manga del accesorio (1) en la
manga enroscada (2). Apriete fijamente con una
llave de tuercas.
C.
2
1
Coloque la chapa de cubierta ovalada (1)
sobre el cuerpo del modulo del chorro de
agua. Enrosque los ensambles de la manga
del chorro (2) en el modulo del chorro de
agua. Use una llave de tuercas (3) para
apretar los ensambles de la manga.
AVISO: APRIETE HASTA QUE LA CHAPA
DE CUBIERTA QUEDE PLANA CONTRA
LA PARED. NO APRIETE DEMASIADO.
D.
3
1
2
1
2
