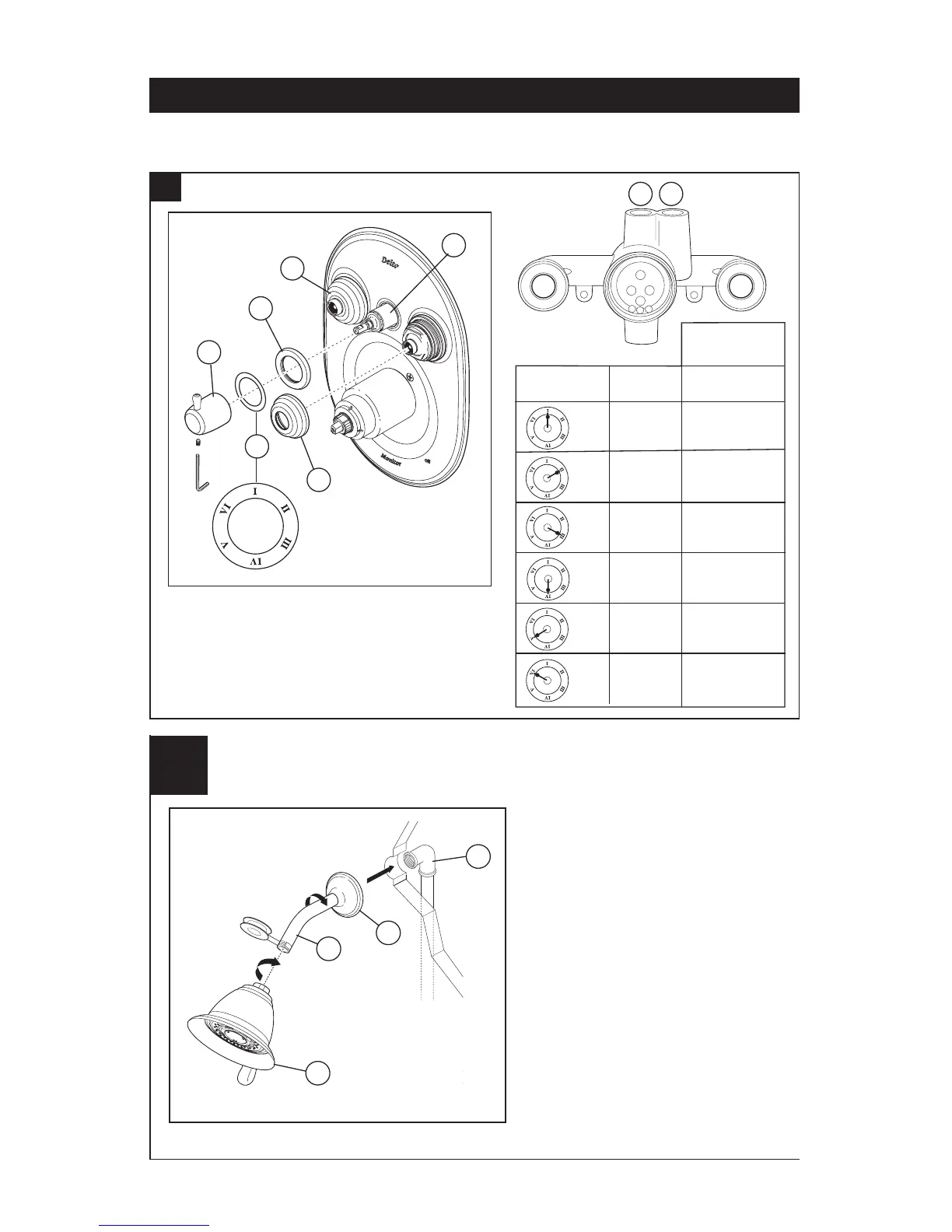

Instalación de la Cabeza de la Regadera
Instalación de la Serie 18 - Unidades Sencillas
Conecte la toma de salida de agua
superior (1) al brazo de la regadera (2)
con los accesorios apropiados. Para
prevenir daño al acabado del brazo
de la regadera, introduzca el extremo
que va hacia la pared del brazo de la
regadera dentro del reborde (3) antes
de atornillar el brazo en la conexión de
la tubería vertical. Aplique cinta para
plomero a los enrosques de la tubería.
No apriete demasiado la cabeza de la
regadera (4).
Instalación de Accesorios del Módulo de la Regadera a Chorro
Jetted Shower XO
®
Ensamble la etiqueta (1) en el aro del accesorio
(2). Deslice el aro del accesorio en la manga
(3) hasta que quede en el fondo de la chapa de
cubierta. Instale la manija (4) en la espiga, apri-
ete el tornillo de ajuste para fijar. Enrosque los
ensambles del capuchón (5).
E.
2
3
1 2
33
1
4
5
5
3
2
1
4
1
Posición de
la manija
1 y 2
2
2 y 3
3
1 y 3
Abra los
puertos
VI
V
IV
III
II
I
Abra los
puertos
Cartucho no-
compartido
1
N/A
2
N/A
3
N/A
