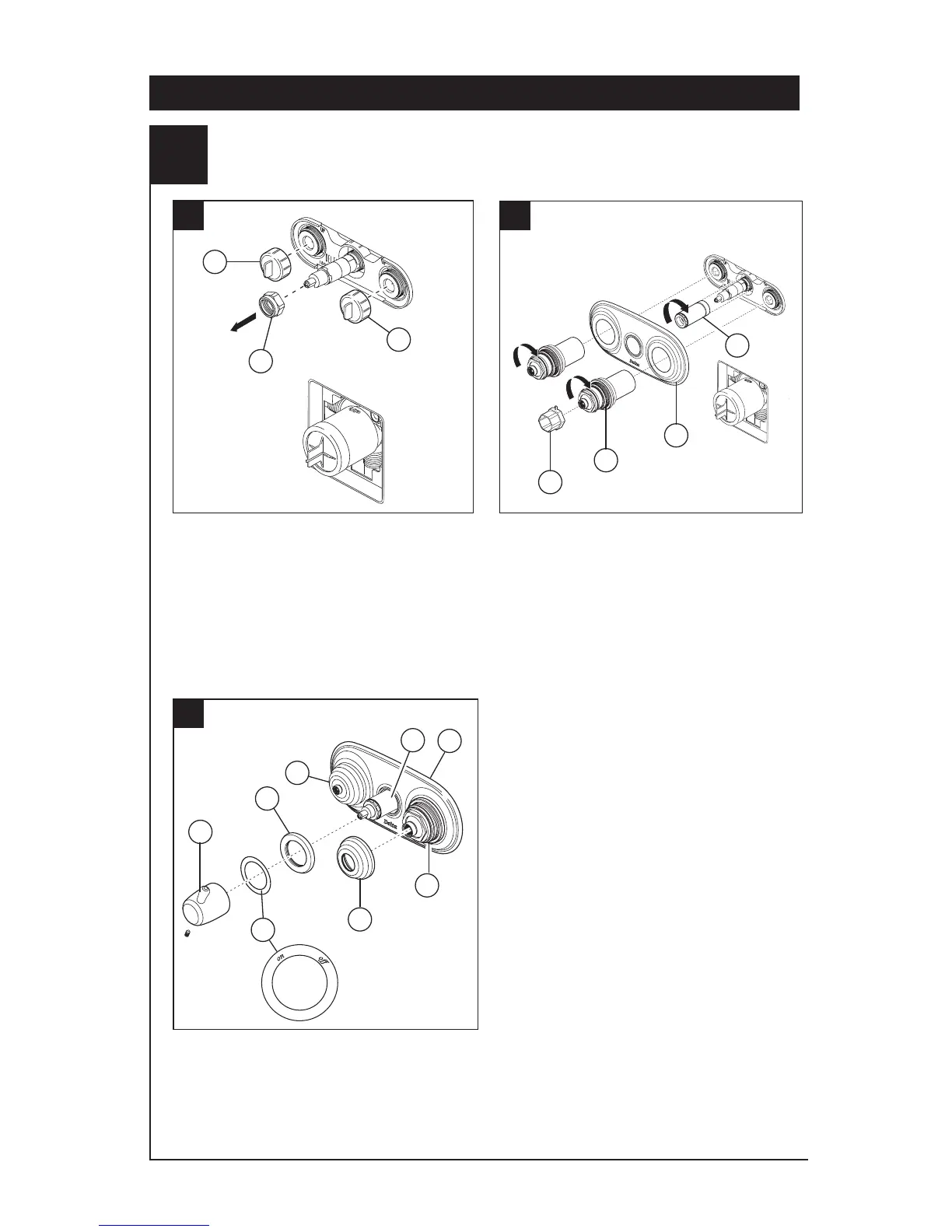

Installation des éléments de finition du module de gicleurs
Jetted Shower
MC
Interrompez l’alimentation en eau.
Desserrez les capuchons d’essai (1) et
retirez-les du corps. Si vous n’installez pas
l’appareil dans une paroi mince, vous pouvez
retirer le protecteur complètement. Retirez
l’écrou à portée sphérique (2) du corps.
Vissez le manchon (1) sur le corps en laiton.
Serrez-le avec la clé. Placez la plaque de fini-
tion ovale (2) sur le module de gicleurs. Vissez
les manchons de gicleur (3) sur le module
de gicleurs. Utilisez la clé (4) pour serrer les
manchons. ATTENTION : PRENEZ GARDE
DE TROP SERRER. SERREZ JUSQU’À CE
QUE LA PLAQUE DE FINITION SOIT BIEN
APPUYÉE CONTRE LE MUR.
3
Installation – Série 18 - Appareils en deux pièces
Placez l’étiquette off/on (1) sur l’anneau de fini-
tion (2). Faites glisser l’anneau de finition sur
le manchon (3) jusqu’à ce qu’il s’appuie sur la
plaque de finition (4). Montez la manette (5)
sur la tige. Fixez-la en serrant la vis de calage.
Montez les enjoliveurs (6) sur les manchons
de giclage (7).
