Installation des éléments de finition du module de gicleurs
Jetted Shower XO
®
Installation – Série 18 - Appareils en deux pièces
4

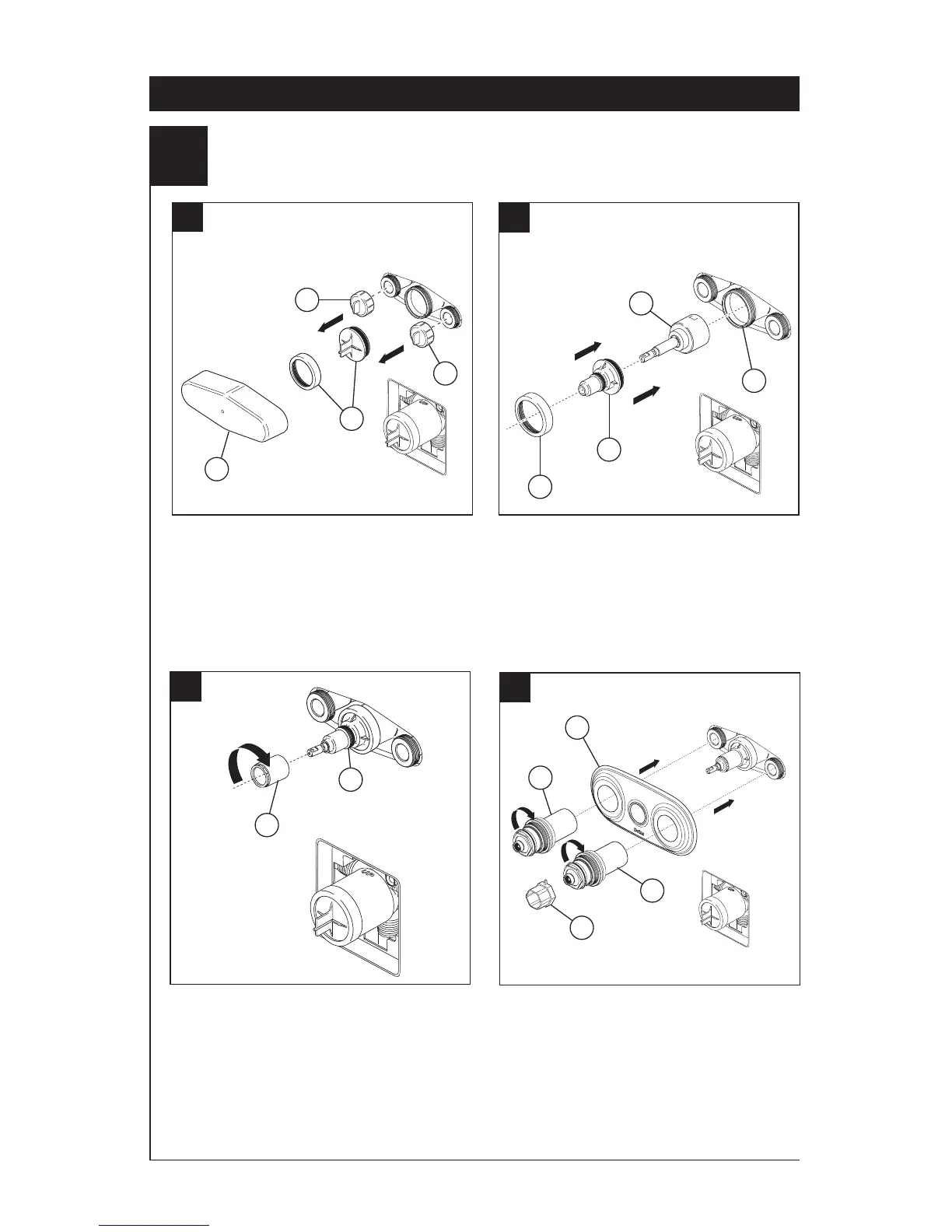

Interrompez l’alimentation en eau.
Retirez le protecteur (1), les capuchons
d’essai (2), l’écrou du chapeau et le
capuchon d’essai (3) du corps.
Montez la cartouche (1) dans le corps (2).
Faites glisser le manchon (3) sur la tige de
la cartouche et sur le corps, puis fixez-le à
l’aide du chapeau (4). Serrez le chapeau
solidement.
A.
B.
2
2
3
1
2
4
3
Vissez le manchon de finition (1) sur le
manchon fileté (2). Serrez solidement avec
la clé.
C.
2
1
Placez la plaque de finition ovale (1) sur le
module de gicleurs. Vissez les manchons de
gicleur (2) sur le module de gicleurs. Utilisez
la clé (3) pour serrer les manchons.
ATTENTION – SERREZ JUSQU’À CE QUE
LA PLAQUE DE FINITION SOIT BIEN
APPUYÉE CONTRE LE MUR. PRENEZ
GARDE DE TROP SERRER.
D.
3
1
2
1
2
