Installation – Série 18 - Appareils en deux pièces

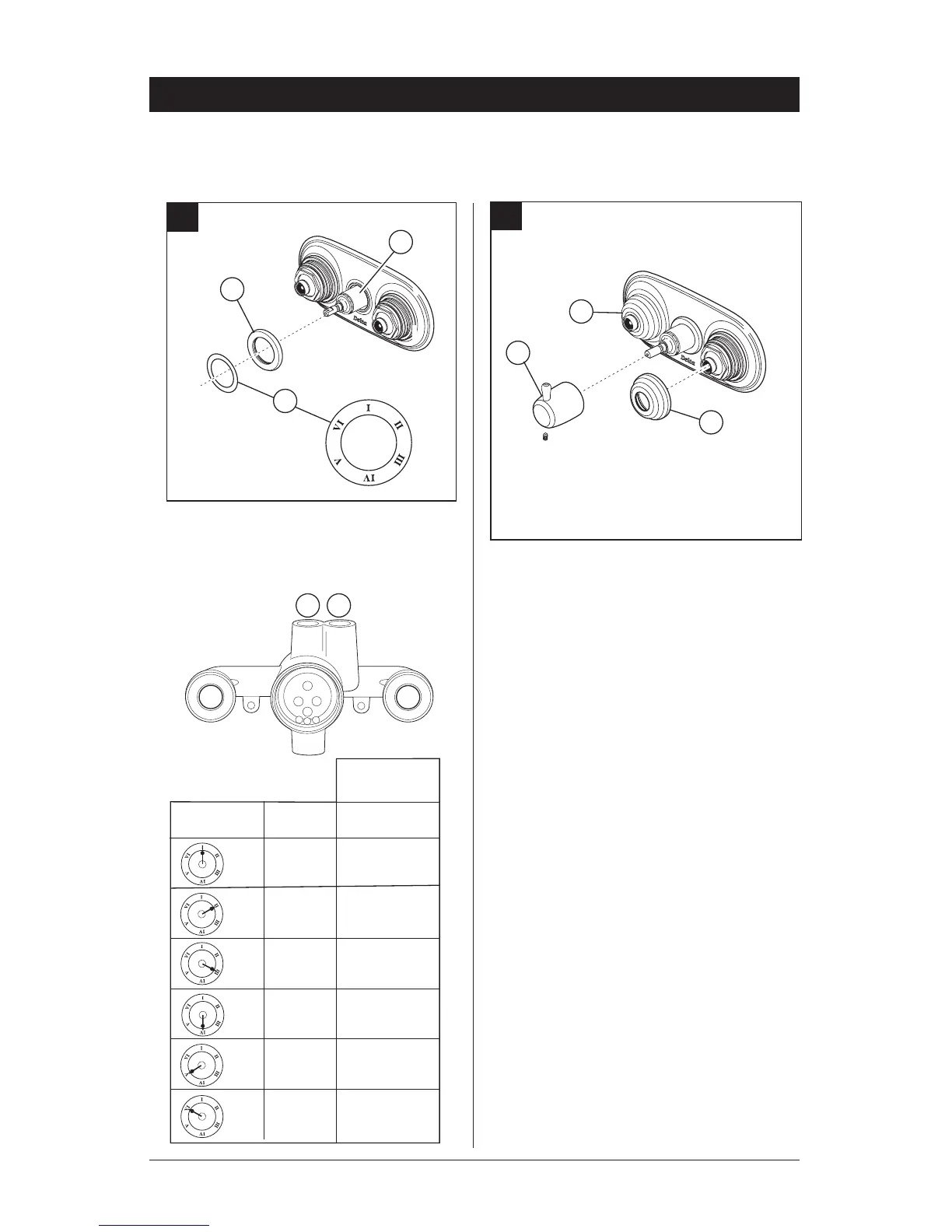

Installation des éléments de finition du module de gicleurs
Jetted Shower XO
®
F.
Placez la manette (1) sur la tige et serrez la vis
de calage. Vissez les chapeaux (2) sur les
manchons de gicleur.
1
Placez l’étiquette (1) sur l’anneau de finition
(2). Faites glisser l’anneau de finition sur le
manchon (3) jusqu’à ce qu’il s’appuie sur la
plaque de finition.
1
E.
2
5
3
2
2
1 2
3
3
1
