Delta RPI-M15A

AC配線完成後使用者須於控制面板上選擇相對應的AC接線方式，以確保機子能正
確判讀電壓。設定方式請參考5.2.7.3 Install Settings。

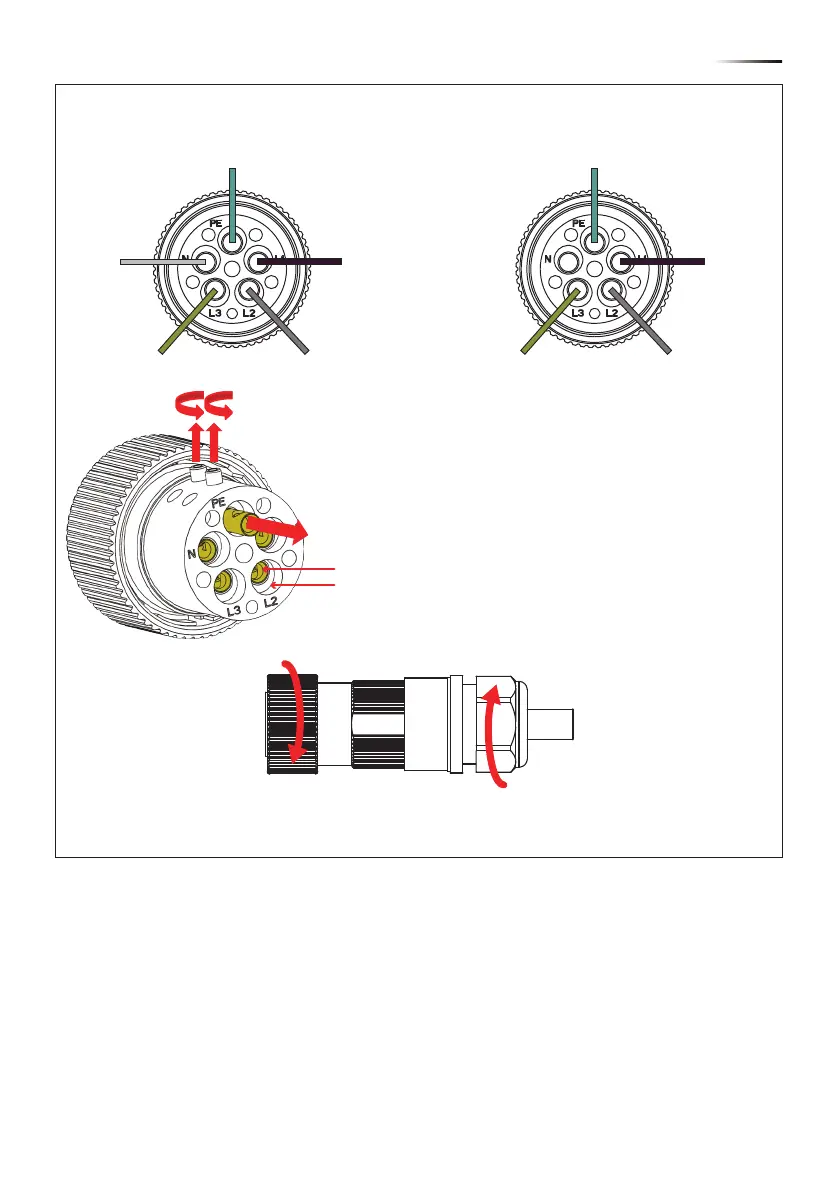

圖4-4 AC接頭配線圖(續)
5. 先擰緊B接頭後，再擰緊A接頭固定電線。
4. 將B接頭配線後依據線徑選擇適當的銅套。
Terminal + Conduit：電纜範圍5.2mm
2
~10.0mm
2
如果線材的尺寸是14mm
2
~22mm
2
,
請鬆開端子上的螺絲並將套管移除。
3P4W 電網系統的配線：
3 相配備 5 線路 (L1、L2、L3、N) + PE
3P3W 電網系統的配線：
3 相配備 4 線路 (L1、L2、L3) + PE
Conduit
Terminal
L1
L2L3
N
PE
L1
L2L3
PE
A
B
連接至AC之電壓必須符合下列規範：
三相三線：
L1-L2: 400 Vac
± 10%
L1-L3: 400 Vac ± 10%
L2-L3: 400 Vac ± 10%
三相四線：
L1-N: 230 Vac ± 10%
L2-N: 230 Vac ± 10%
L3-N: 230 Vac ± 10%
119
配線
