Delta RPI-M15A

4.4. 通訊介面之連接
RPI-M15A/ M20A機種之通訊模組請參考圖4-6。
此模組提供VCC、RS-485、dry contact、以及EPO等不同功能之連接端子。

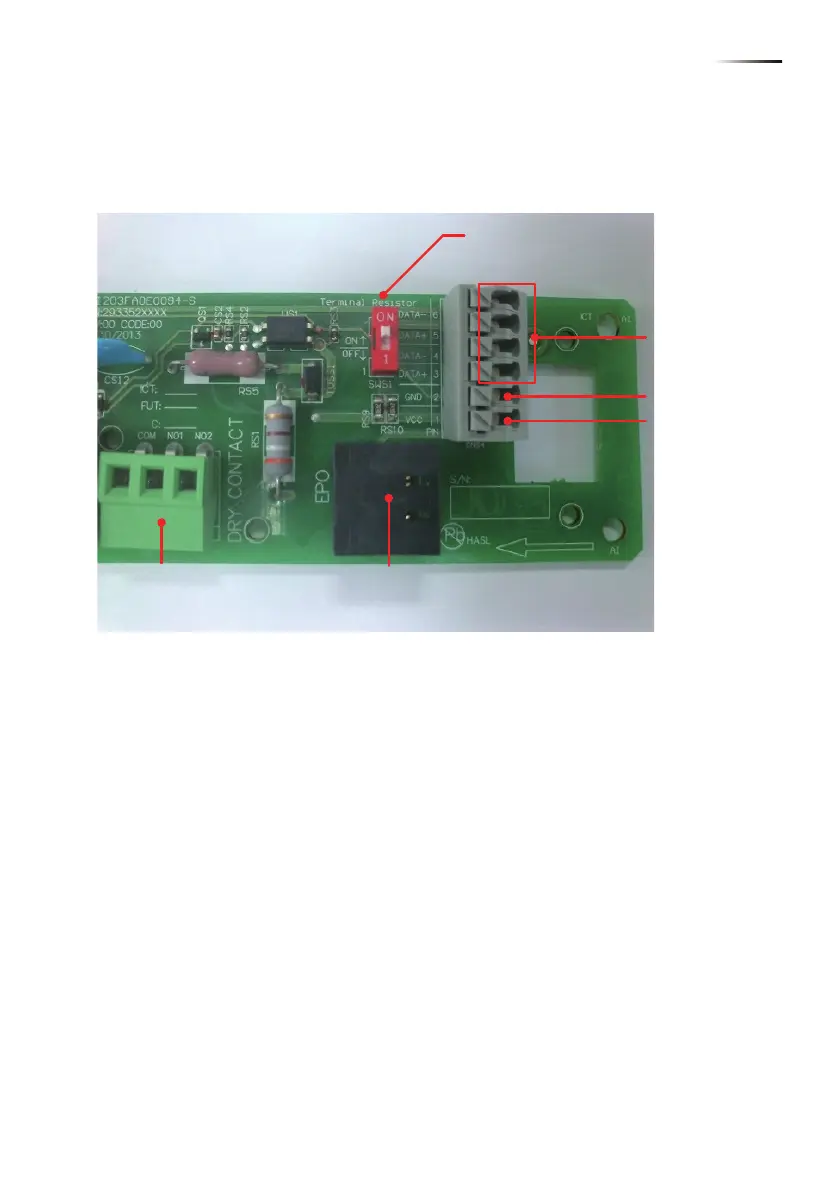

圖4-6 通訊模組示意圖
Terminal Resistor
Dry contact
(3A / 28V)
RS-485
VCC
GND
+
-
+
-
EPO
(Emergency Power off)
121
配線
