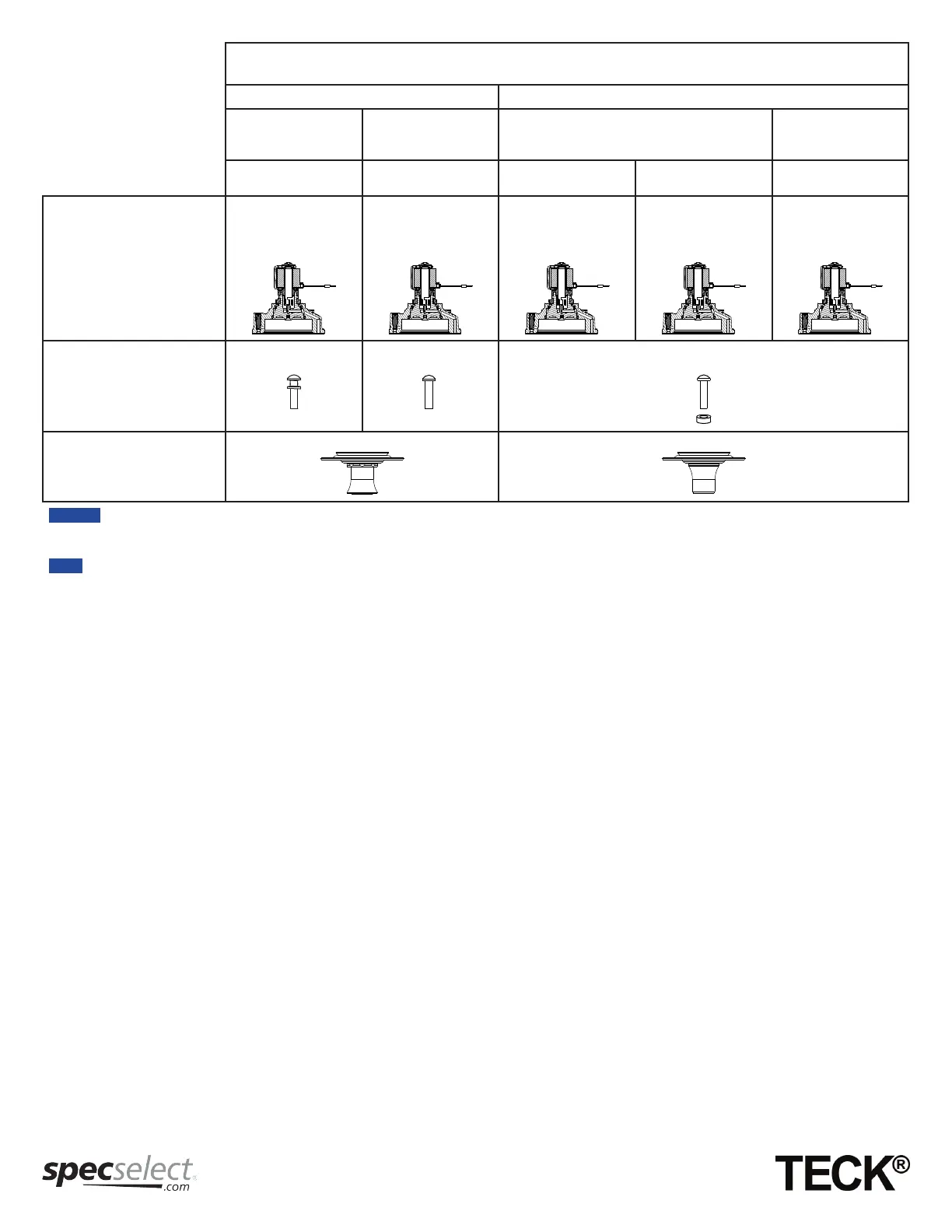

Table 1 - Cap/Pin/Diaphragm Configuration Table
Tableau 1 – Table de Configuration du Capuchon/Tige/Diaphragme
Urinal/Urinoir Water Closet/ Toilette
*Fixed /
*Non Réglable
Adjustable /
Ajustable
*Fixed /
*Non Réglable
Adjustable /
Ajustable
**0.5 Lpf
(0.125 gpf)
1.9 Lpf
(0.5 gpf)
**4.2 Lpf
(1.1 gpf)
**4.8 Lpf
(1.27 gpf)
6.0 Lpf
(1.6 gpf)
Cap/Solenoid & Regulating
Screw Assembly
(includes Cap, Solenoid,
Regulating Screw)
Ensemble Capuchon,
Solénoïde et Vis de Réglage
(inclus capuchon, solénoïde et
vis de réglage)
061353A
061356A 061354A 061355A 061325A
Poppet Pin
Tige Clapet
062025A
Diaphragm Assembly
Ensemble Guid/Diaphragme
Must use all noted components listed in Table 1 to ensure correct flush volumes.
* Fixed models have epoxy in the adjustment screw.
** WaterSense
®
compliant when paired with a WaterSense fixture rated for the same flush volume.
Utiliser toutes les composantes identifiées au tableau 1 pour obtenir un volume de chasse approprié.
* La vis de réglage des modèles non-réglable est immobilisée par une résine époxy.
** Conforme à la norme WaterSense lorsque combiné à un appareil sanitaire approuvé WaterSense
®
pour le même volume de chasse.
Page - 14 of 25
213631, Rev. A
