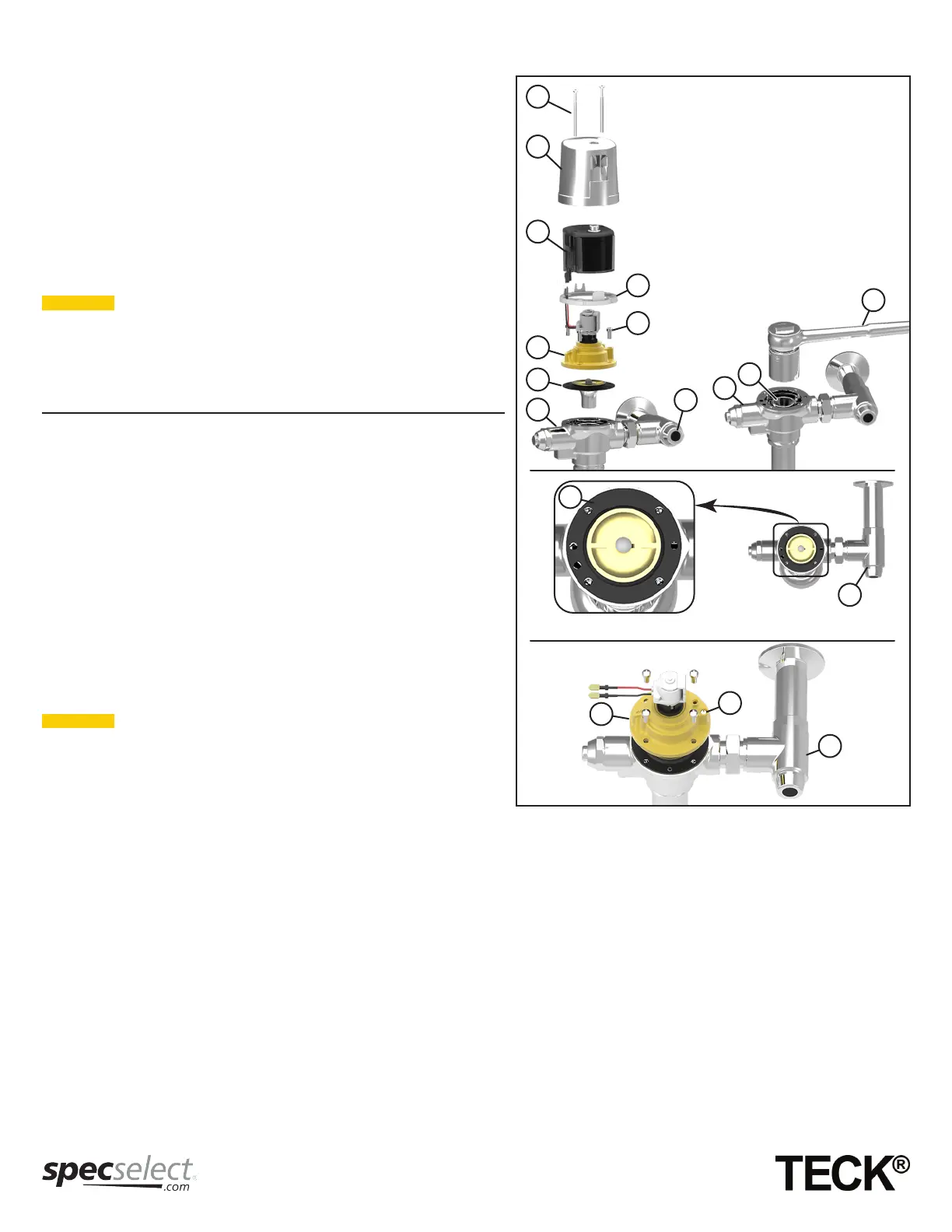

DIAPHRAGM/GUIDE ASSEMBLY AND SEAT MAINTENANCE (see Figure 19)
1. Close the supply stop (K).
2. Remove the cover (B) by taking out the 2 cover screws (A).
3. Carefully lift the electronic compartment (C) off the cap/solenoid & regulating
screw assembly (F), disconnect the solenoid wires from the electronic
compartment (C).
4. Remove the cover gasket (D) from the cap/solenoid & regulating screw
assembly (F).
5. Remove the 4 screws (E) holding the cap/solenoid & regulating screw assembly
(F) to the flushometer body (H).
6. Remove the cap/solenoid & regulating screw assembly (F) carefull not to
damage the diaphragm assembly (G).
7. Carefully remove the diaphragm assembly (G), clean and inspect it for damage.
Replace if required.
8. Using a 1.5” socket wrench (J) remove the seat (I) from the flushometer body
(H), check for damage and replace if required.
W

When re-installing the diaphragm assembly (G) ensure the holes are in the
correct orientation as illustrated.
Ensure that the regulating screw (L) is located on the supply stop (K) side of the
flushometer when installing the cap/solenoid & regulating screw assembly (F).
When re-connecting the solenoid, ensure wiring is connected correctly (black
to black, red to red).
ENSEMBLE DE MEMBRANE / GUIDE ET ENTRETIEN DU
SIÈGE (voir la Figure 19)
1. Fermez le robinet d’arrêt (K).
2. Retirez le couvercle (B) en enlevant les 2 vis du couvercle (A).
3. Soulevez soigneusement le compartiment électronique (C) du bouchon / vanne
solénoïde et l’ensemble de vis de réglage (F), et débranchez les fils de la vanne
solénoïde du compartiment électronique (C).
4. Retirez le joint (D) du bouchon / vanne solénoïde et de l’ensemble de vis de
réglage (F).
5. Enlevez les 4 vis (E) du bouchon / vanne solénoïde et de l’ensemble de vis de
réglage (F) du corps du robinet de chasse (H).
6. Retirez le bouchon / vanne solénoïde et l’ensemble de vis de réglage (F)
soigneusement pour ne pas endommager la membrane (G).
7. Retirez soigneusement l’ensemble de la membrane (G), nettoyez-le et vérifiez-
le. Remplacez-le au besoin.
8. En utilisant une clé à douille de 3,8 cm (1,5 po) (J), enlevez le siège (I) du corps
de robinet de chasse (H), vérifiez-le pour des dommages et remplacez-le au
besoin.
W

Lorsque vous réinstallez la membrane (G), assurez-vous que les trous soient
orientés correctement tel qu’illustré.
Assurez-vous que la vis de réglage (L) se trouve du côté de l’arrêt d’alimentation
(K) du robinet de chasse lors de l’installation du bouchon / vanne solénoïde et
de l’ensemble de vis de réglage (F).
Lorsque vous reconnectez la vanne solénoïde, assurez-vous que les câbles
soient correctement raccordés (noir à noir, rouge à rouge).
A
B
G
D
F
C
E
H
H
I
J
F
L
K
G
K
K
Figure 19
Page - 22 of 25
213631, Rev. A
