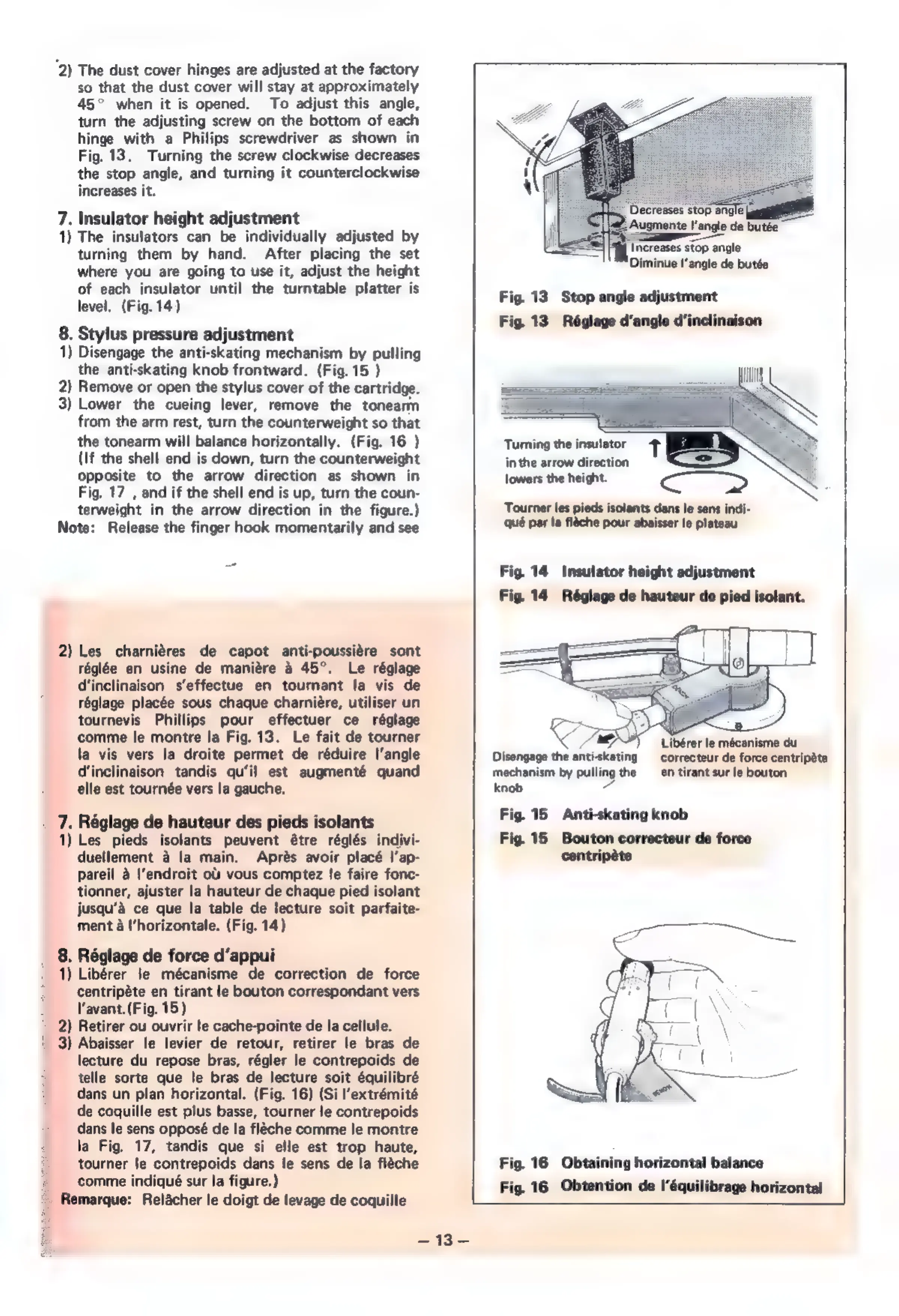

2}
The
dust
cover
hinges
are
adjusted
at
the
factory
so
that
the
dust
cover
will
stay
at
approximately
45°
when
it
is
opened.
To
adjust
this
angle,
turn
the
adjusting
screw
on
the
bottom
of
each
hinge
with
a
Philips
screwdriver
as
shown
in
Fig.
13.
Turning
the
screw
clockwise
decreases
the
stop
angle,
and
turning
it
counterclockwise
increases
it.
7.
Insulator
height
adjustment
1)
The
insulators
can
be
individually
adjusted
by
turning
them
by
hand.
After
placing
the
set
where
you
are
going
to
use
it,
adjust
the
height
of
each
insulator
until
the
turntable
platter
is
level.
(Fig.
14)
8.
Stylus
pressure
adjustment
1)
Disengage
the
anti-skating
mechanism
by
pulling
the
anti-skating
knob
frontward.
(Fig.
15
)
2)
Remove
or
open
the
stylus
cover
of
the
cartridge.
3)
Lower
the
cueing
lever,
remove
the
tonearm
from
the
arm
rest,
turn
the
counterweight
so
that
the
tonearm
will
balance
horizontally.
(Fig.
16
)
(If
the
shell
end
is
down,
turn
the
counterweight
opposite
to
the
arrow
direction
as
shown
in
Fig.
17
,
and
if
the
shell
end
is
up,
turn
the
coun-
terweight
in
the
arrow
direction
in
the
figure.)
Note:
Release
the
finger
hook
momentarily
and
see
2)
Les
charnières
de
capot
anti-poussière
sont
réglée
en
usine
de
maniére
à
45?.
Le
réglage
d'inclinaison
s'effectue
en
tournant
la
vis
de
réglage
placée
sous
chaque
charniére,
utiliser
un
tournevis
Phillips
pour
effectuer
ce
réglage
comme
le
montre
la
Fig.
13.
Le
fait
de
tourner
la
vis
vers
la
droite
permet
de
réduire
l'angle
d'inclinaison
tandis
qu'il
est
augmenté
quand
elle
est
tournée
vers
la
gauche.
7.
Réglage
de
hauteur
des
pieds
isolants
1)
Les
pieds
isolants
peuvent
être
réglés
indivi-
duellement
à
la
main.
Après
avoir
placé
l'ap-
pareil
à
l'endroit
vous
comptez
le
faire
fonc-
tionner,
ajuster
la
hauteur
de
chaque
pied
isolant
jusqu'à
ce
que
la
table
de
lecture
soit
parfaite-
ment
à
l'horizontale.
(Fig.
14)
8.
Réglage
de
force
d'appui
1)
Libérer
le
mécanisme
de
correction
de
force
centripète
en
tirant
le
bouton
correspondant
vers
l'avant.
(Fig.
15)
2)
Retirer
ou
ouvrir
le
cache-pointe
de
la
cellule.
3)
Abaisser
le
levier
de
retour,
retirer
le
bras
de
lecture
du
repose
bras,
régler
le
contrepoids
de
telle
sorte
que
le
bras
de
lecture
soit
équilibré
dans
un
plan
horizontal.
(Fig.
16)
(Si
l'extrémité
de
coquille
est
plus
basse,
tourner
le
contrepoids
dans
le
sens
opposé
de
la
fléche
comme
le
montre
la
Fig.
17,
tandis
que
si
elle
est
trop
haute,
tourner
le
contrepoids
dans
le
sens
de
la
fléche
comme
indiqué
sur
la
figure.)
Remarque:
Relacher
le
doigt
de
levage
de
coquille
SAS
Augmente
l'angle
de
butée
21988
eases
stop
angle
Diminue
l'angle
de
butée
Fig.
13
Stop
angle
adjustment
Fig.
13
Réglage
d'angle
d'inclinaison
Turning
the
insulator
inthe
arrow
direction
lowers
the
height.
Tourner
les
pieds
isolants
dans
le
sens
indi-
qué
par
la
flèche
pour
abaisser
le
plateau
Fig.
14
Insulator
height
adjustment
Fig.
14
Réglage
de
hauteur
de
pied
isolant.
й
Libérer
le
mécanisme
du
Disengage
the
anti-skating
correcteur
de
force
centripète
mechanism
by
pulling
the
en
tirant
sur
le
bouton
knob
ud
Fig.
15
Anti-skating
knob
Fig.
15
Bouton
correcteur
de
force
centripète
Fig.
16
Obtaining
horizontal
balance
Fig.
16
Obtention
de
l'équilibrage
horizontal
