4
S-101

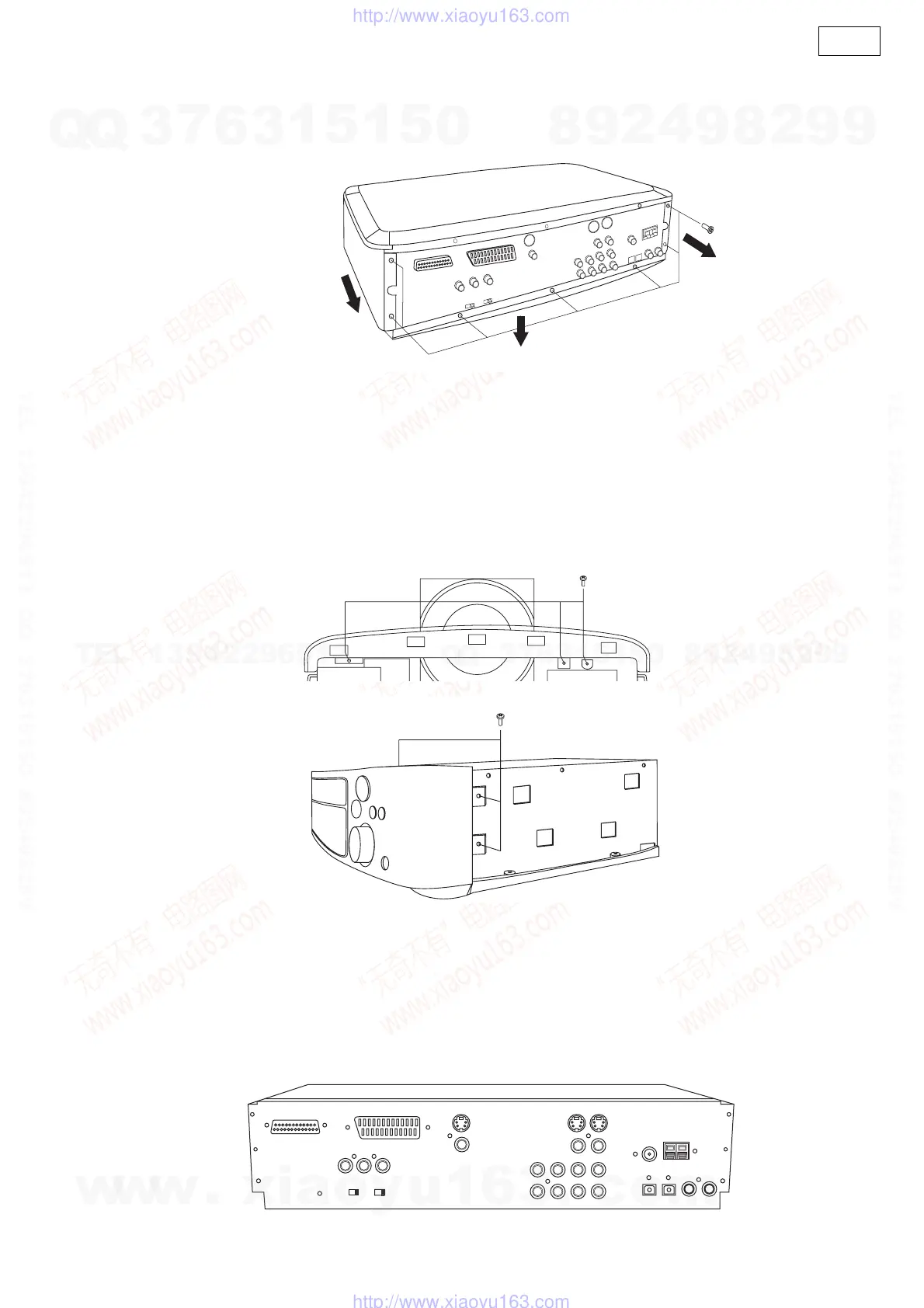

3. トップカバーのはずしかた
(1) トップカバーを止めている上部のネジ 9 本をはず
し、トップカバーを矢印の方向へはずします。
4. フロントパネルのはずしかた
(1) フロントパネルからの基板とシャーシを止めてい
るネジを 3 本はずします。
(2) フロントパネル側面を止めているネジ 4 本（左右各 2
本）をはずし、フロントパネルを矢印の方向へはずし
ます。
5. バックパネルのはずしかた
(1) 各端子を止めているネジおよびバックパネルと
シャーシを止めているネジをはずし、バックパネ
ルをはずします。
3. Top Cover
(1) Remove 9 top screws, then detach Top Cover.
4. Front Panel Ass’y
(1) Remove 3 Front panel screws, then detach P.W.B.
and chassis.
(2) Remove 4 Front panel side screws, then detach the
Front Panel Ass’y.
5. Front Panel Ass’y
(1) Remove earch terminal screws, Back Panel screws
and Chassis screws, then detch the Back Panel.
