6B. 1U-3854STANDBYTRANSUNIT(EK)
(1) 1U-3847-2 の [CY081] から 8PPH-PHSHIELDCORD をは
ずす。
(2) 側面の 117 のねじ 2 本をはずし、DABSUBASS'Y をは
ずす。
(3) 後面側から、113 のねじ 2 本と 105 のねじ１本をはず
す。
(4) STANDBYTRANSUNIT の [CX051] から 5PPH-PHCON.
CORD をはずす。
(5) STANDBYTRANSUNIT の [CX121] から 2Pワイヤーをは
ずす。
(6) STANDBYTRANSUNIT を矢印方向にはずす。

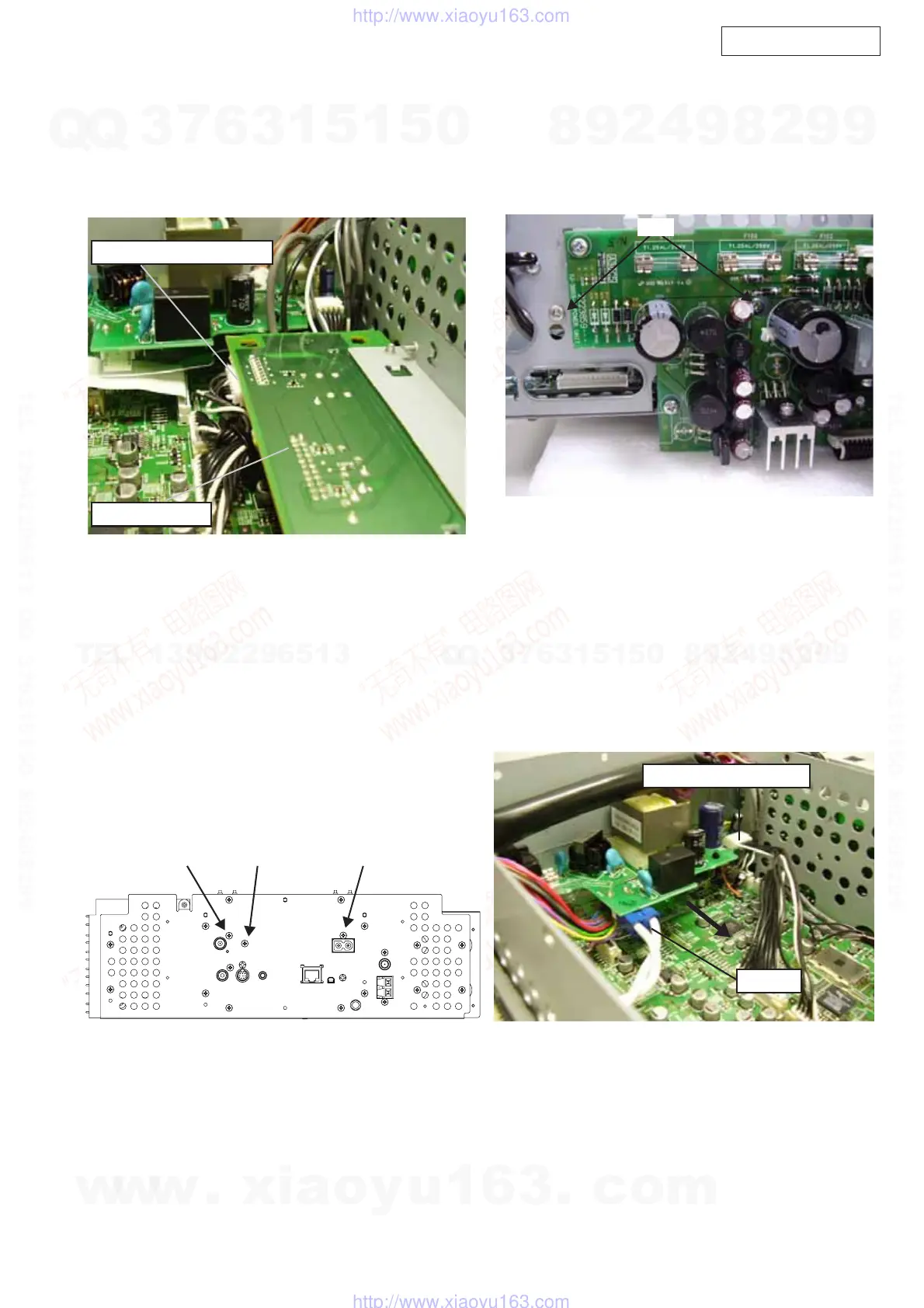

6B. 1U-3854 STANDBY TRANS UNIT(for EK)
(1) Disconnect the 8P PH-PH SHIELD CORD from the
[CY081] on 1U-3847-2.
(2) Remove the 2 side screws 117, then detach the DAB
SUB ASS’Y.
(3) Remove the 2 screws 113 and the 1 screw 105 on the
rear.
(4) Disconnect the 5P PH-PH CON.CORD from the [CX051]
on the STANDBY TRANS UNIT.
(5) Disconnect the 2P Wire from the [CX121] on the STAN-
BY TRANS UNIT.
(6) Detach the STANBY TRANS UNIT in the direction of the
arrow.
8P PH-PH SHIELD CORD
DAB SUB ASSY
117
105
113
113
5P PH-PH CON. CORD
2P Wire
