22
S-52/S-52DAB/S-32
(12) POWERAMPUNIT の [CX021] から1PSANEHCON.
CORD をはずし、矢印方向に引き抜く。
(13A) 105 のねじ 4 本と 113 のねじ１本をはずす。
(E3 のみ )
(13B) 105 のねじ 3 本と 113 のねじ１本をはずす。(JP/E2/
EK のみ )
(14) 114 のワッシャーと 115 のナットをはずす。

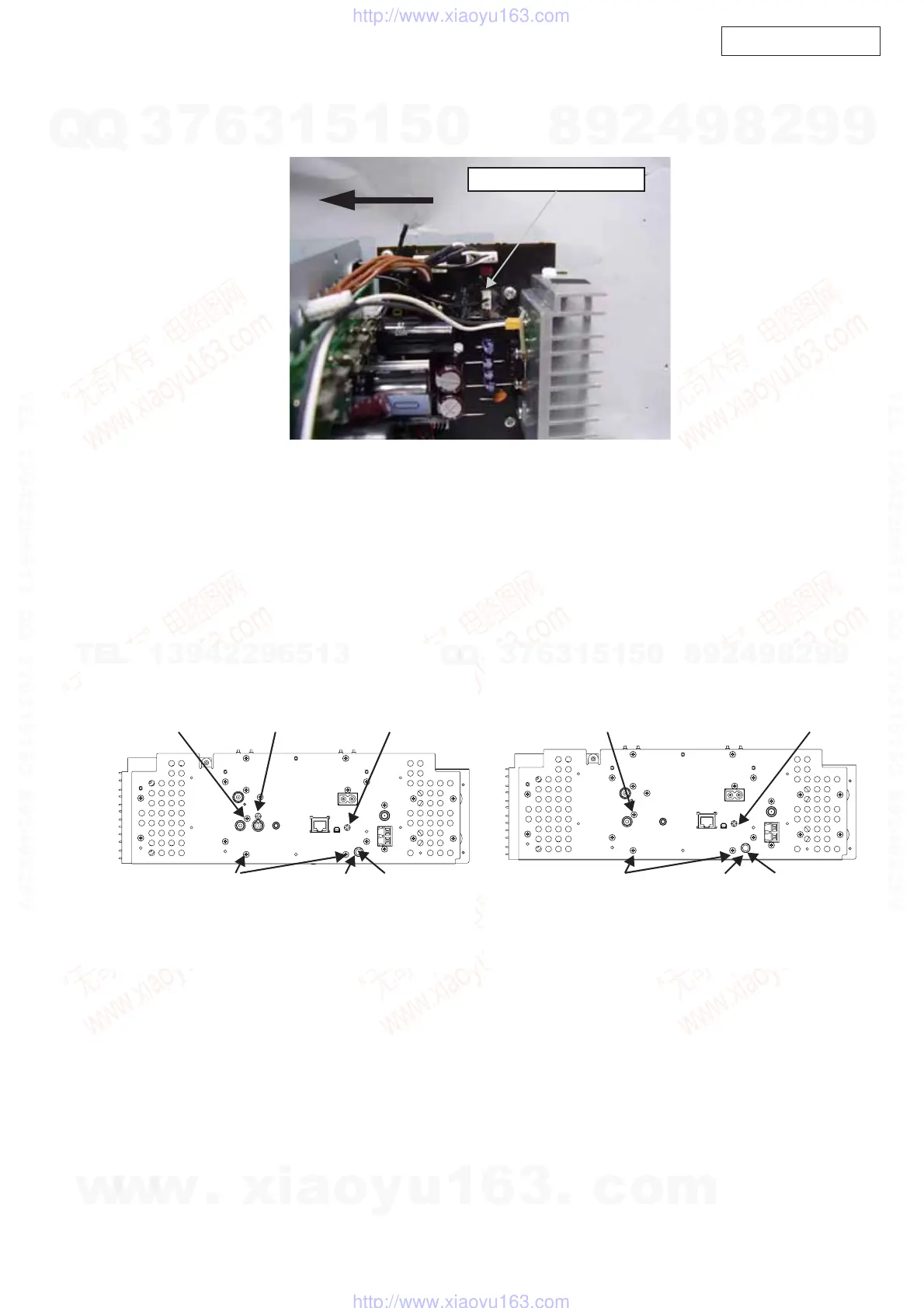

(12) Disconnect the 1P SAN EH CON.CORD from CX021 on
the Power Amp Unit, then pull out in the direction of the
arrow.
(13A)Remove the 4 screws 105 and the 1 screw 113.(E3
only)
(13B)Remove the 3 screws 105 and the 1 screw 113.(JP/E2/
EK only)
(14) Remove the WASHER 114 and the NUT 115.
1P SAN EH CON. CORD
113
105
105
E3
105
105
114
115
105
113
JP/E2/EK
105 114 115
