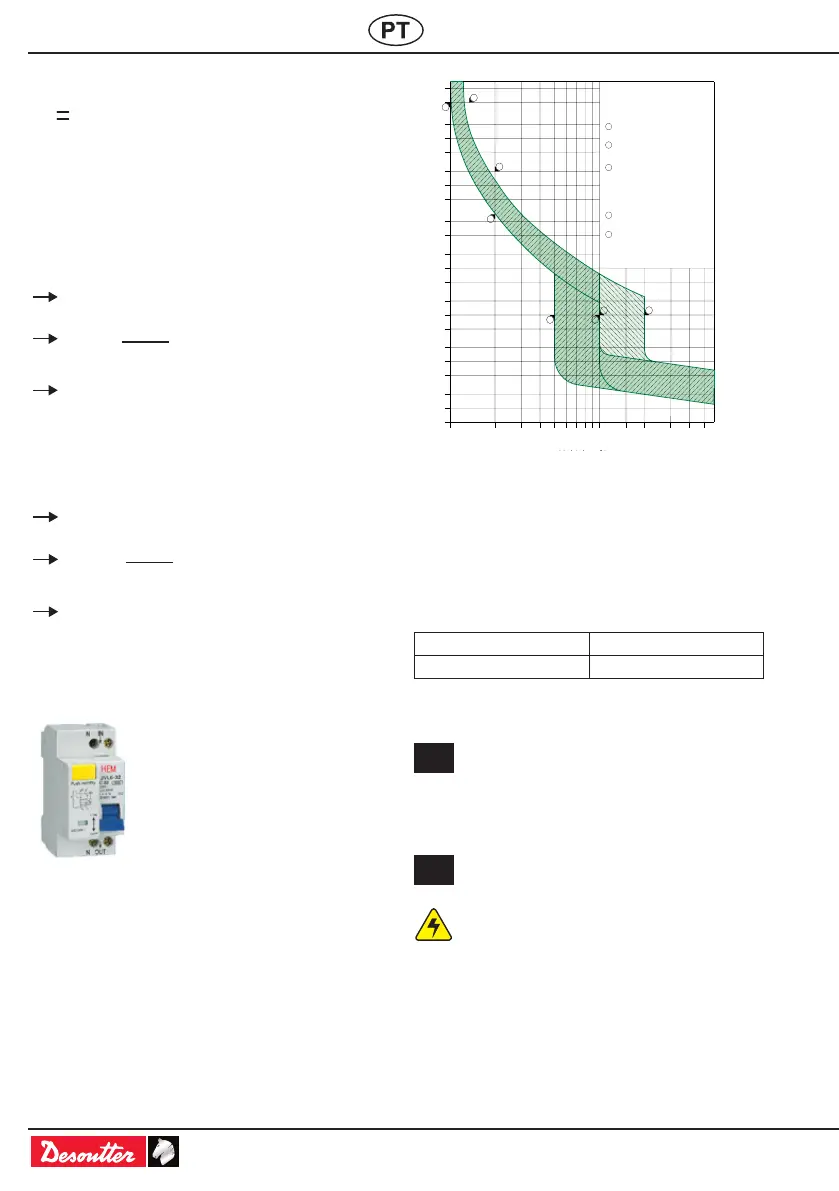

S = potência aparente
S U
rms
x I
rms
medida em Volt-Amp (VA)
O pico da potência aparente é de 6kVA, com
duração < 0,5 s.
A potência aparente média sempre é ≤ 1 kVA.
MONOFÁSICO 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
Recomendamos o uso de um disjuntor 10 A,
curva D.
At 110 V
I
rms
x
≤ 1 kVA
110
I
rms
≤
I
rms
≤ 8.7 A
110 A
1000
Recomendamos o uso de um disjuntor 20A,
curva D.
Disjuntor DR JVL6-32
Os controladores CVI3 possuem um disjuntor
DR JVL6-32 com proteção contra sobrecorrente,
falha por fuga de terra (30 mA), sobrecargas,
curto-circuitos e sobrecorrente na instalação
(I=16 A. consulte Curva).
A proteção de sobrecorrente do JVL6-32 usa
características de trip “D”.
0.0005
rT gnippi tim te ]ces[
7200
3600
1200
600
300
120
60
30
10
5
2
1
0.5
0.2
0.1
0.05
0.02
0.005
0.01
0.002
0.001
03 04 0551 02
2 3 4 5 6 7 8 9 01
1
acc. to IEC 60898-1
instantaneous tripping
5
4
5
4
3
1
2
N
N
1
2
t
nt
N
N
N
N
4
6
N
3
I = 1.0 I (T=40 °C )
I = 1.35 I : t <1h (T=25 °C )
2.0 I : t = 12- 12 0 s (T=25 °C )
10 I : t < 0.1 s
20 I : t < 0.1 s
conventional non-tripping current
conventional tripping current
type C: 5 I : t > 0.1 s
type D: 10 I : t > 0.1 s
tripping characteristic
acc. to UL 489 / CSA 22.2 No. 235
3
D
C
Multiples of I
n
Figura 1 – Curvas C e D
Ferramentas
A temperatura interna excessiva do motor elétrico
da ferramenta é detectada pelo controlador e o
motor da ferramenta é desativado.
O motor poderá ser novamente ativado apenas
depois que a temperatura diminuir.
Limites de temperatura do motor
Ferramentas manuais 60 °C
Ferramentas xas 100 °C
INSTALAÇÃO
● Consulte a página 11.
A Conexão de parada rápida
● Desligue o interruptor azul GFI.
● Siga as instruções para conectar o desvio.
● Siga a ilustração para conectar os conectores.
B Montagem
● Coloque o controlador de modo que
o interruptor azul GFI possa ser
facilmente desligado.
● Instale o controlador conforme a ilustração
ou use os acessórios adicionais indicados na
página 9.
